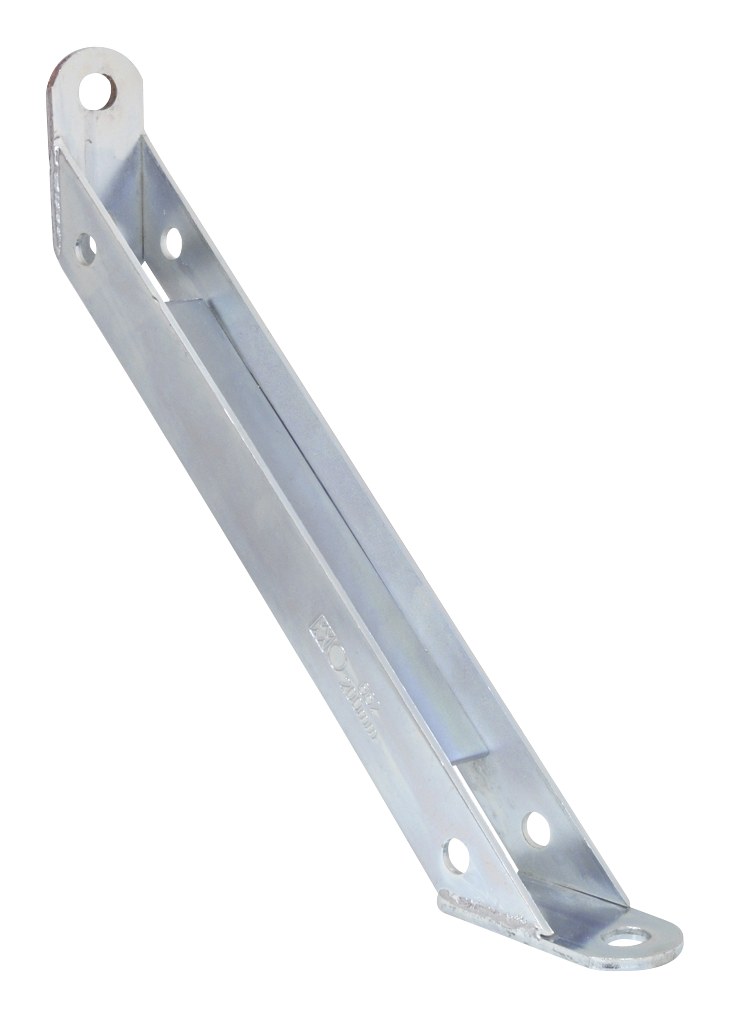

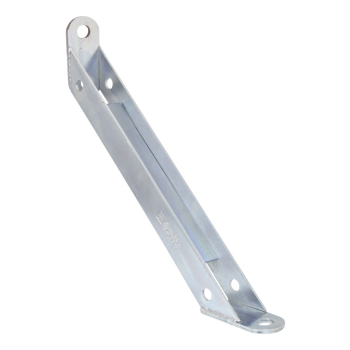

Walraven Wspornik konsol, 250 mm
Walraven Wspornik konsol, 250 mm to wspornik marki Walraven wspornik kątowy do mocowania szyn i ramion wspornikowych. Numer katalogowy producenta: 6628220. Maksymalne dopuszczalne obciążenie: 4500 N.
Najważniejsze cechy
- kąt podparcia 45°
- możliwość zwiększenia obciążenia na konsolach ściennych poprzez przymocowanie wspornika pod, nad lub z boku konsoli
- zalecane do tworzenia i wzmacniania konstrukcji z szyn montażowych
- nadaje się do szyn i ramion wspornikowych 27x18, 30x15, 30x20 i 30x30
- nadaje się również do profili 30x45 i 38x40 z wyjątkiem "aplikacji przelotowej"
- Spawane CO2
- materiał: stal
- ocynk galwaniczny
- Podpory szynowe dla szyny 38x40: patrz część nr 66288530.

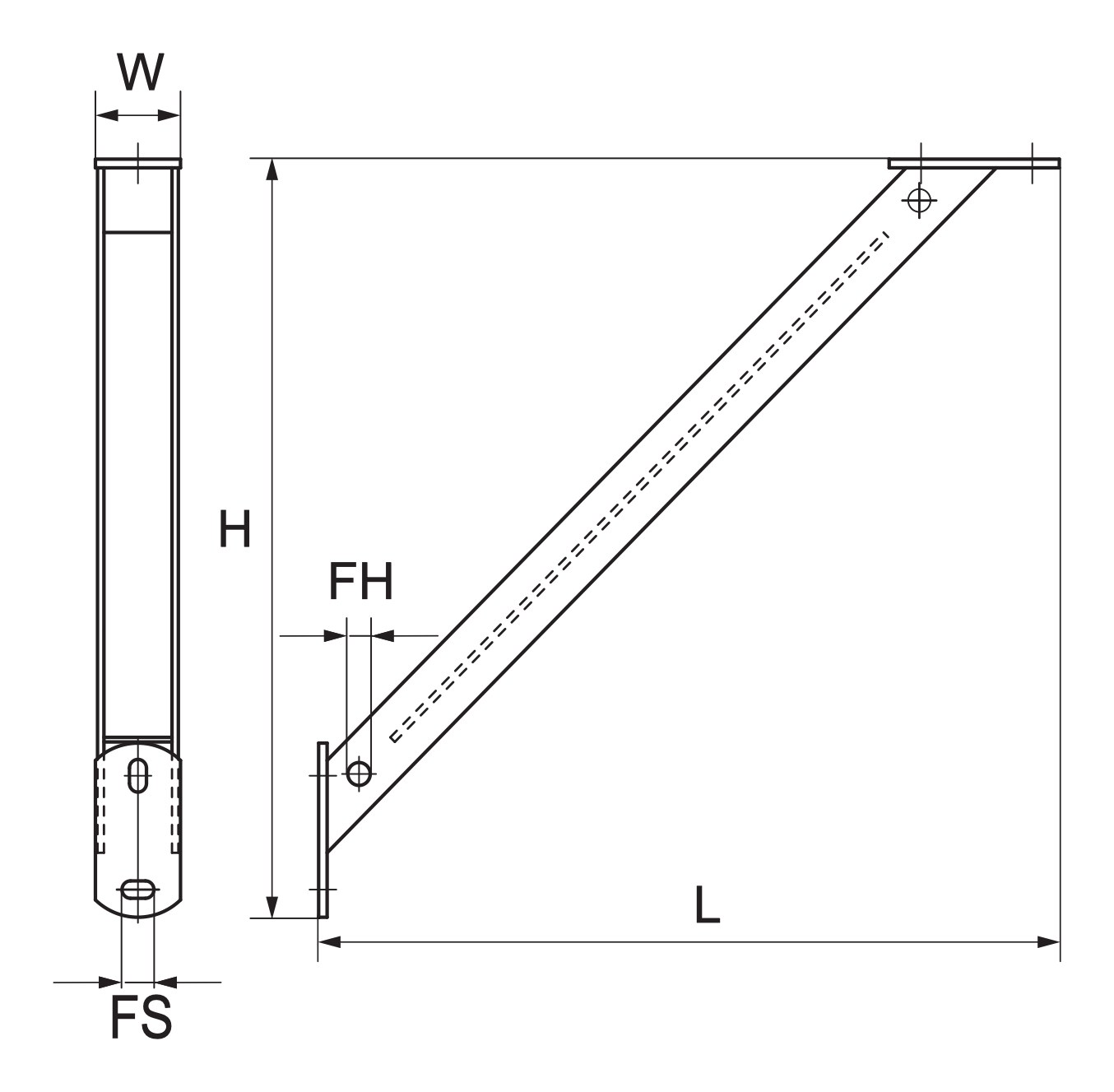

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6628220 |
| Producent | Walraven |
| Kod rodziny | G2005 |
| Całkowita wysokość | 250 mm |
| Całkowita szerokość | 40 mm |
| Całkowita długość | 250 mm |
| Średnica otworu perforacji 1 | 10,5 mm |
| Gniazdo mocujące | 15x11 mm |
| Kąt | 45 ° |
| Maksymalne dopuszczalne obciążenie Faz | 4500 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 10 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 630 |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Całkowita wysokość (mm) | Całkowita szerokość (mm) | Całkowita długość (mm) | Średnica otworu perforacji 1 (mm) |
|---|---|---|---|---|
| 6628220 (ten produkt) | 250 | 40 | 250 | 10,5 |
| 6628230 | 350 | 40 | 350 | 10,5 |
Zastosowanie
Walraven Wspornik konsol, 250 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — wspornik kątowy do mocowania szyn i ramion wspornikowych. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 10 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 10 szt.; pełna paleta (eur) — 630 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
