Walraven WDI2R Kotwa wbijana zredukowana, M10
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 6103311025
Kod producenta: 6103311025
Gwint: M10
Wykończenie: ocynk galwaniczny
Średnica otworu: 12 mm
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

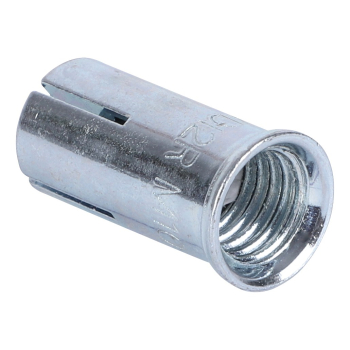

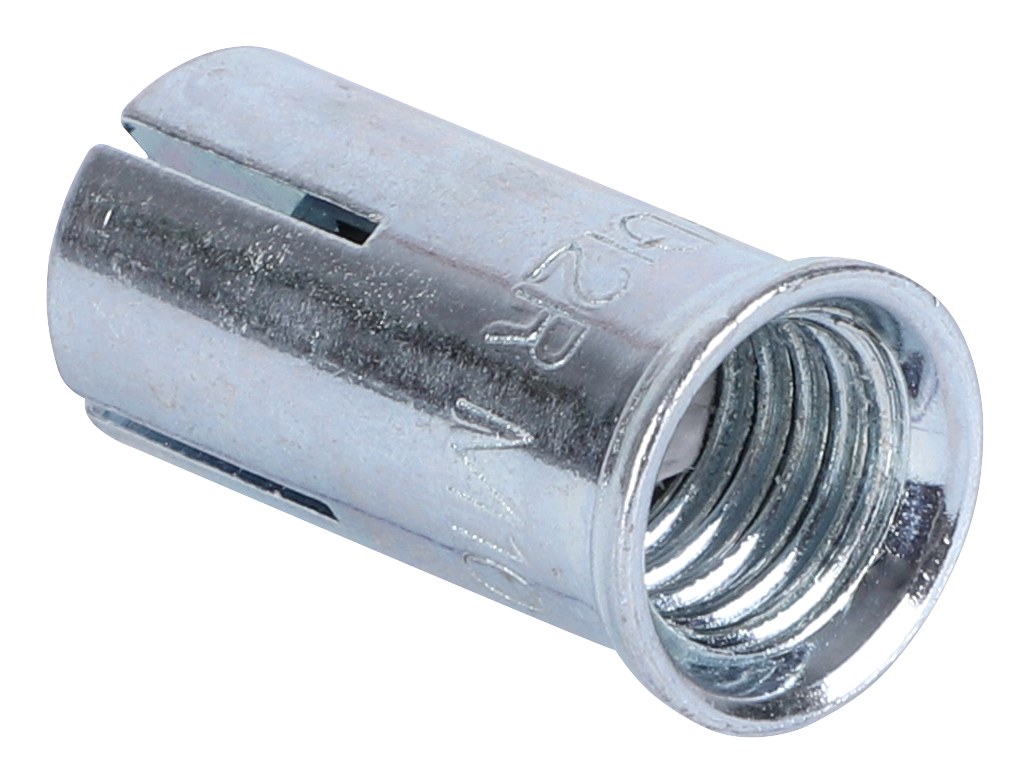

Walraven WDI2R Kotwa wbijana zredukowana, M10
Walraven WDI2R Kotwa wbijana zredukowana, M10 to kotwa mechaniczna marki Walraven kotwa wbijana zredukowana z kołnierzem. Numer katalogowy producenta: 6103311025. Gwint łączący: M10.
Najważniejsze cechy
- Europejska Ocena Techniczna zgodnie z EAD 330747-00-0601 (maj 2018 r.) dla elementów złącznych do stosowania w betonie w nadmiarowych systemach niekonstrukcyjnych.
- zwiększona wydajność – zmniejszona długość kotwy o 25 mm minimalizuje głębokość wiercenia i przyspiesza montaż
- zatwierdzone zastosowania w prefabrykowanych płytach żebrowych sprężonych
- klasa odporności ogniowej R30-R120 dla punktów mocowania wystawionych na działanie ognia
- spełnia wymagania VdS CEA 4001: 2024-01 (08) dla zastosowań z systemami tryskaczowymi w elementach betonowych
- Rodzaj podłoża: beton spękany, beton niespękany
- Aby uzyskać więcej informacji na temat obciążeń sprawdź certyfikat ETA.
- materiał: stal
- ocynk galwaniczny

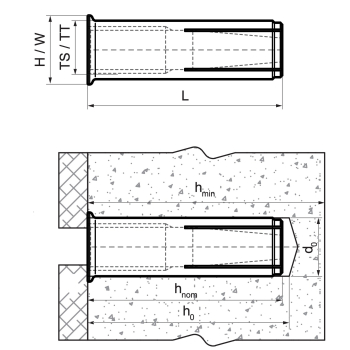

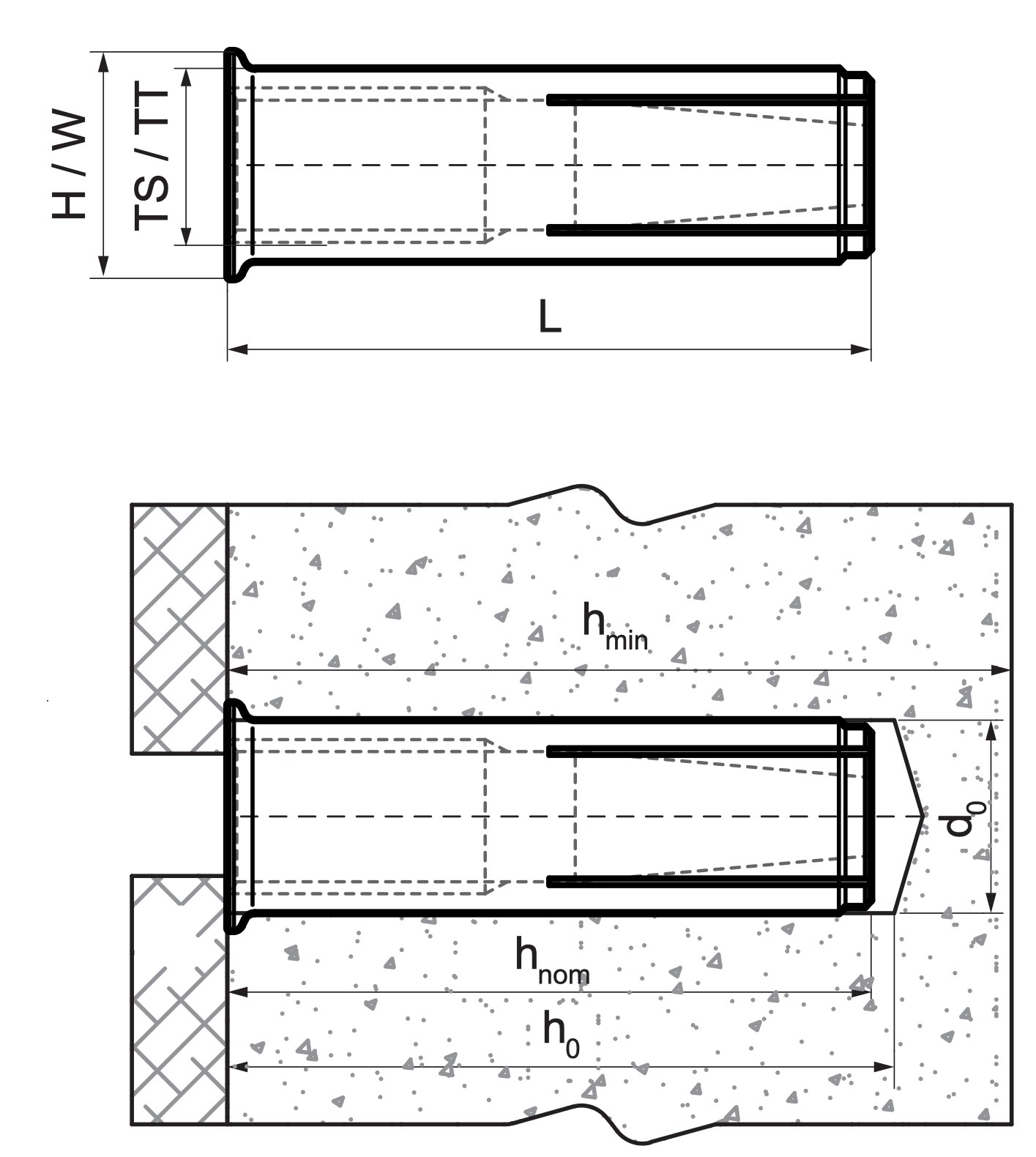

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6103311025 |
| Producent | Walraven |
| Kod rodziny | L0321 |
| Rozmiar gwintu | M10 |
| Typ gwintu | Metryczny |
| Całkowita wysokość | 13 mm |
| Całkowita szerokość | 13 mm |
| Całkowita długość | 25 mm |
| Średnica otworu | 12 mm |
| Min. głębokość wiercenia | 28 mm |
| Standardowa głębokość osadzenia | ≥ 25 mm |
| Minimalna grubość podłoża | 80 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Karton |
| Opakowanie 2 Ilość | 800 |
Wszystkie rozmiary w serii (3 numerów katalogowych)
| Nr kat. | Rozmiar gwintu | Typ gwintu | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 6103310825 | M8 | Metryczny | 11 | 11 |
| 6103311025 (ten produkt) | M10 | Metryczny | 13 | 13 |
| 6103311225 | M12 | Metryczny | 16 | 16 |
Zastosowanie
Walraven WDI2R Kotwa wbijana zredukowana, M10 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — kotwa wbijana zredukowana z kołnierzem. Produkt należy do kategorii Kotwy mechaniczne w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; karton — 800 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Kliknij „Zapytaj o cenę" lub napisz na zamowienia@mttechnika.pl. Jako autoryzowany dystrybutor Walraven przygotujemy wycenę B2B i doradzimy dobór elementów do całej instalacji.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Europejska Ocena Techniczna (ETA)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe kotwy mechaniczne znajdziesz w kategorii Kotwy mechaniczne, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
