Walraven Uchwyt ślizgowy
Koszt wysyłki: od 43,05 zł
Numer katalogowy: 6663410
Kod producenta: 6663410
Gwint: M8/M10
Wykończenie: ocynk galwaniczny
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

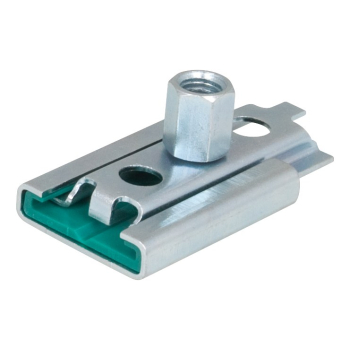

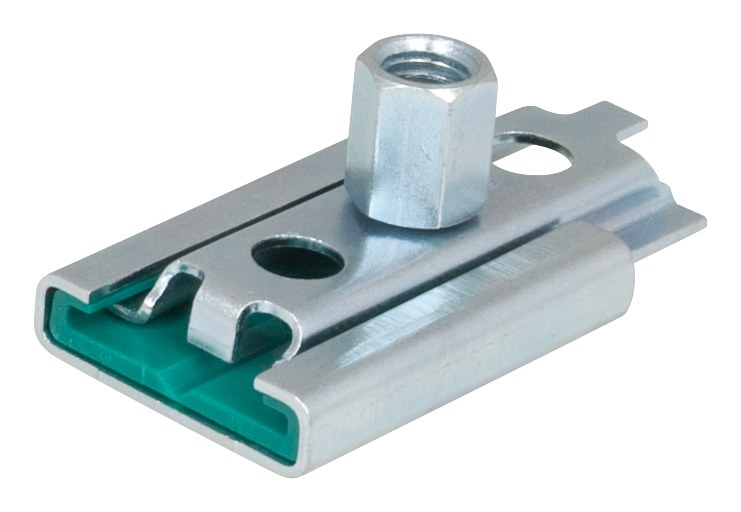

Walraven Uchwyt ślizgowy
Walraven Uchwyt ślizgowy to uchwyt ślizgowy marki Walraven do mocowań umożliwiających pracę osiową rur. Numer katalogowy producenta: 6663410. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 700 N.
Najważniejsze cechy
- Pojedyncze i podwójne wsporniki do kompensacji rozszerzalności cieplnej lub kurczenia się rur
- mocowanie bezpośrednio do konstrukcji budynku lub w połączeniu z systemami szynowymi
- odpowiednie do powieszenia oraz stawiania instalacji
- wiele możliwości połączeń, mogą być użyte ze wszystkimi rodzajami obejm do rur
- współczynnik tarcia μ = 0.18;
- materiał: części metalowe wykonane ze stali 1.0332; części plastikowe wykonane z PA (poliamid) / PPS (polifenylosulfid)
- ocynk galwaniczny
- odporność temperaturowa do +120 °C
- max. allowed load: standing = Fa,z; suspended = Fa,z 2
- pojedyncza wersja nieodopowiednia dla rur >=DN200

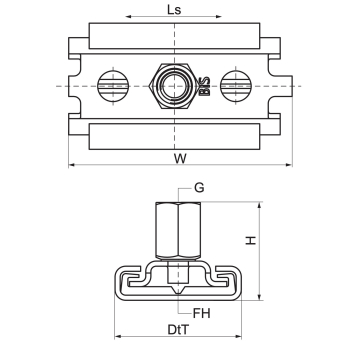

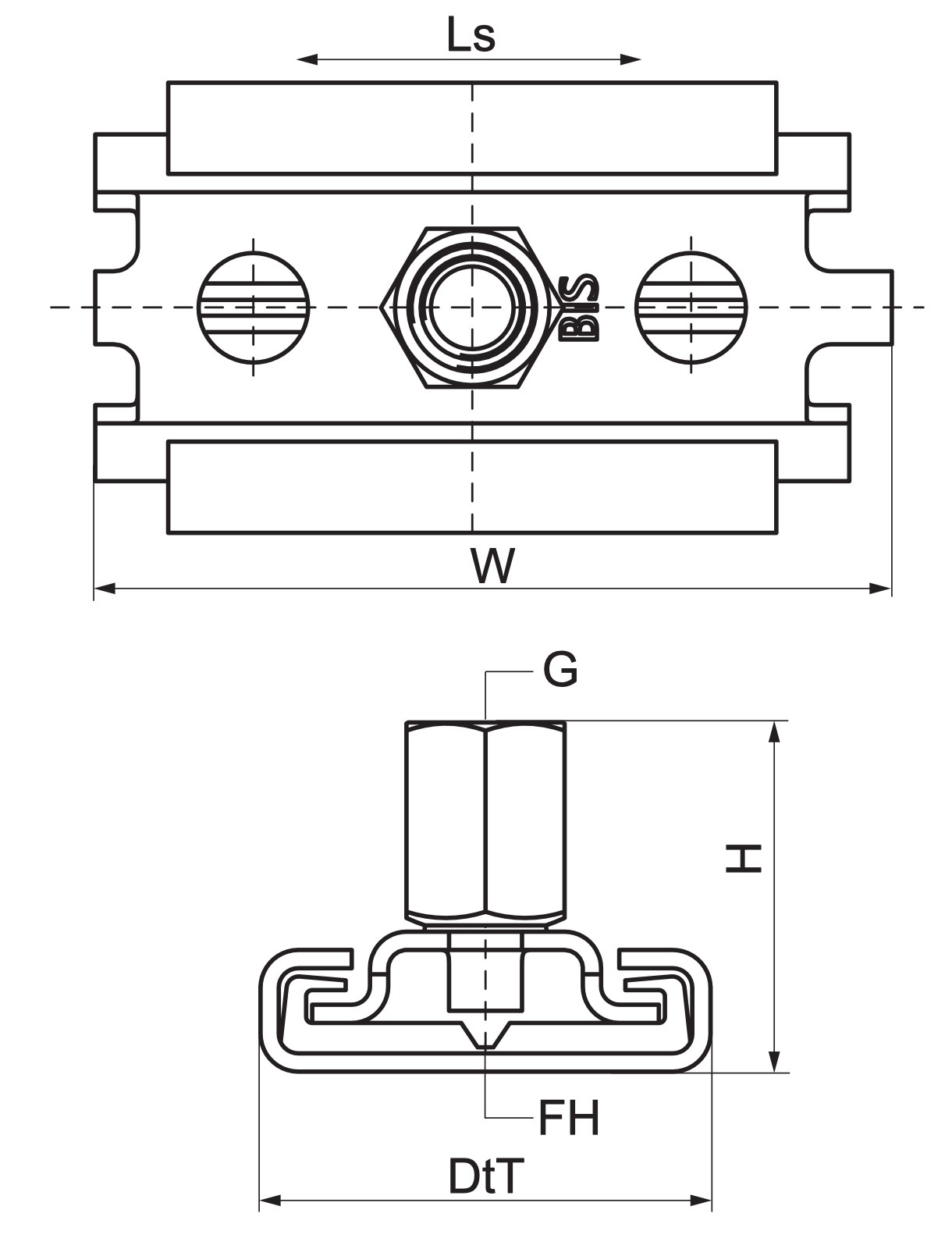

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6663410 |
| Producent | Walraven |
| Kod rodziny | E1022 |
| Gwint łączący | M8/M10 |
| Średnica otworu perforacji 1 | 8,5 mm |
| Odległość ślizgu | 42 mm |
| Całkowita wysokość | 29 mm |
| Całkowita szerokość | 62 mm |
| Całkowita głębokość | 37 mm |
| Maksymalne dopuszczalne obciążenie Faz | 700 N |
| Maksymalne dopuszczalne obciążenie Faz 2 | 700 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Brak dostępnego typu opakowania |
Zastosowanie
Walraven Uchwyt ślizgowy stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do mocowań umożliwiających pracę osiową rur. Produkt należy do kategorii Punkty stałe i uchwyty ślizgowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M8/M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe punkty stałe i uchwyty ślizgowe znajdziesz w kategorii Punkty stałe i uchwyty ślizgowe, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
