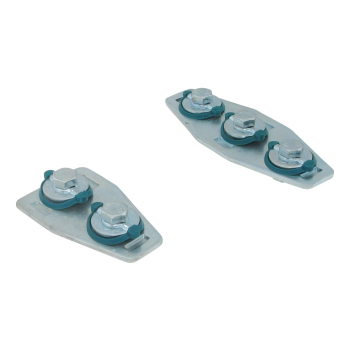

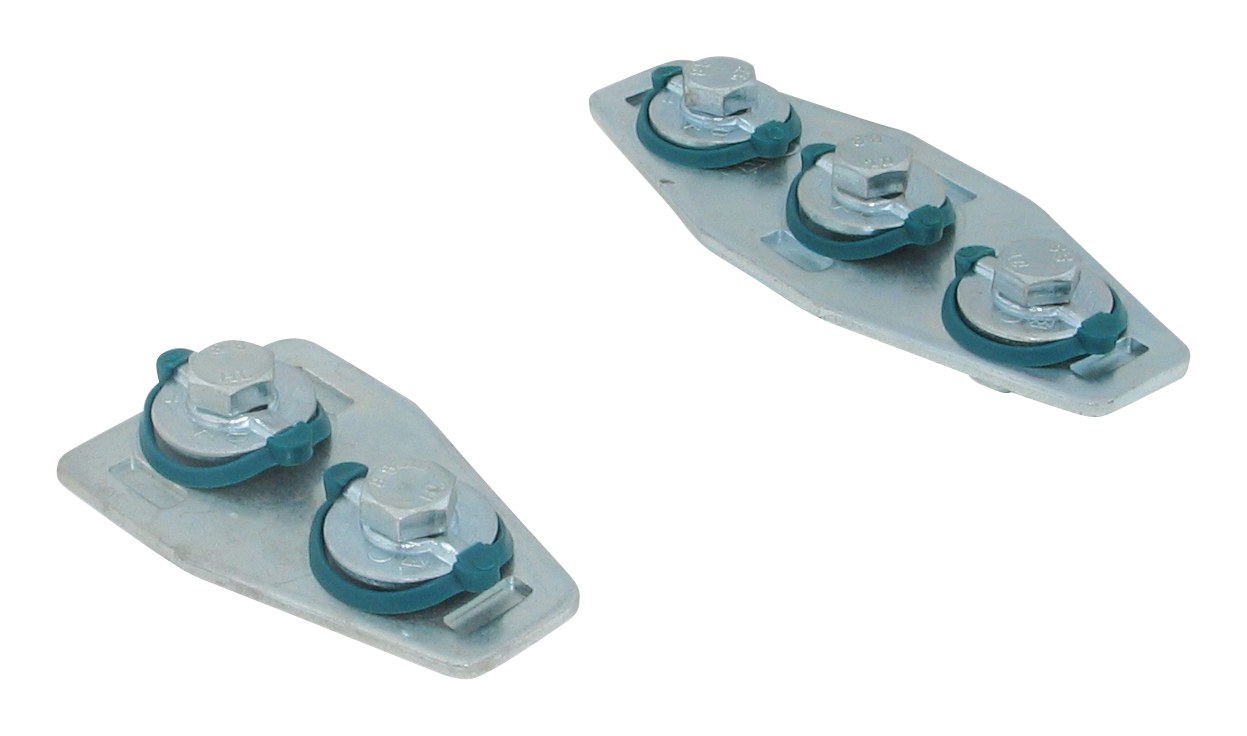

Walraven RapidRail Łącznik T, 80 mm
Walraven RapidRail Łącznik T, 80 mm to łącznik do szyn marki Walraven do budowy i wzmacniania konstrukcji z szyn montażowych Walraven RapidRail®. Numer katalogowy producenta: 6584090.
Najważniejsze cechy
- łączniki wstępnie zmontowane, posiadają nakrętki ślizgowe BIS RapidRail® do szybkiego montażu
- do łączenia szyn montażowych
- Nadaje się do szyn 27x18, 30x15, 30x20, 30x30, 30x45, 38x40
- zestaw wstępnie zmontowany, dający możliwość wielokrotnej regulacji położenia punktu mocowania w szynie
- materiał: części metalowe wykonane ze stali 1.0332; sprężyny wykonane z POM (polioxymetylen) w kolorze zielonym
- ocynk galwaniczny
- Szczegółowe informacje techniczne dotyczące produktów oznaczonych RAL znajdują się w tabeli dotyczącej RAL w internetowym katalogu produktów.

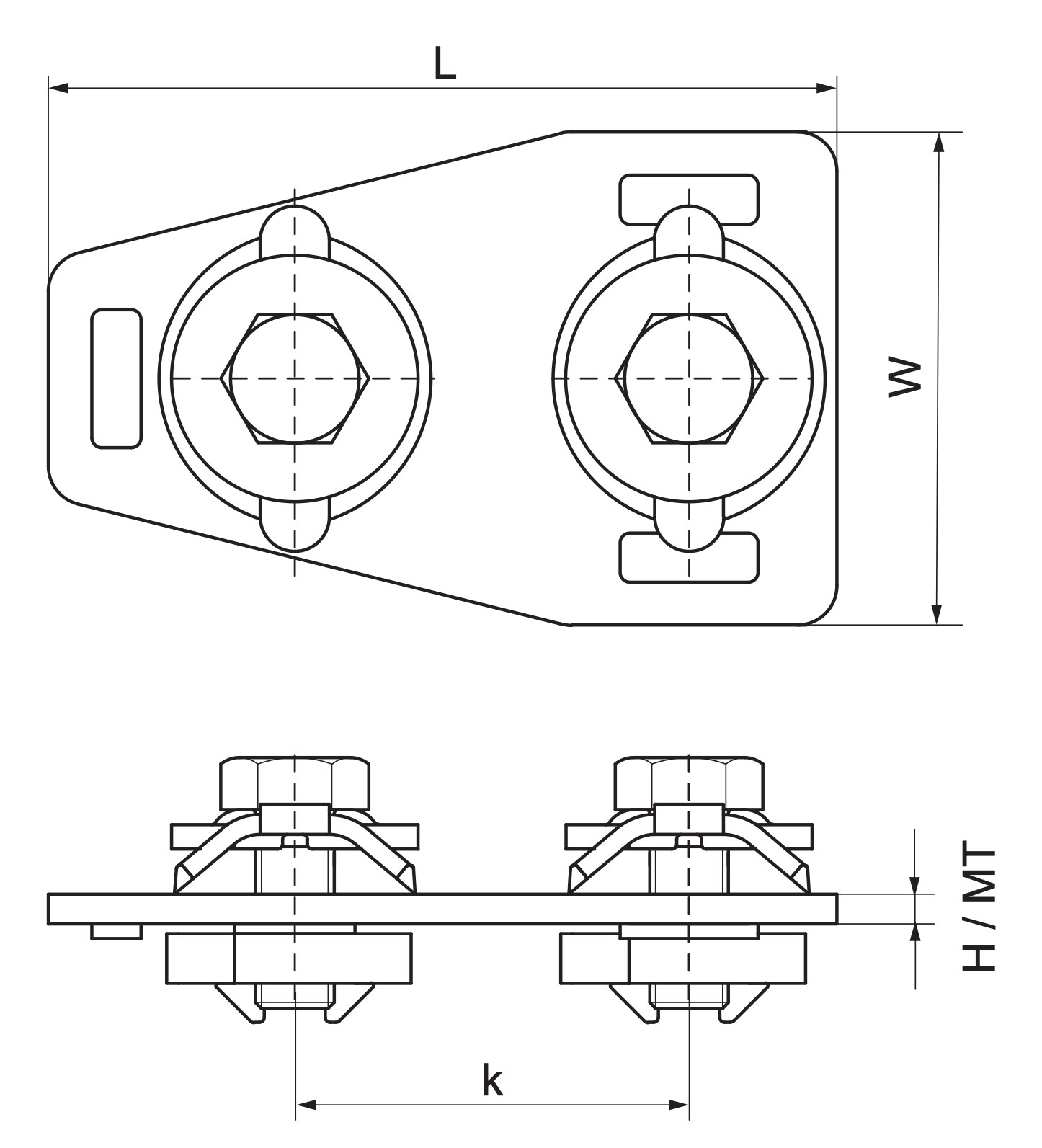

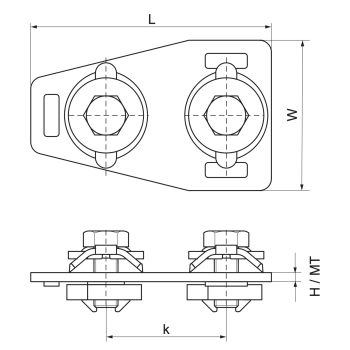

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6584090 |
| Producent | Walraven |
| Kod rodziny | G3545 |
| Dla rodzaju szyny | 27x18, 30x15, 30x20, 30x30, 30x45, 38x40 |
| Model | Złącze T |
| Całkowita wysokość | 26,36 mm |
| Całkowita szerokość | 50 mm |
| Całkowita długość | 80 mm |
| Grubość materiału | 3 mm |
| Średnica otworu perforacji 1 | 8,2 mm |
| Gniazdo mocujące | 12x4 mm |
| Odległość od osi do osi | 40 mm |
| Moment obrotowy dla instalacji | 15 Nm |
| Maksymalne dopuszczalne obciążenie Fax | 345 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 4500 |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Model | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 6584091 | 27x18, 30x15, 30x20, 30x30, 30x45, 38x40 | Złącze krzyżowe | 26,5 | 50 |
| 6584090 (ten produkt) | 27x18, 30x15, 30x20, 30x30, 30x45, 38x40 | Złącze T | 26,36 | 50 |

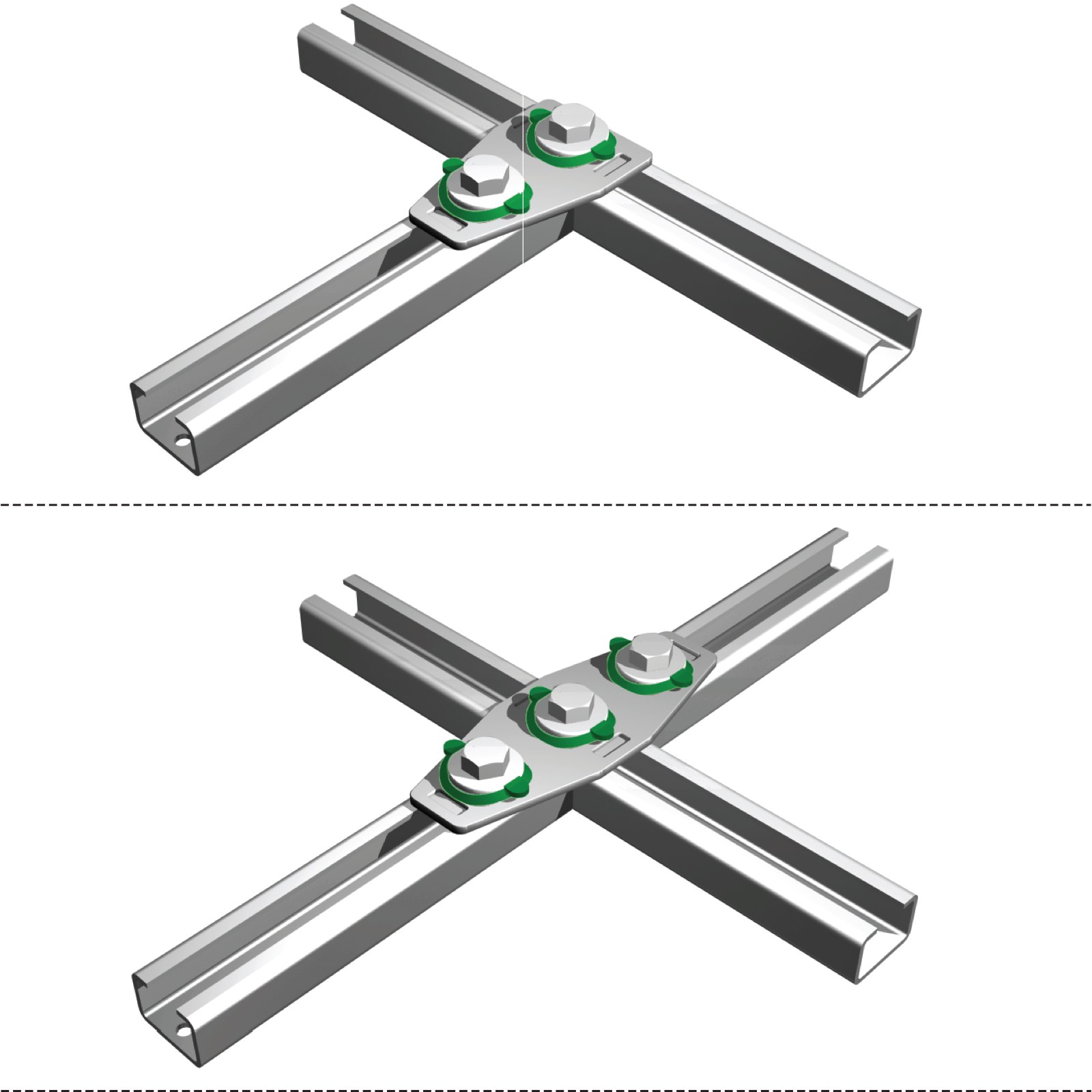

Zastosowanie
Walraven RapidRail Łącznik T, 80 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do budowy i wzmacniania konstrukcji z szyn montażowych Walraven RapidRail®. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 4500 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Karta produktów certyfikowanych RAL
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
