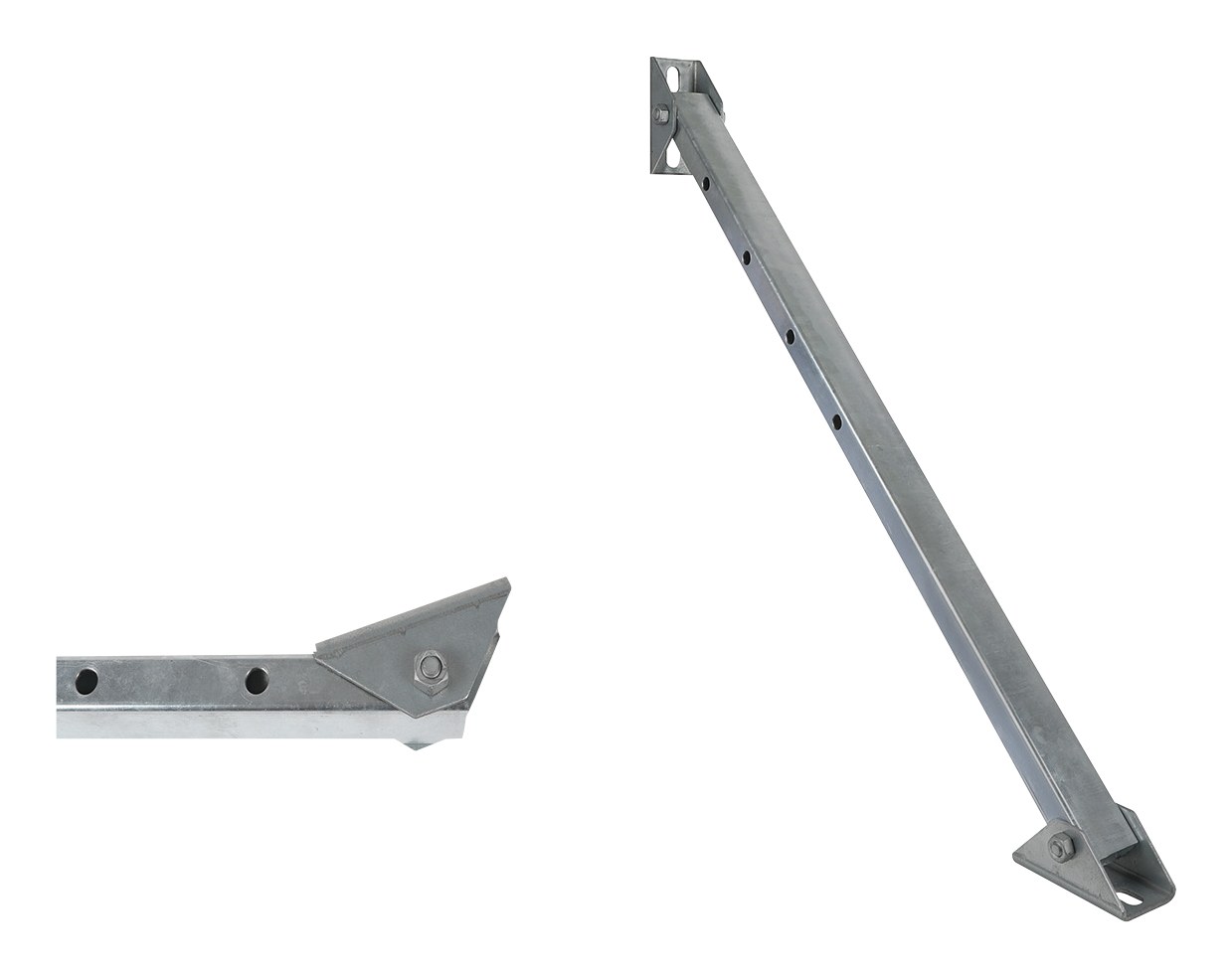

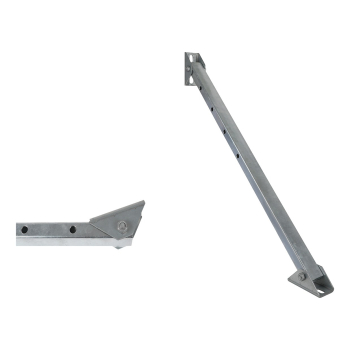

Walraven RapidRail Wspornik przechylny
Walraven RapidRail Wspornik przechylny to wspornik marki Walraven do zastosowań z szynami montażowymi. Numer katalogowy producenta: 6621083. Maksymalne dopuszczalne obciążenie: 7500 N.
Najważniejsze cechy
- wspornik o regulowanym kącie podparcia
- przeznaczone do wzmacniania konstrukcji z szyn montażowych
- dzięki dodatkowym otworom długość może być dostosowana w odcinkach co 100mm
- nadaje się do szyn Walraven RapidStrut® i szyn Maxx
- materiał: podkładka U: stal 1.0242 (S250GD); profil: stal 1.0038 (S235JR)
- podkładka U: ZM310-MAC (ocynk metodą Sendzimira); profil: ocynk ogniowy 50-80 μm
- Wartość obciążenia bezpiecznego to bezpieczne obciążenie w kierunku osiowym (rozciąganie lub ściskanie), które produkt może wytrzymać w najdłuższej wersji (bez cięcia) bez uszkodzenia otworów łączących lub wyboczenia szyny.

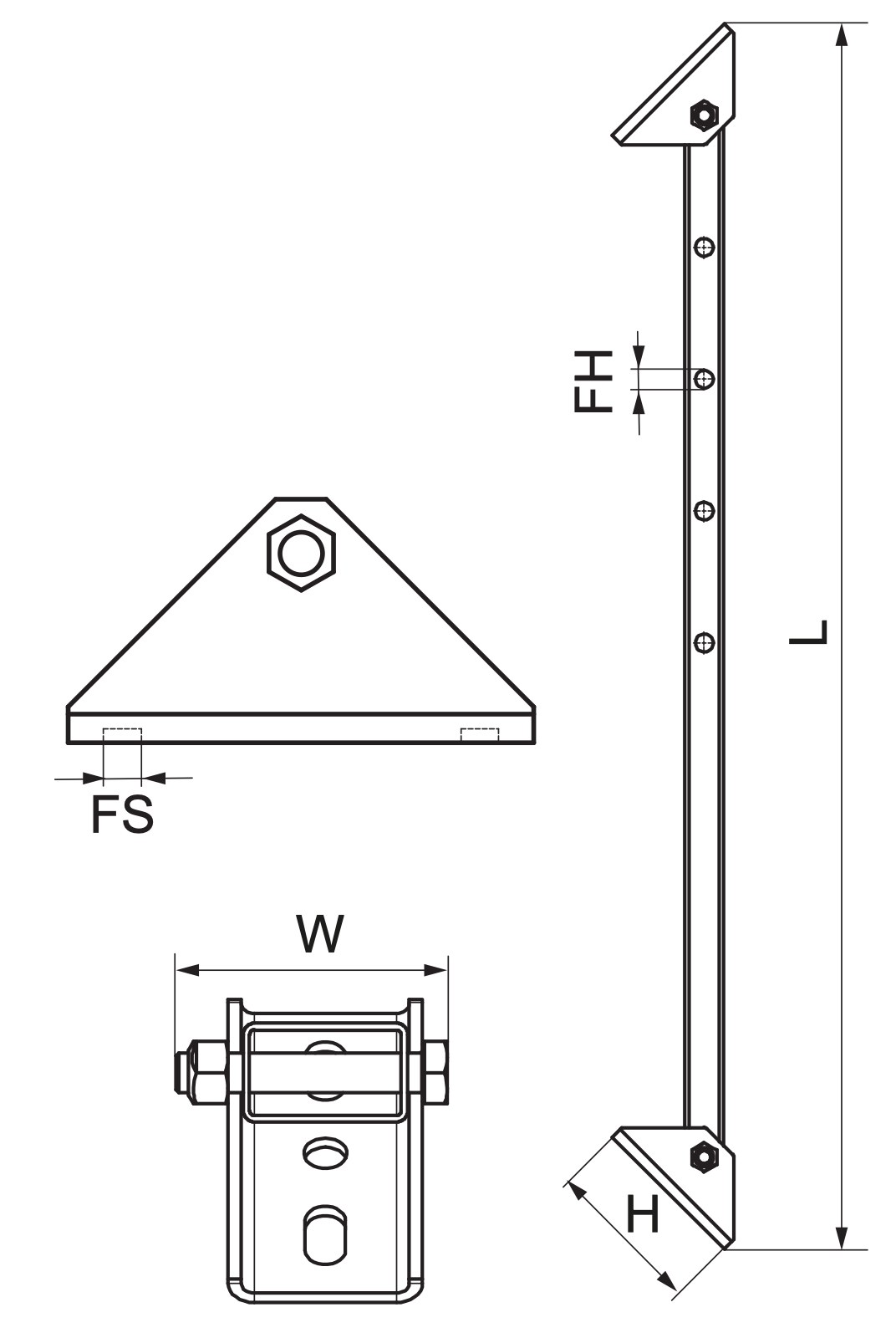

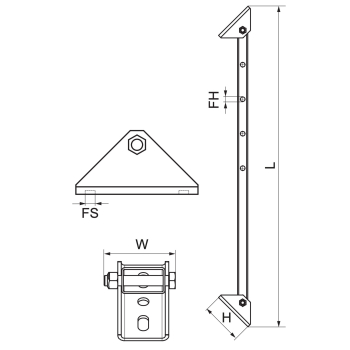

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6621083 |
| Producent | Walraven |
| Kod rodziny | H1607 |
| Całkowita wysokość | 120 mm |
| Całkowita szerokość | 83 mm |
| Całkowita długość | 929,3 mm |
| Średnica otworu perforacji 1 | 13 mm |
| Gniazdo mocujące | 25x12,2 mm |
| Kąt | 90 ° |
| Maksymalne dopuszczalne obciążenie Faz | 7500 N |
| Opakowanie 1 Kształt | Luzem |
| Opakowanie typu 1 - ilość | 1 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 200 |
Zastosowanie
Walraven RapidRail Wspornik przechylny stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do zastosowań z szynami montażowymi. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Luzem po 1 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (luzem) zawiera 1 szt.; pełna paleta (eur) — 200 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
