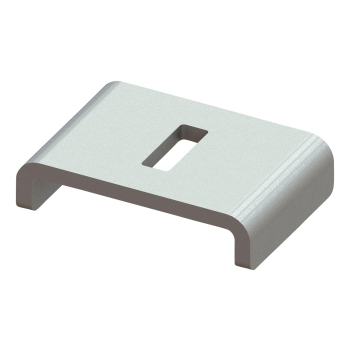

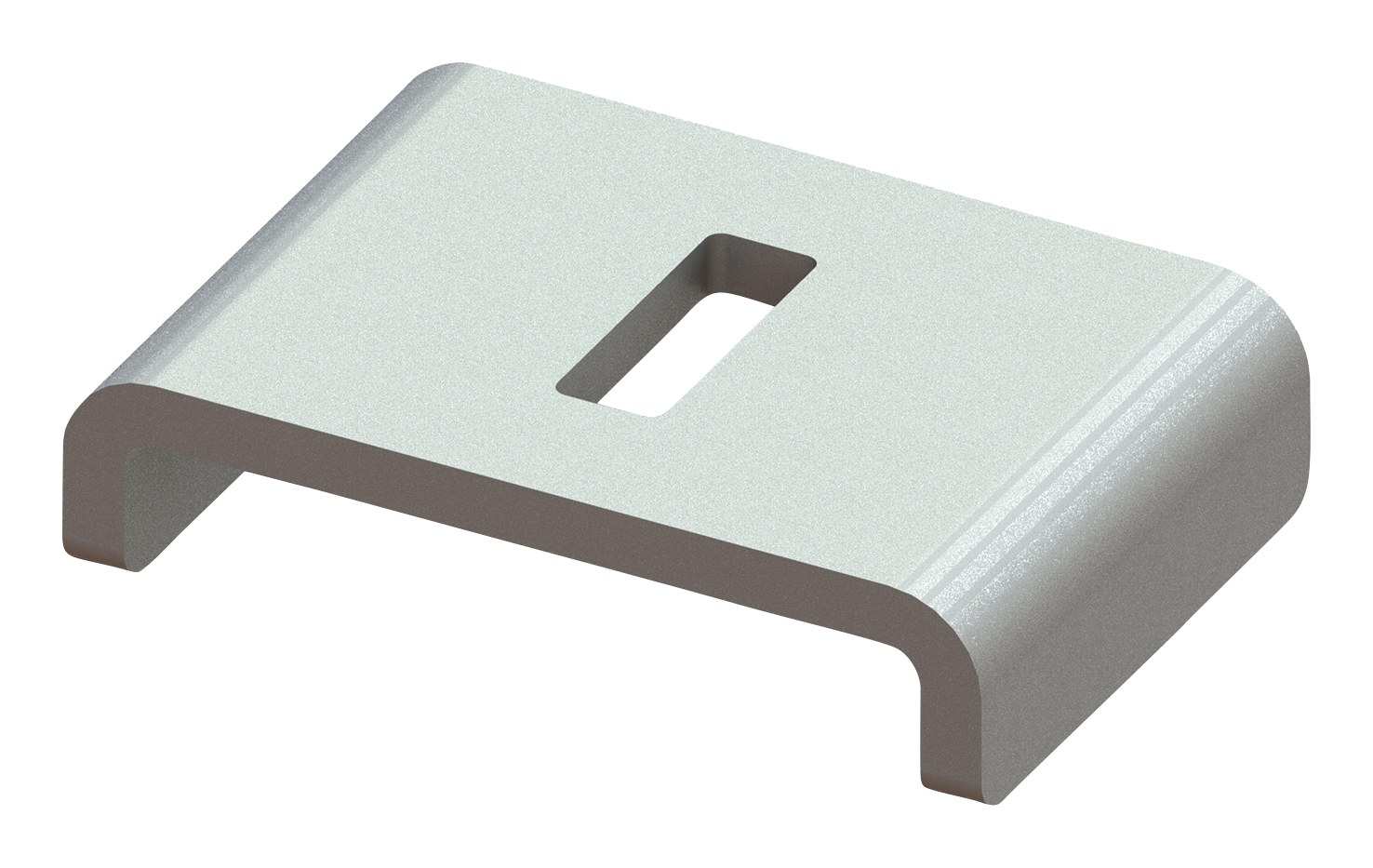

Walraven Maxx Podkładka U, 118 mm
Walraven Maxx Podkładka U, 118 mm to podkładka marki Walraven do tworzenia połączeń z użyciem systemu Maxx. Numer katalogowy producenta: 6589112.
Najważniejsze cechy
- prostokątne podkładki z podgiętymi brzegami zabezpieczające powierzchnię szyn przed rozgięciem

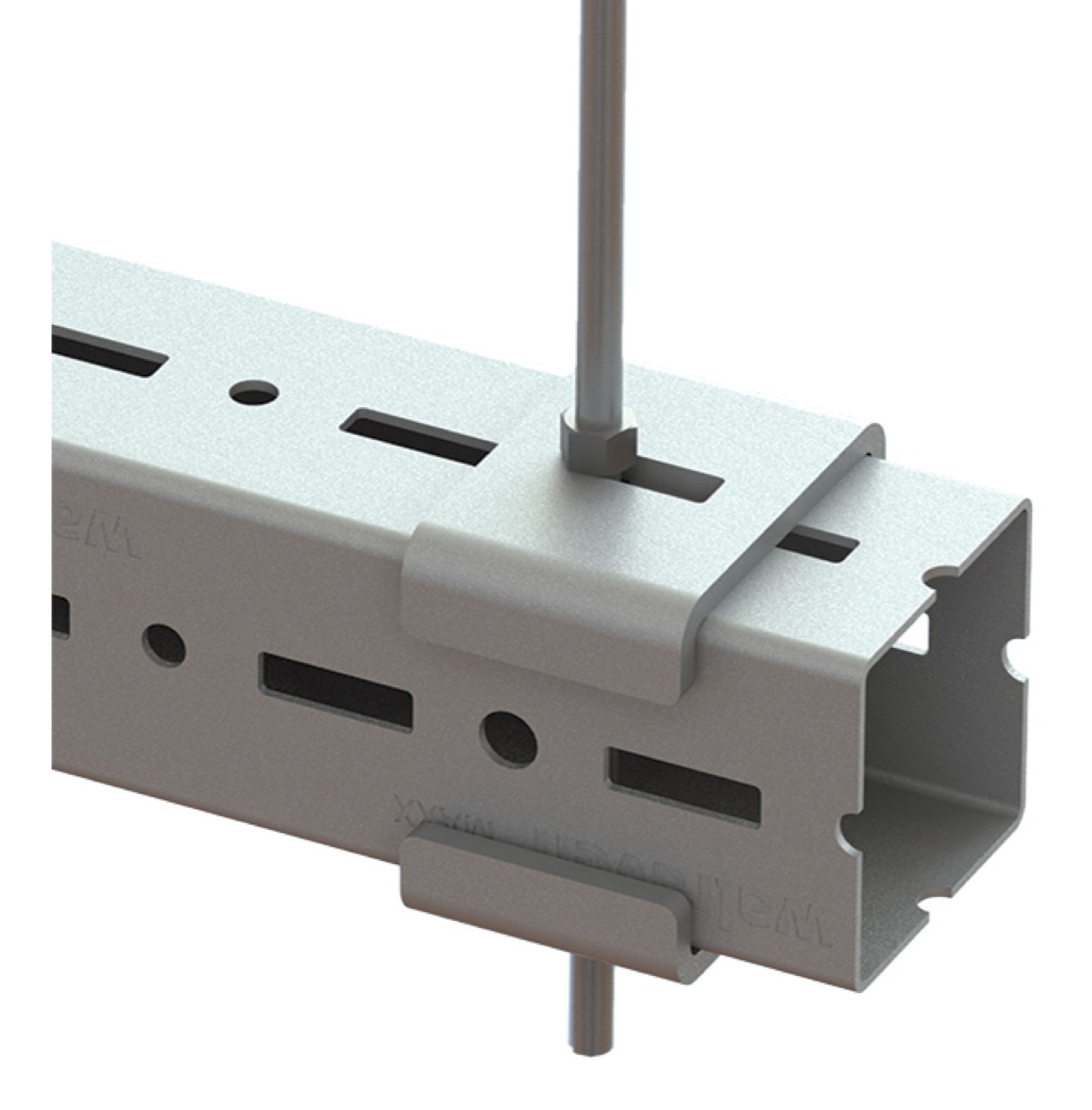

- podczas mocowania bezpośrednio do szyn Maxx zalecamy użycie podkładki U-kształtnej Maxx
- zalecane użycie z podwieszanymi profilami
- zapobiega powstawaniu lokalnych deformacji profilu rozkładając siły działające punktowo
- kształt podkładki zabezpiecza przed przekręcaniem
- zestaw: śruba z łbem sześciokątnym z podkładką i ząbkowaną nakrętką; do połączeń profili Maxx
- materiał: stal odpuszczana po hartowaniu
- ocynkowane ogniowo

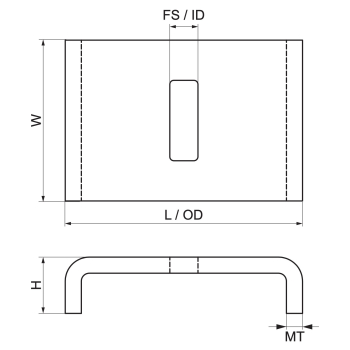

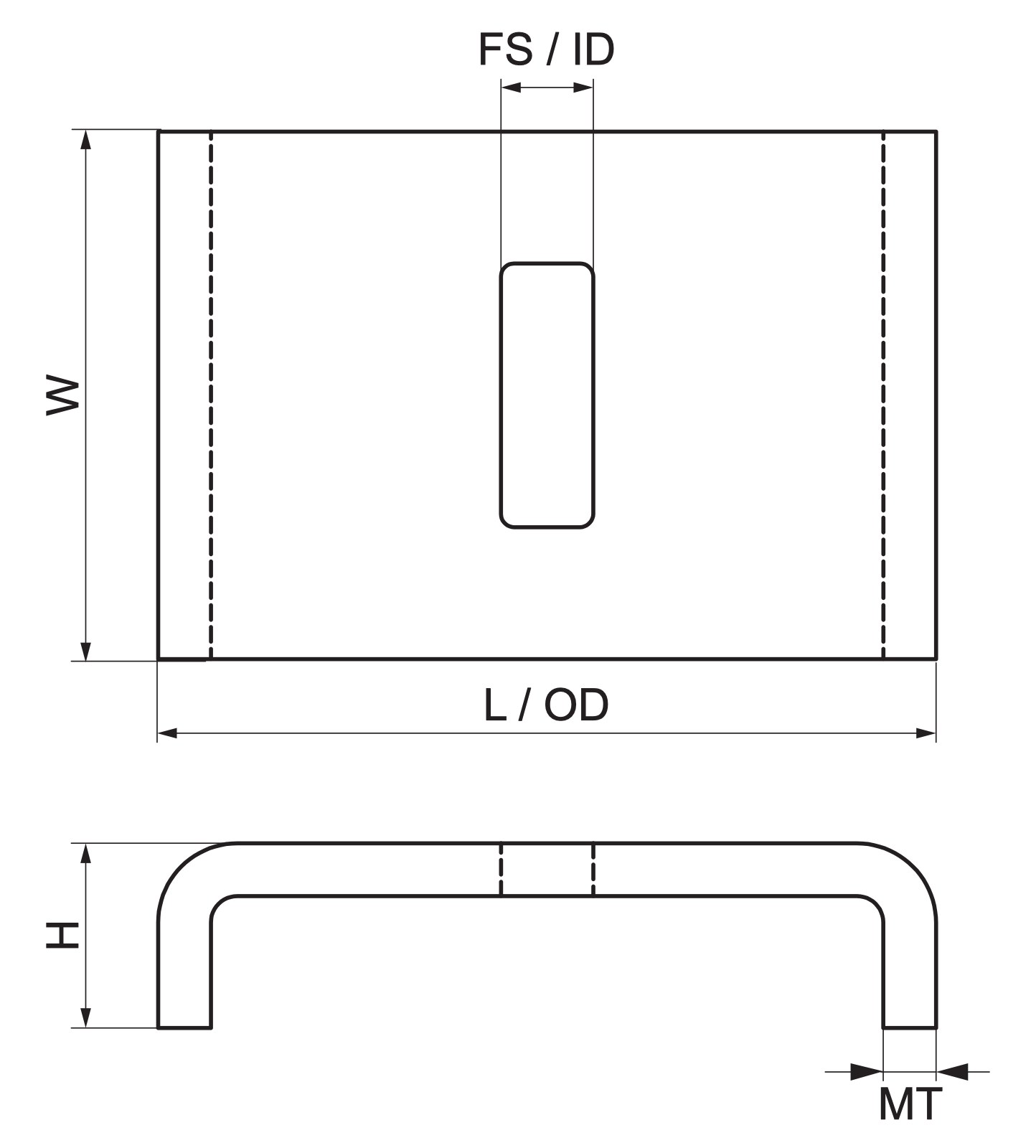

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6589112 |
| Producent | Walraven |
| Kod rodziny | H20518 |
| Dla rodzaju szyny | 100x100, 100x120, 100x150 |
| Całkowita wysokość | 28 mm |
| Całkowita szerokość | 80 mm |
| Całkowita długość | 118 mm |
| Gniazdo mocujące | 40x14 mm |
| Średnica zewnętrzna | 118 mm |
| Grubość materiału | 8 mm |
| Opakowanie 1 Kształt | Luzem |
| Opakowanie typu 1 - ilość | 1 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 750 |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Całkowita wysokość (mm) | Całkowita szerokość (mm) | Całkowita długość (mm) |
|---|---|---|---|---|
| 6589108 | 80x80 | 26 | 80 | 94 |
| 6589112 (ten produkt) | 100x100, 100x120, 100x150 | 28 | 80 | 118 |
Zastosowanie
Walraven Maxx Podkładka U, 118 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do tworzenia połączeń z użyciem systemu Maxx. Produkt należy do kategorii Akcesoria do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Luzem po 1 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (luzem) zawiera 1 szt.; pełna paleta (eur) — 750 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe akcesoria do szyn znajdziesz w kategorii Akcesoria do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
