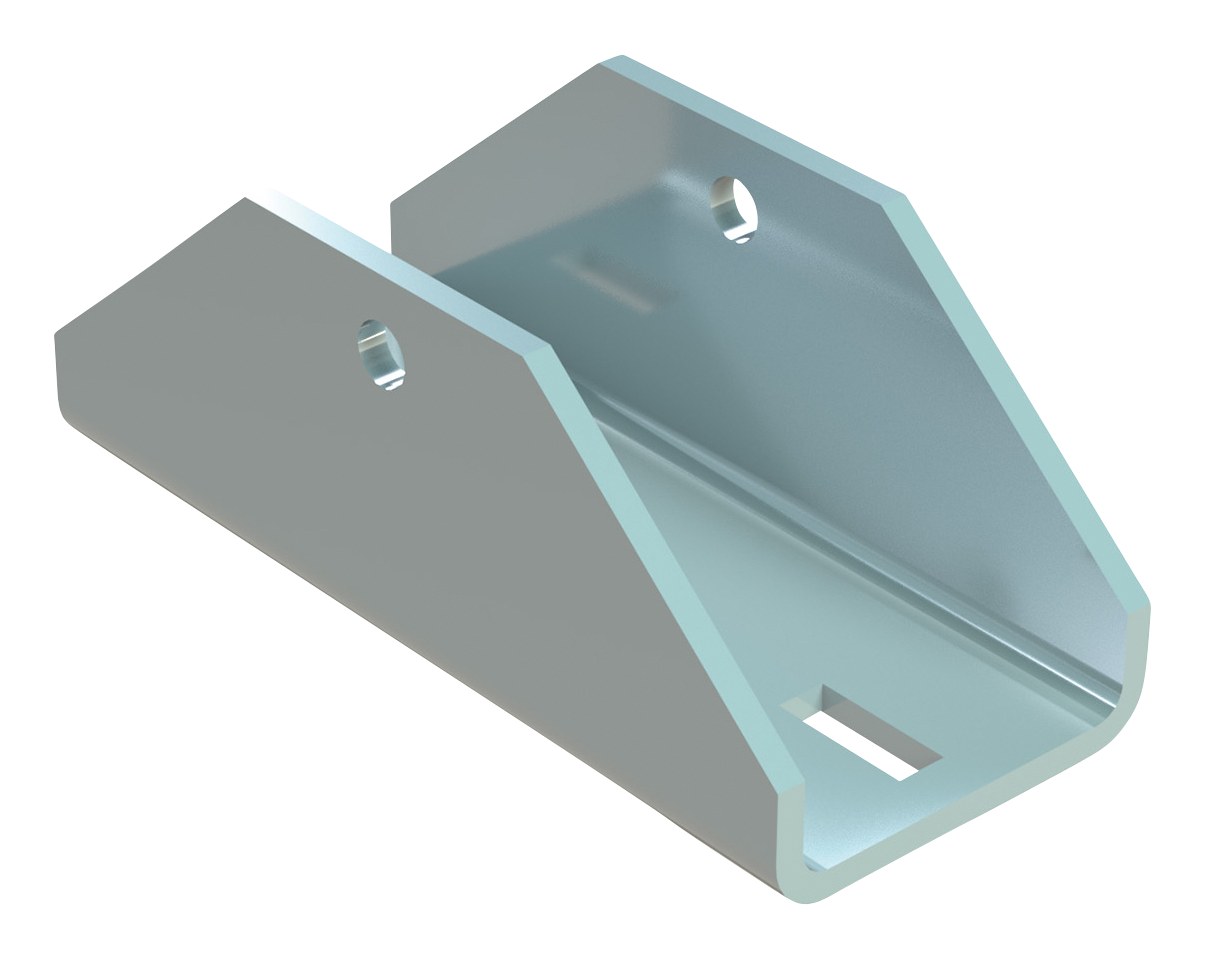

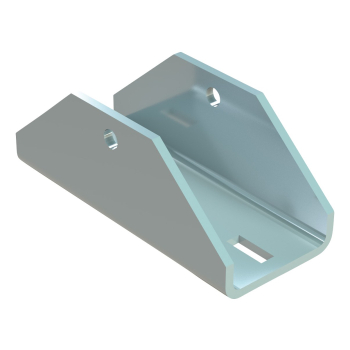

Walraven Maxx Łącznik przegubowy, 100x100
Walraven Maxx Łącznik przegubowy, 100x100 to łącznik do szyn marki Walraven do połączeń przegubowych profili Maxx. Numer katalogowy producenta: 6581815. Maksymalne dopuszczalne obciążenie: 14100 N.
Najważniejsze cechy
- U-kształtna płyta do połączeń przegubowych dedykowana dla profili Maxx
- zastosowanie jako element usztywniający dla konstrukcji z profili Maxx
- 6581808 do stosowania w połączeniu z profilami MX80 i zestawem śrub M16x120mm (Nr kat. 614581612 do zamówienia osobno)
- 6581815 do stosowania w połączeniu z profilami MX100 i zestawem śrub M16x140mm (Nr kat. 614581614 do zamówienia osobno)
- materiał: stal 1.0044 (S275JR)
- ocynkowane ogniowo

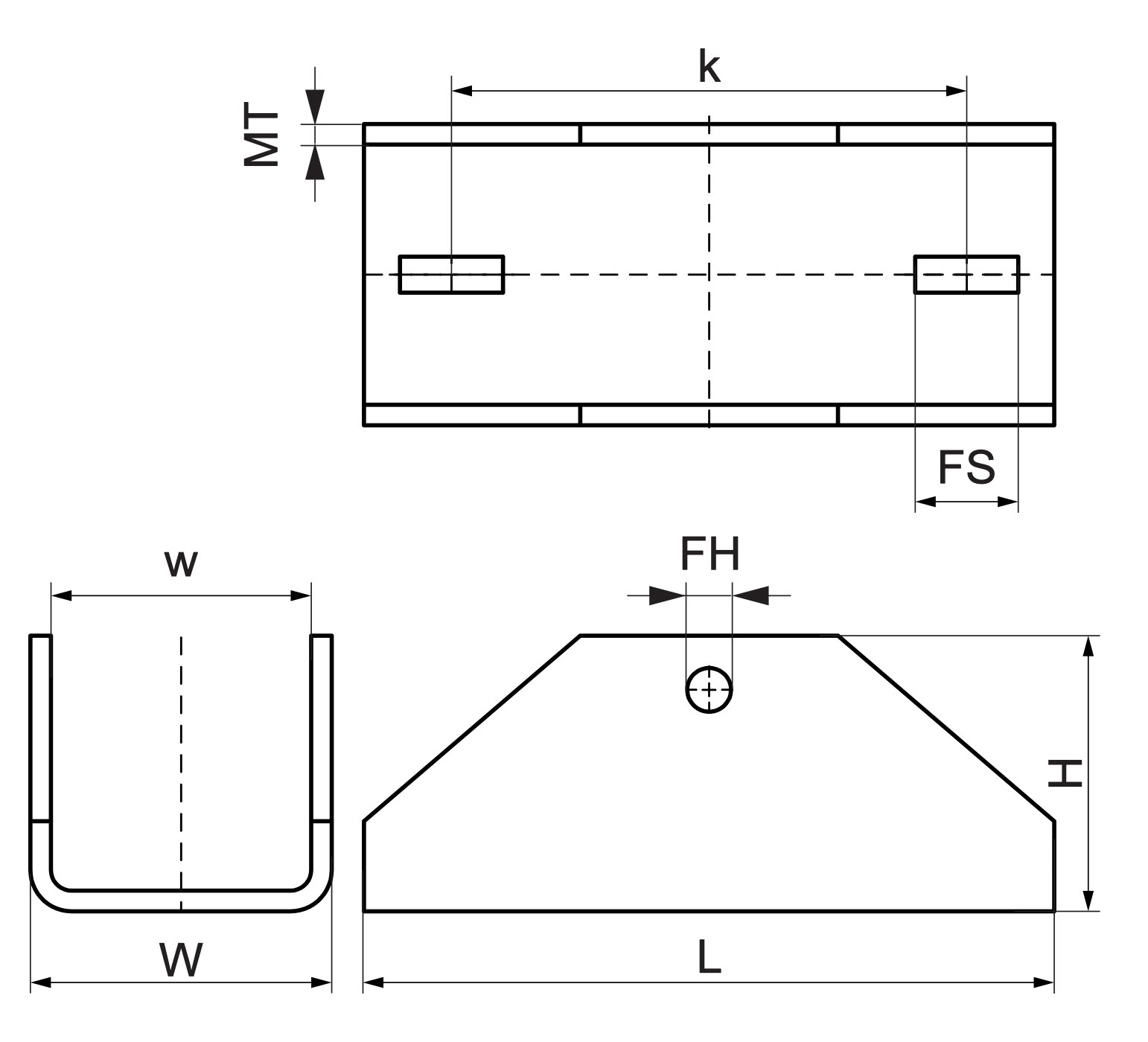

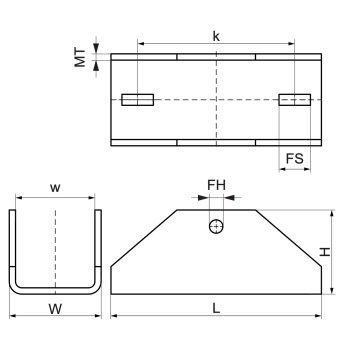

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6581815 |
| Producent | Walraven |
| Kod rodziny | H20520 |
| Dla rodzaju szyny | 100x100 |
| Całkowita wysokość | 107 mm |
| Całkowita szerokość | 117 mm |
| Całkowita długość | 268 mm |
| Grubość materiału | 8 mm |
| Szerokość | 101 mm |
| Średnica otworu perforacji 1 | 17 mm |
| Gniazdo mocujące | 40x14 mm |
| Odległość od osi do osi | 200 mm |
| Maksymalne dopuszczalne obciążenie Faz | 14100 N |
| Maksymalne dopuszczalne obciążenie Fax | 8250 N |
| Opakowanie 1 Kształt | Luzem |
| Opakowanie typu 1 - ilość | 1 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 200 |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Całkowita wysokość (mm) | Całkowita szerokość (mm) | Całkowita długość (mm) |
|---|---|---|---|---|
| 6581808 | 80x80 | 100 | 97 | 268 |
| 6581815 (ten produkt) | 100x100 | 107 | 117 | 268 |

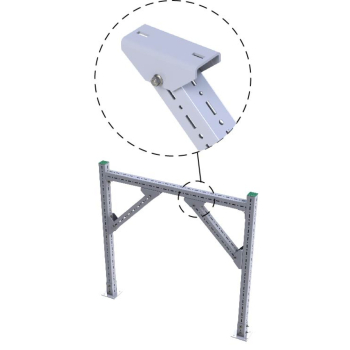

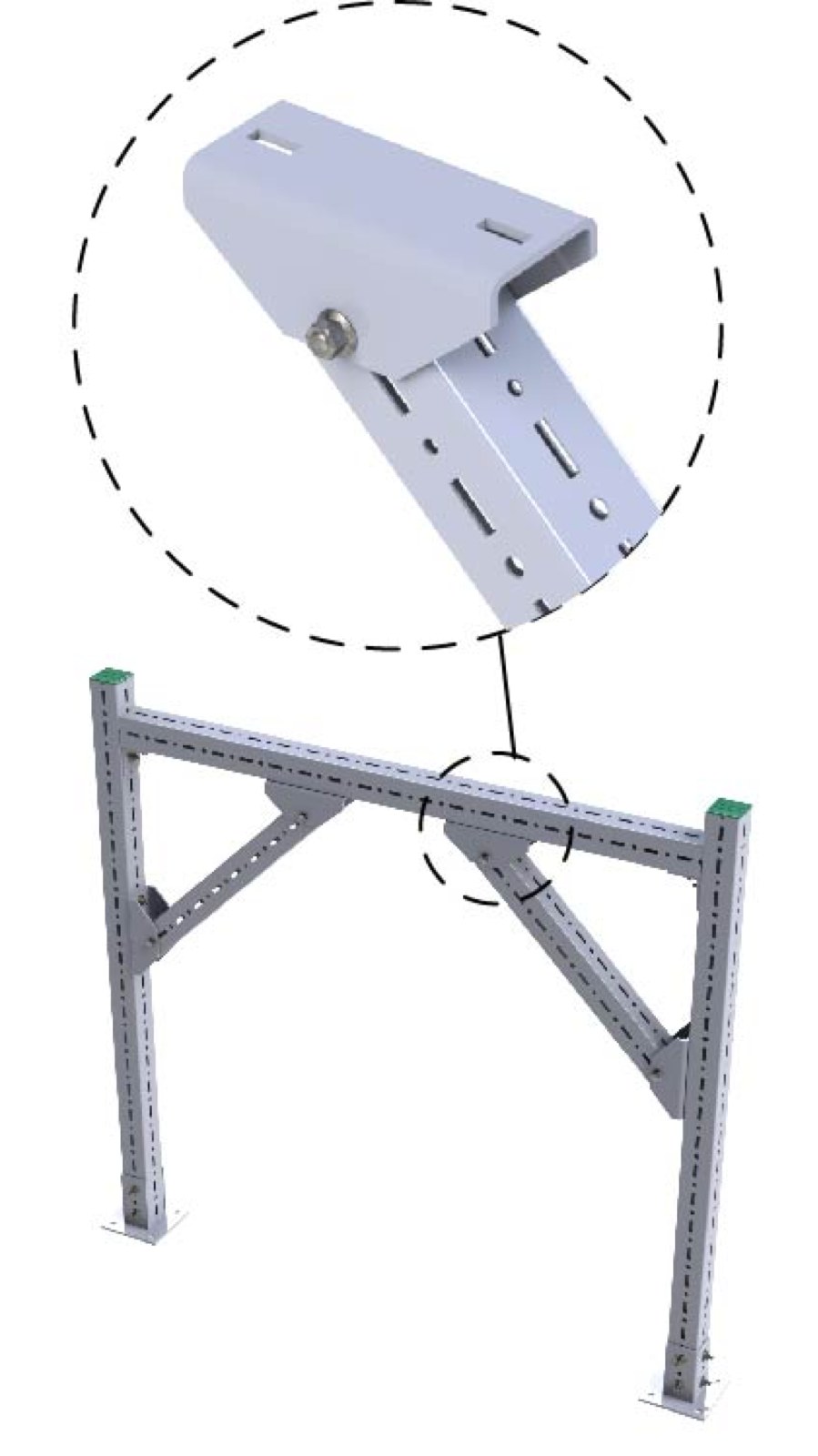

Zastosowanie
Walraven Maxx Łącznik przegubowy, 100x100 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do połączeń przegubowych profili Maxx. Produkt należy do kategorii Uchwyty i łączniki ścienne i podłogowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Luzem po 1 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (luzem) zawiera 1 szt.; pełna paleta (eur) — 200 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe uchwyty i łączniki ścienne i podłogowe znajdziesz w kategorii Uchwyty i łączniki ścienne i podłogowe, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
