Walraven dB-FiX 200 Punkt stały, element podstawowy M12
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 6693020
Kod producenta: 6693020
Średnica rury: 72-227 mm
Gwint: M12
Okładzina: EPDM
Wykończenie: ocynk galwaniczny
Seria: dB-FiX 200
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

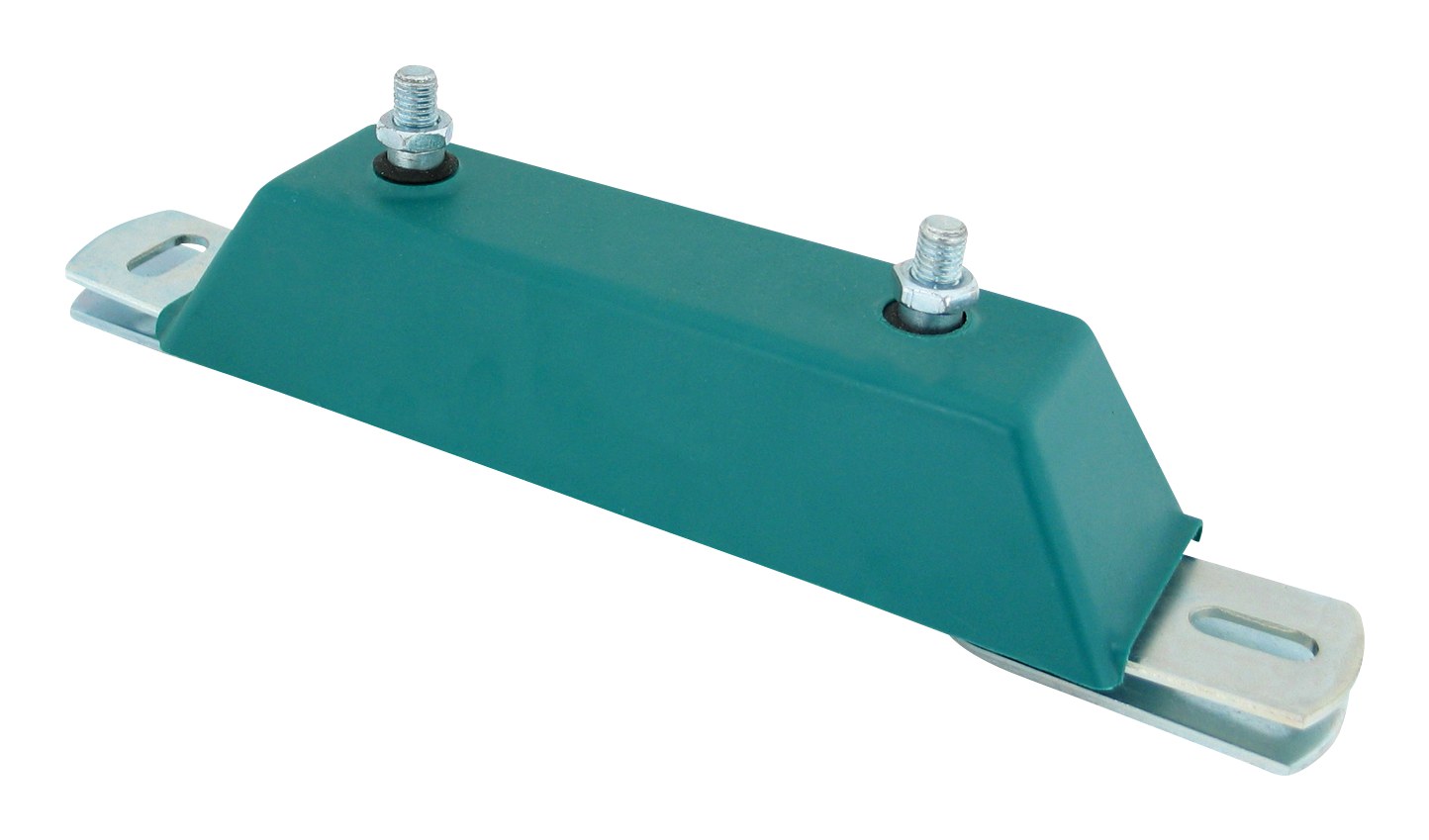

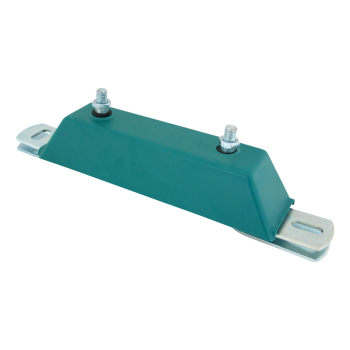

Walraven dB-FiX 200 Punkt stały, element podstawowy M12
Walraven dB-FiX 200 Punkt stały, element podstawowy M12 to punkt stały marki Walraven do konstruowania punktów stałych lub mocowania antywibracyjnego urządzeń. Numer katalogowy producenta: 6693020. Zakres średnic rury: 72-227 mm. Gwint łączący: M12. Maksymalne dopuszczalne obciążenie: 7000 N.
Najważniejsze cechy
- punkt stały z izolacją wibroakustyczną dla rur o średnicy do Ø 8" (obejma BIS HD500 Ø 217 - 227 mm)
- bardzo stabilne
- materiał: stal
- ocynk galwaniczny
- izolacja dźwiękowa przez odpowiednio ukształtowane EPDM
- izolacja akustyczna zgodnie z normą DIN 4112

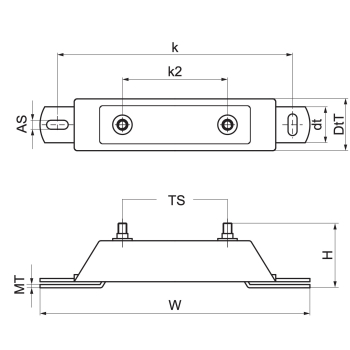

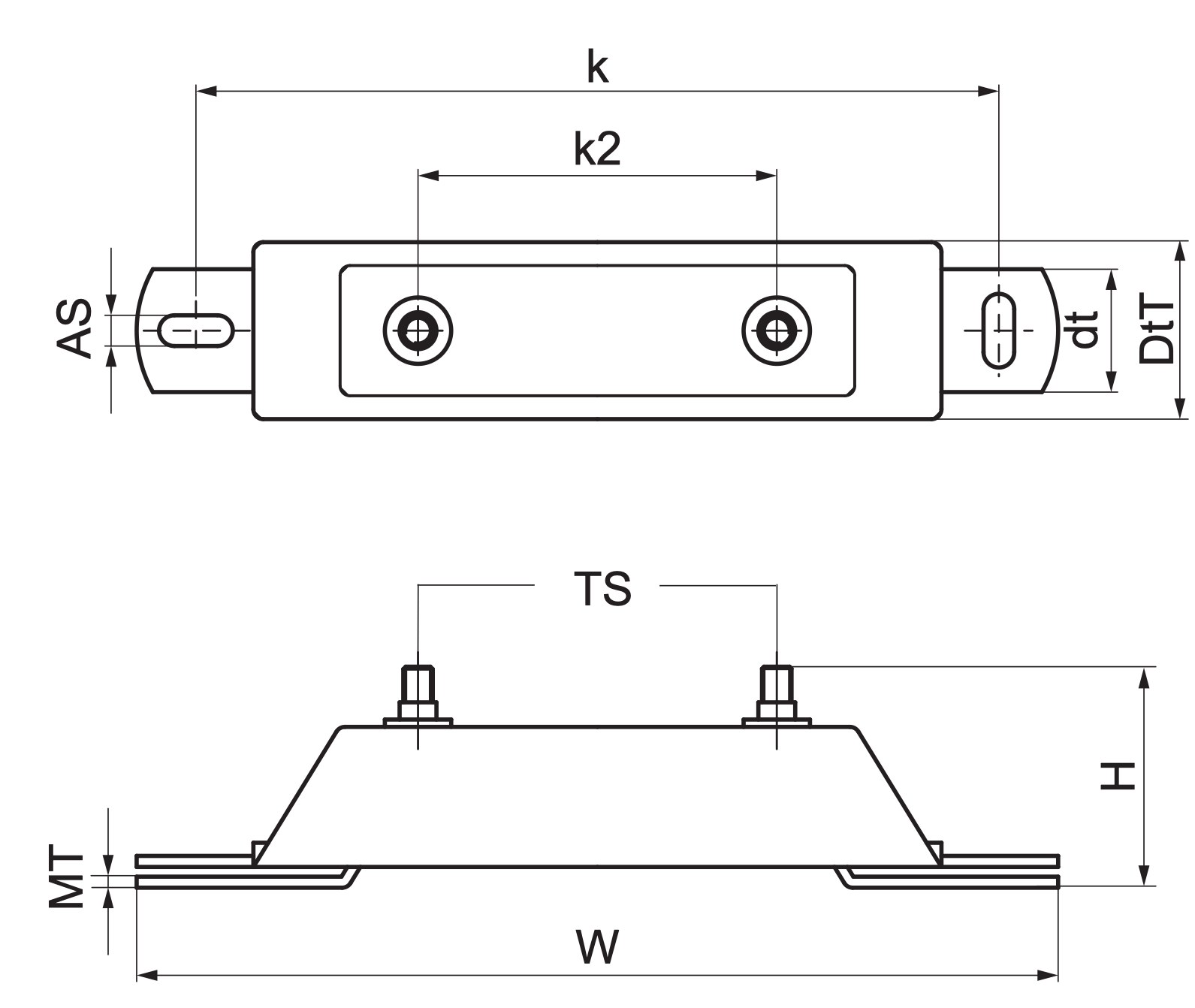

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6693020 |
| Producent | Walraven |
| Kod rodziny | E0525 |
| Średnica zewnętrzna rury | 72-227 mm |
| Całkowita wysokość | 100 mm |
| Całkowita szerokość | 375 mm |
| Całkowita głębokość | 65 mm |
| Głębokość | 50 mm |
| Gniazdo kotwienia | 30x12.5 mm |
| Odległość od osi do osi | 325 mm |
| Odległość od osi do osi 2 | 145,5 mm |
| Grubość materiału | 4 mm |
| Rozmiar gwintu | M12 |
| Maksymalne dopuszczalne obciążenie Faz | 7000 N |
| Maksymalne dopuszczalne obciążenie Fay | 6600 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 5 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 270 |
Zastosowanie
Walraven dB-FiX 200 Punkt stały, element podstawowy M12 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do konstruowania punktów stałych lub mocowania antywibracyjnego urządzeń. Produkt należy do kategorii Punkty stałe i uchwyty ślizgowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 5 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven dB-FiX 200 Punkt stały, element podstawowy M12?
Ten numer katalogowy (6693020) obejmuje rury o średnicy zewnętrznej 72-227 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M12. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 5 szt.; pełna paleta (eur) — 270 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe punkty stałe i uchwyty ślizgowe znajdziesz w kategorii Punkty stałe i uchwyty ślizgowe, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
