Walraven RapidStrut Kątownik wzmocniony 90° STN
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 66587291
Kod producenta: 66587291
Wykończenie: stal nierdzewna
Seria: RapidStrut
Pasuje do szyny: 41x21, 41x41
Model: Kąt
Kąt: 90 °
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

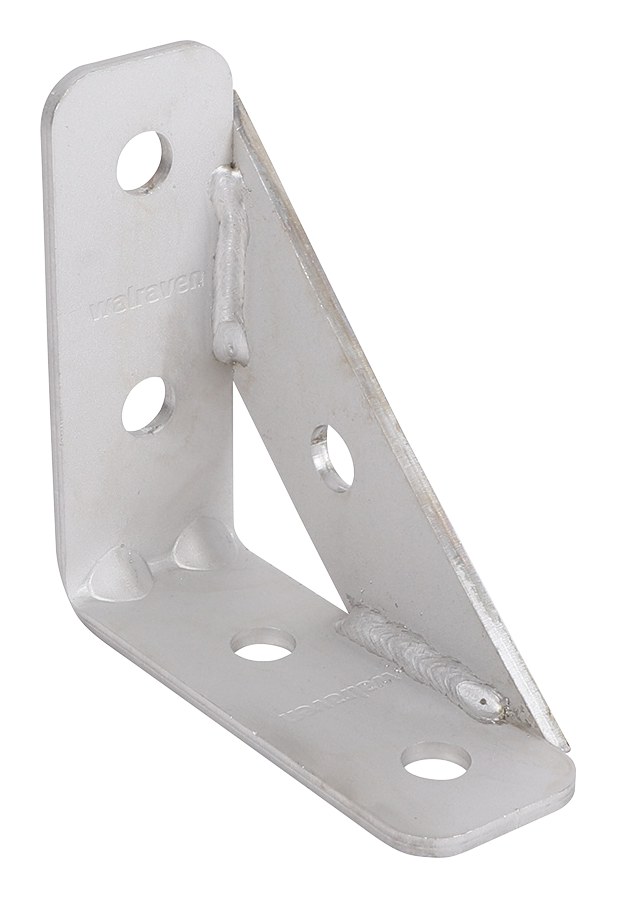

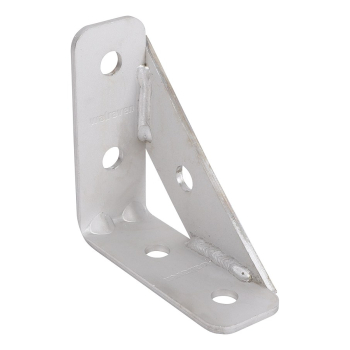

Walraven RapidStrut Kątownik wzmocniony 90° STN
Walraven RapidStrut Kątownik wzmocniony 90° STN to kątownik do szyn marki Walraven do sztywnych połączeń szyn Strut. Numer katalogowy producenta: 66587291. Maksymalne dopuszczalne obciążenie: 4000 N.
Najważniejsze cechy
- wzmocnione złącze do wykonywania sztywnych konstrukcji z szynami Walraven RapidStrut®
- Łatwy montaż dzięki zaokrąglonym krawędziom
- materiał: stal nierdzewna 1.4404 (A4) - EN 10088, AISI 316L
- Faz: maks. dopuszczalne obciążenie wg. RAL GZ-655D (z szyną 41x41x1,5).
- Faz2: maksymalne dopuszczalne obciążenie (z szyną 41x41x2,5).
- Fax: maks. dopuszczalne obciążenie wg. RAL GZ-655D (z szyną 41x41x1,5 i śrubami 2 x M12 - 30 Nm).
- Fax2: maksymalne dopuszczalne obciążenie (z szyną 41x41x2,5 i śrubami 2 x M12 - 60 Nm).
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 66587291 |
| Producent | Walraven |
| Kod rodziny | M6004 |
| Dla rodzaju szyny | 41x21, 41x41 |
| Model | Kąt |
| Kąt | 90 ° |

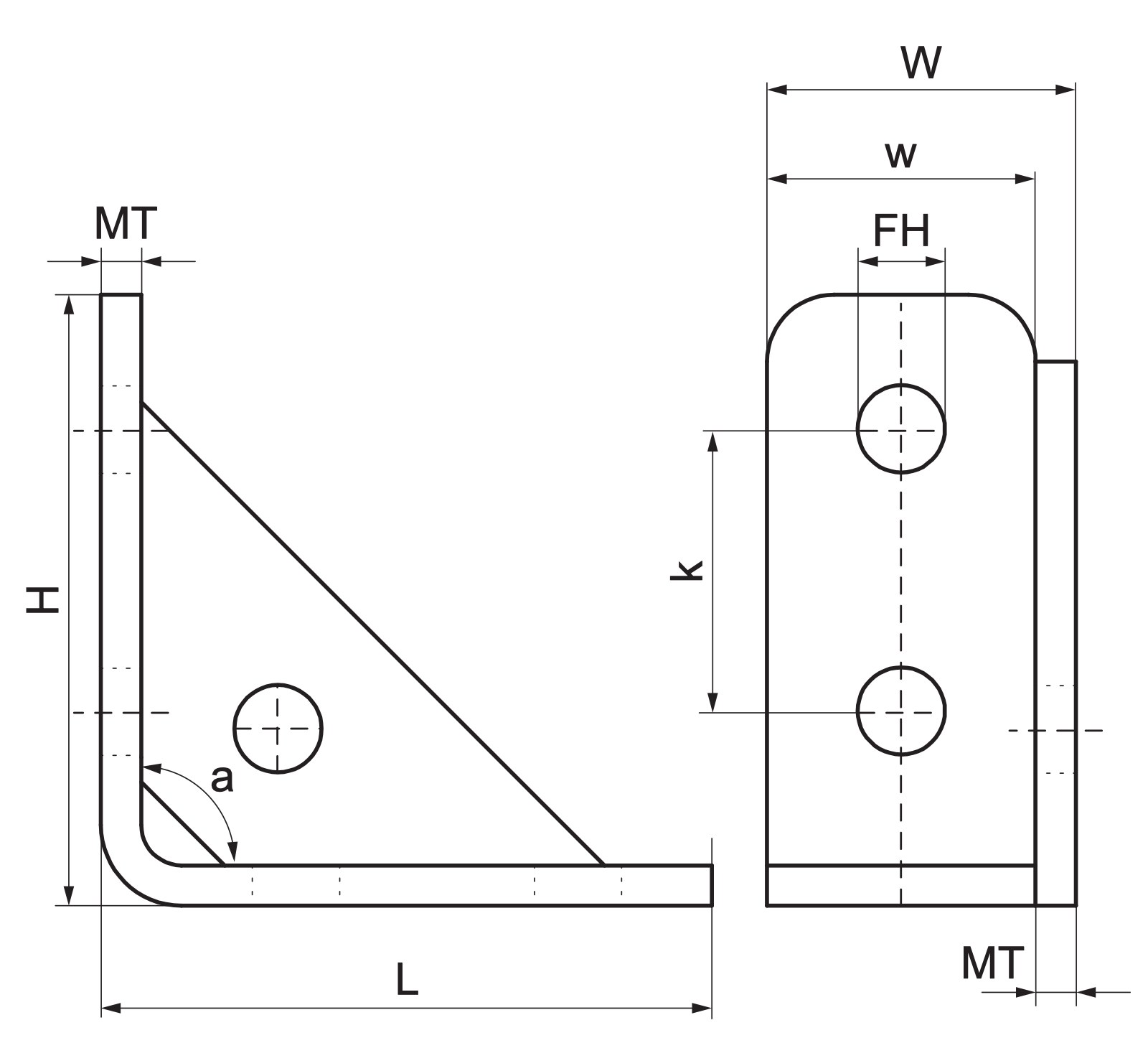

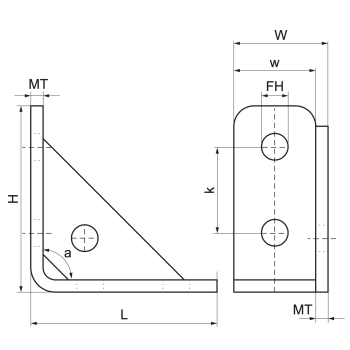

| Całkowita wysokość | 110 mm |
| Całkowita szerokość | 44 mm |
| Całkowita długość | 110 mm |
| Grubość materiału | 4 mm |
| Szerokość | 40 mm |
| Średnica otworu perforacji 1 | 12,2 mm |
| Maksymalne dopuszczalne obciążenie Faz | 4000 N |
| Maksymalne dopuszczalne obciążenie Fax | 3000 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 3150 |
Zastosowanie
Walraven RapidStrut Kątownik wzmocniony 90° STN stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do sztywnych połączeń szyn Strut. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 3150 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
