Walraven Klamra do dźwigaru model C, M6 55 mm 38 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 6003206
Kod producenta: 6003206
Gwint: M6
Wykończenie: ocynk galwaniczny
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

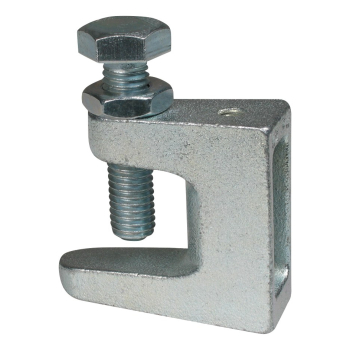

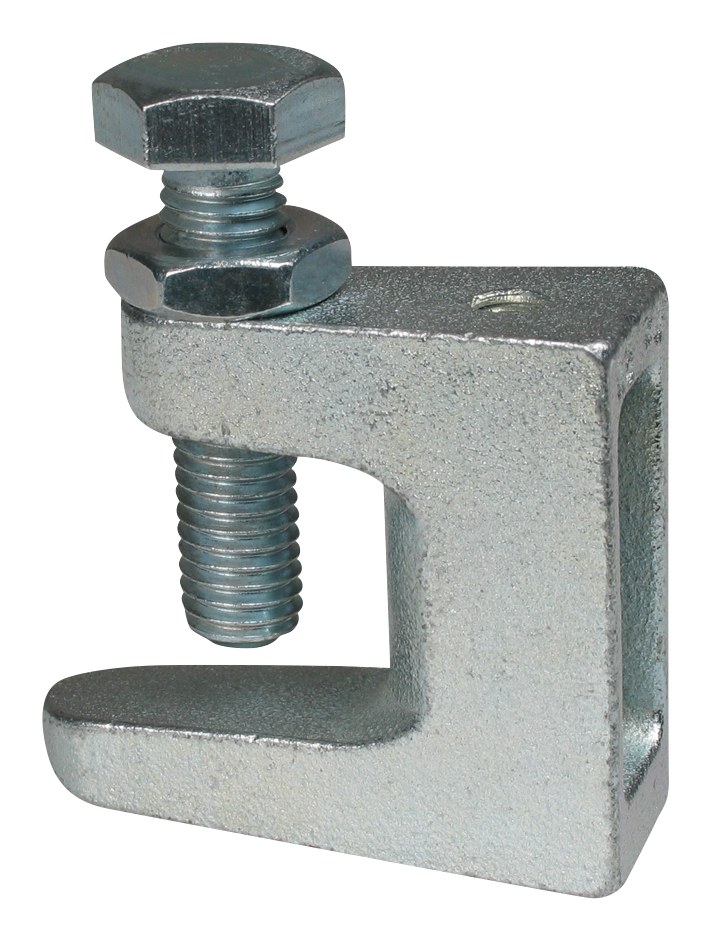

Walraven Klamra do dźwigaru model C, M6 55 mm 38 mm
Walraven Klamra do dźwigaru model C, M6 55 mm 38 mm to klamra marki Walraven Obejmy do mocowania na kołnierzu belki. Numer katalogowy producenta: 6003206. Gwint łączący: M6. Maksymalne dopuszczalne obciążenie: 1200 N.
Najważniejsze cechy
- do solidnych mocowań na konstrukcjach stalowych bez wiercenia i spawania
- zgodne z VdS oraz FM, jeśli są stosowane do montażu rur o średnicy wyższej niż DN65 powinny być uzbrojone taśmą zabezpieczającą
- śruba z łbem sześciokątnym zgodna z DIN 933 klasa wytrzymałościowa 8.8, śruby ze specjalnym zakończeniem zgodne z EN ISO 4753 oraz nakrętką kontrującą
- materiał: zaczep z kutego żeliwa, śruba z hartowanej stali, nakrętki stalowe, ocynkowane
- Zatwierdzenie FM i lista UL dla prętów wieszakowych o rozmiarach M10, M12 i M16
- zobacz także: BIS Taśma zabezpieczająca
- Zobacz także: Walraven Taśma zabezpieczająca

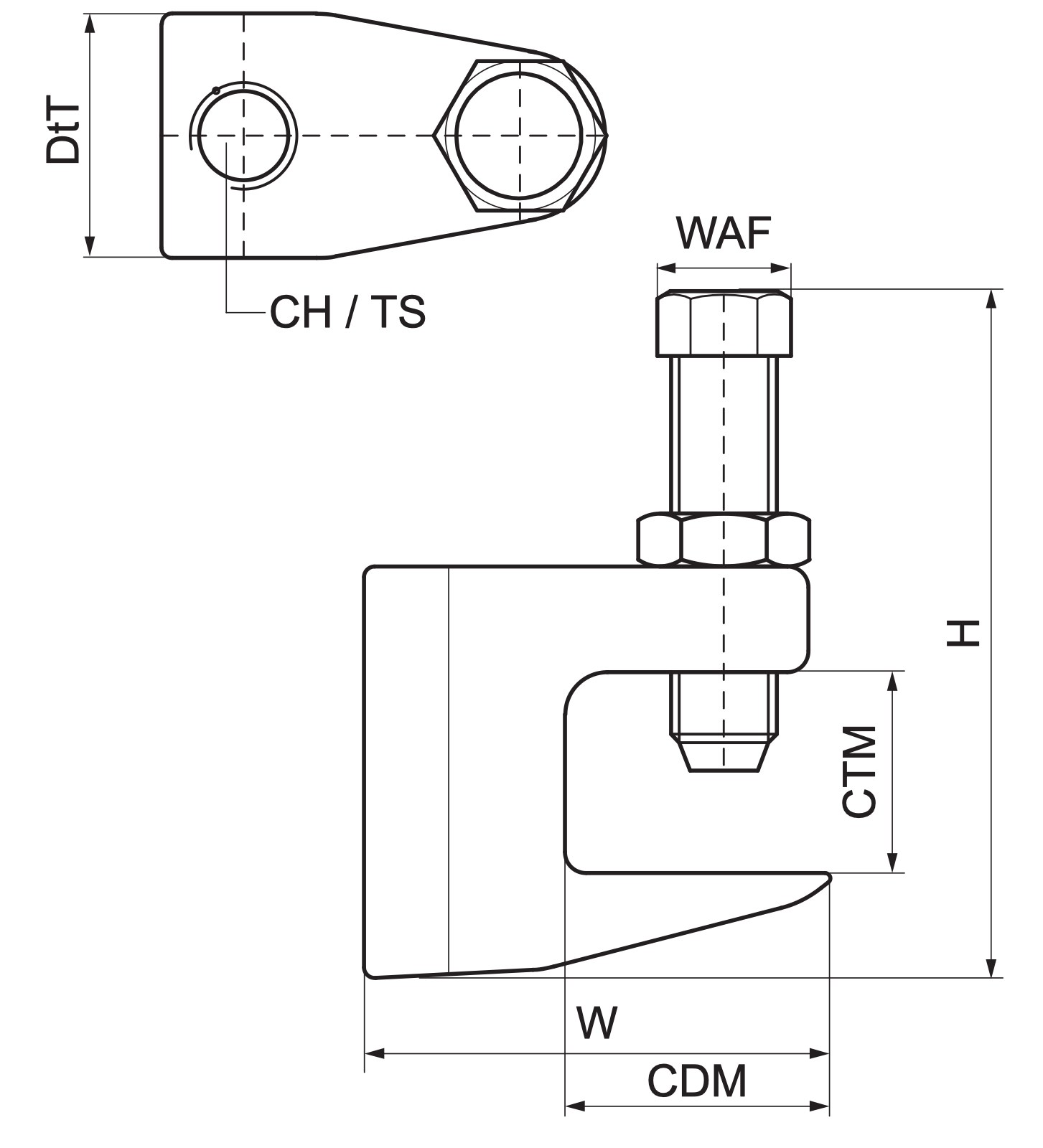

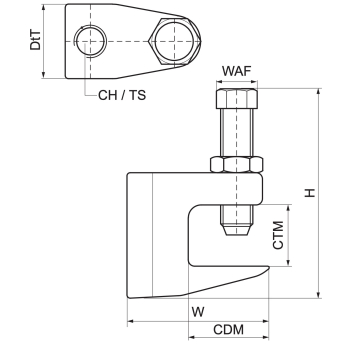

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6003206 |
| Producent | Walraven |
| Kod rodziny | K2005 |
| Maksymalna grubość Obejmy | 18 mm |
| Maksymalna głębokość zacisku | 21 mm |
| Całkowita wysokość | 55 mm |
| Całkowita szerokość | 38 mm |
| Całkowita głębokość | 19 mm |
| Rozmiar gwintu | M6 |
| Szerokość łba śruby | 13 mm |
| Maksymalne dopuszczalne obciążenie Faz | 1200 N |
| Aprobaty | ITB (KOT) |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 5400 |
Wszystkie rozmiary w serii (12 numerów katalogowych)
| Nr kat. | Maksymalna grubość Obejmy (mm) | Maksymalna głębokość zacisku (mm) | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 6003206 (ten produkt) | 18 | 21 | 55 | 38 |
| 6003006 | 23 | 29 | 62 | 50 |
| 6003208 | 18 | 21 | 55 | 38 |
| 6003008 | 23 | 29 | 62 | 50 |
| 6003010 | 20 | 23 | 62 | 44 |
| 6003310 | 28 | 26 | 78 | 58 |
| 6003012 | 26 | 32 | 74 | 58 |
| 6003016 | 28 | 26 | 78 | 58 |
| 6003905 | 18 | 21 | 57 | 38 |
| 6003908 | 23 | 29 | 62 | 50 |
| 6003910 | 20 | 23 | 62 | 44 |
| 6003912 | 26 | 32 | 74 | 58 |
Zastosowanie
Walraven Klamra do dźwigaru model C, M6 55 mm 38 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — Obejmy do mocowania na kołnierzu belki. Produkt należy do kategorii Klamry i zaczepy do dźwigarów w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT). Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 5400 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe klamry i zaczepy do dźwigarów znajdziesz w kategorii Klamry i zaczepy do dźwigarów, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
