Walraven RapidStrut Zestaw montażowy ze śrubą sześciokątną BUP, M10 25 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 614581002
Kod producenta: 614581002
Gwint: M10
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: RapidStrut
Pasuje do szyny: 41x21, 41x41, 41x51, 41x62, 41x82
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

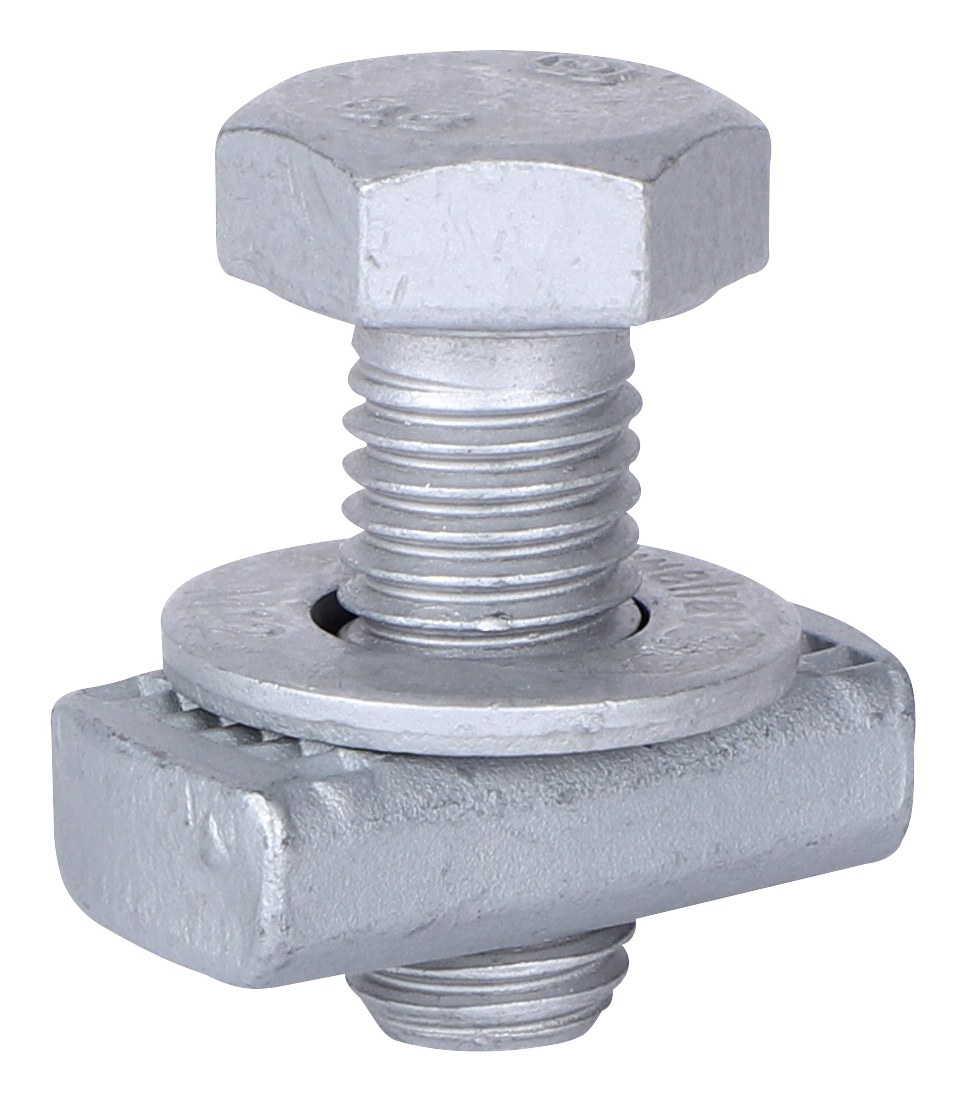

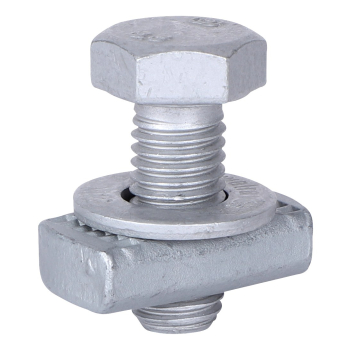

Walraven RapidStrut Zestaw montażowy ze śrubą sześciokątną BUP, M10 25 mm
Walraven RapidStrut Zestaw montażowy ze śrubą sześciokątną BUP, M10 25 mm to zestaw montażowy marki Walraven. Numer katalogowy producenta: 614581002. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 5000 N.
Najważniejsze cechy
- kanałowa nakrętka ślizgowa ze śrubą DIN933 i podkładką
- gotowy do użycia zestaw do łączenia wsporników i innych akcesoriów z szynami RapidStrut
- wstępnie zmontowane, aby zaoszczędzić czas podczas instalacji, bez potrzeby organizowania pojedynczych elementów złącznych
- materiał: stal
- obróbka powierzchni: BUP

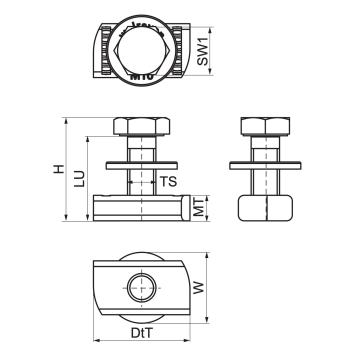

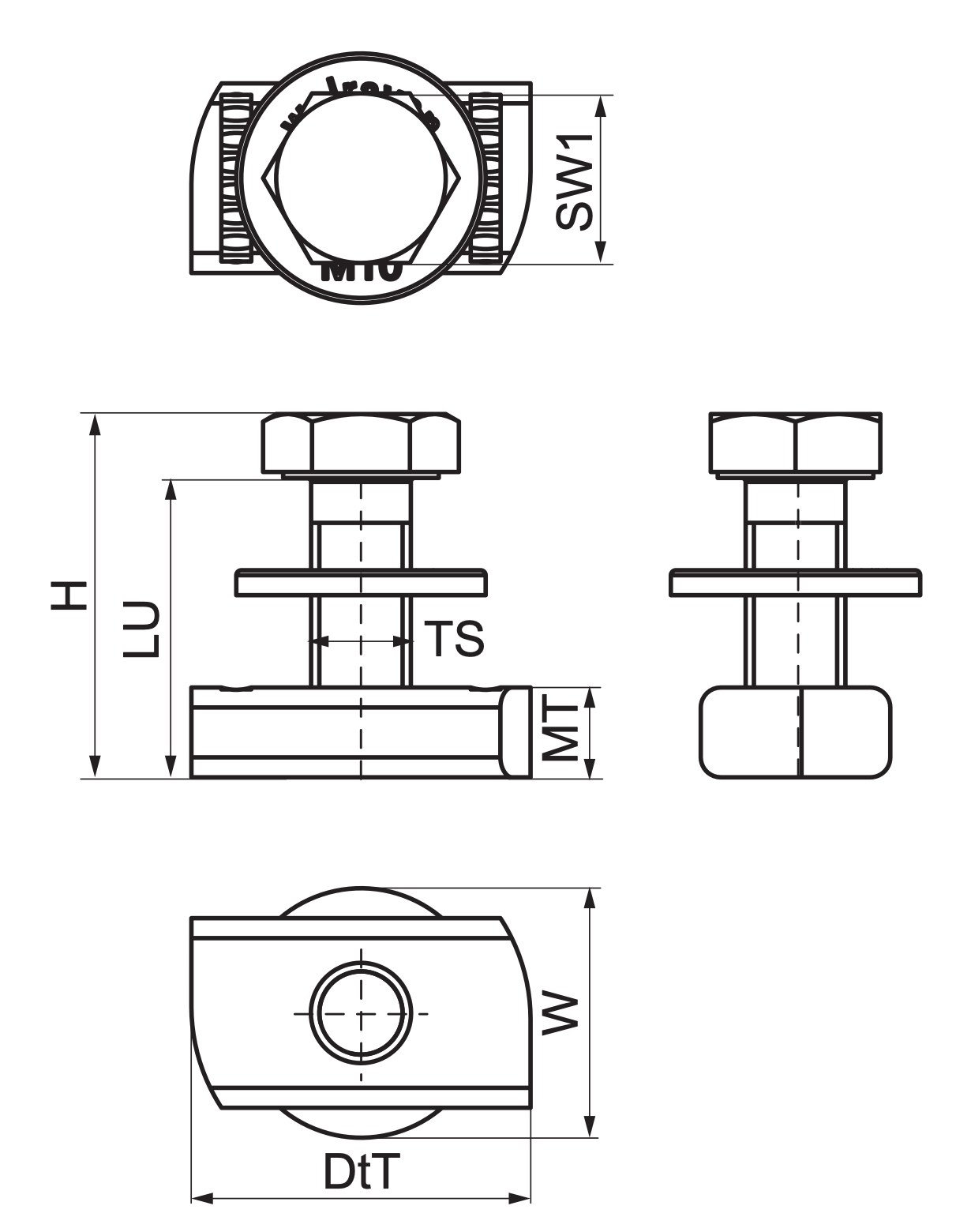

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 614581002 |
| Producent | Walraven |
| Kod rodziny | H2471 |
| Dla rodzaju szyny | 41x21, 41x41, 41x51, 41x62, 41x82 |
| Rozmiar gwintu | M10 |
| Długość gwintu | 25 mm |
| Długość użytkowa | 25 mm |
| Grubość materiału | 9 mm |
| Szerokość łba śruby | 17 mm |
| Moment obrotowy dla instalacji | 40 Nm |
| Maksymalne dopuszczalne obciążenie Fax | 2550 N |
| Maksymalne dopuszczalne obciążenie Faz | 5000 N |
| Całkowita wysokość | 31,4 mm |
| Całkowita szerokość | 25 mm |
| Całkowita głębokość | 34 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 8400 |
Wszystkie rozmiary w serii (4 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Rozmiar gwintu | Długość gwintu (mm) | Długość użytkowa (mm) |
|---|---|---|---|---|
| 614581002 (ten produkt) | 41x21, 41x41, 41x51, 41x62, 41x82 | M10 | 25 | 25 |
| 614581003 | 41x21, 41x41, 41x51, 41x62, 41x82 | M10 | 30 | 30 |
| 614581202 | 41x21, 41x41, 41x51, 41x62, 41x82 | M12 | 25 | 25 |
| 614581203 | 41x21, 41x41, 41x51, 41x62, 41x82 | M12 | 30 | 30 |
Zastosowanie
Walraven RapidStrut Zestaw montażowy ze śrubą sześciokątną BUP, M10 25 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych. Produkt należy do kategorii Akcesoria do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 8400 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Kliknij „Zapytaj o cenę" lub napisz na zamowienia@mttechnika.pl. Jako autoryzowany dystrybutor Walraven przygotujemy wycenę B2B i doradzimy dobór elementów do całej instalacji.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe akcesoria do szyn znajdziesz w kategorii Akcesoria do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
