Walraven RapidStrut Nakrętka ślizgowa ze skrzydełkami, M12
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 6518612
Kod producenta: 6518612
Gwint: M12
Wykończenie: tworzywo sztuczne
Seria: RapidStrut
Pasuje do szyny: 41x21, 41x41, 41x51, 41x62, 41x82
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

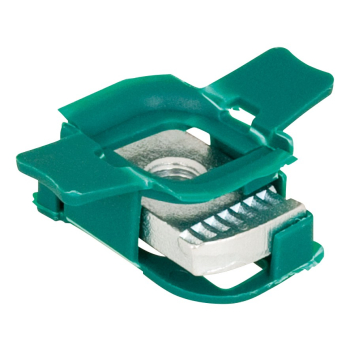

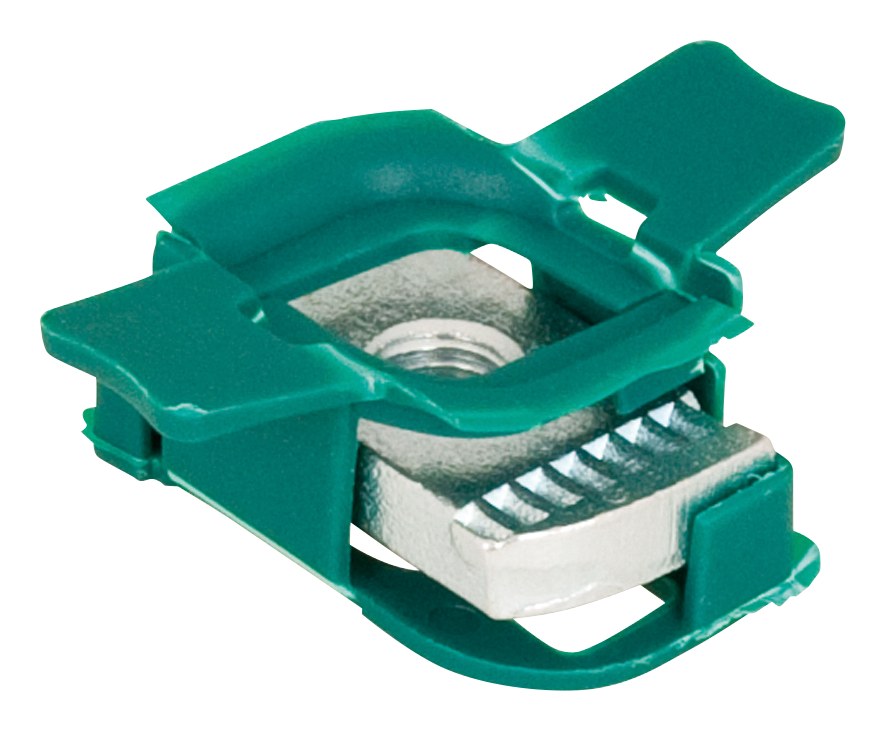

Walraven RapidStrut Nakrętka ślizgowa ze skrzydełkami, M12
Walraven RapidStrut Nakrętka ślizgowa ze skrzydełkami, M12 to nakrętka do szyn marki Walraven do łączenia elementów konstrukcyjnych z szyną. Numer katalogowy producenta: 6518612. Gwint łączący: M12. Maksymalne dopuszczalne obciążenie: 5000 N.
Najważniejsze cechy
- nakrętki ślizgowe z plastikowymi "skrzydełkami"
- dla wszystkich typów szyn montażowych Walraven RapidStrut®
- do precyzyjnego montażu akcesoriów (np. kątowników) w szynie
- posiada plastikowe "skrzydełka" ułatwiające precyzyjne pozycjonowanie nakrętki w szynie
- materiał: nakrętki ślizgowe wykonane ze stali 1.0332; "skrzydełka" z PP (polipropylen), w kolorze zielonym
- ocynk galwaniczny
- M10 i M12 przetestowane pod kątem bezpieczeństwa pożarowego zgodnie z normą EN 1366-1.
- Podane wartości uzyskano w testach z zastosowaniem szyn BIS RapidStrut® 41x41x2,5mm.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6518612 |
| Producent | Walraven |
| Kod rodziny | H2440 |
| Dla rodzaju szyny | 41x21, 41x41, 41x51, 41x62, 41x82 |
| Rozmiar gwintu | M12 |

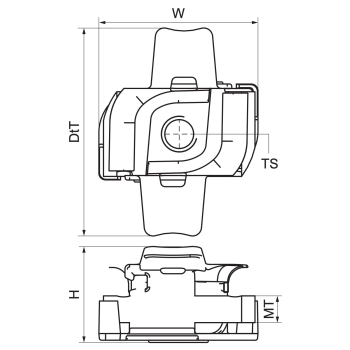

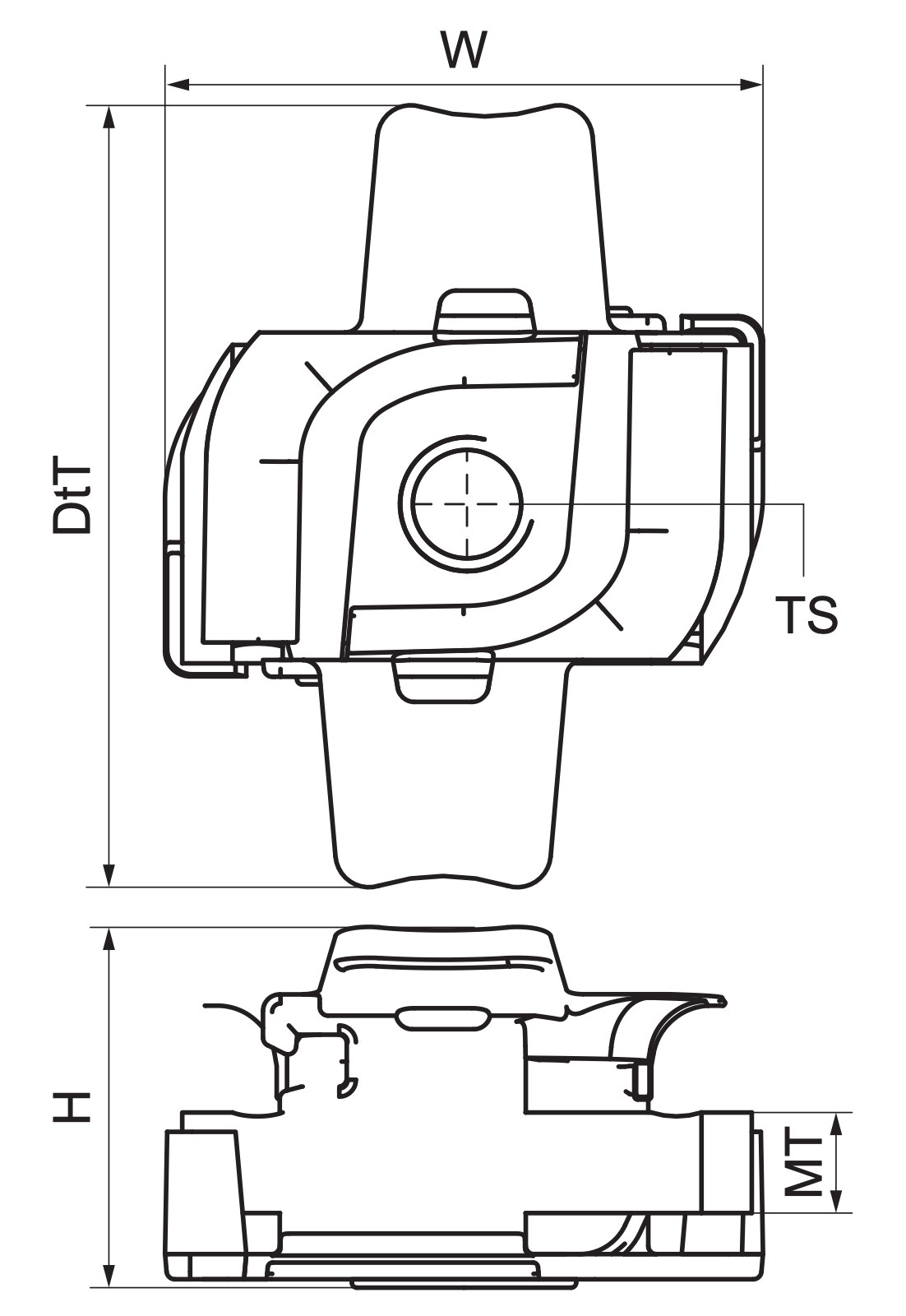

| Grubość materiału | 9 mm |
| Moment obrotowy dla instalacji | 50 Nm |
| Maksymalne dopuszczalne obciążenie Fax | 2950 N |
| Maksymalne dopuszczalne obciążenie Faz | 5000 N |
| Całkowita wysokość | 21,28 mm |
| Całkowita szerokość | 35,7 mm |
| Całkowita głębokość | 47,13 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 100 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 21600 |
Wszystkie rozmiary w serii (4 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Rozmiar gwintu | Grubość materiału (mm) | Moment obrotowy dla instalacji (Nm) |
|---|---|---|---|---|
| 6518612 (ten produkt) | 41x21, 41x41, 41x51, 41x62, 41x82 | M12 | 9 | 50 |
| 6518606 | 41x21, 41x41, 41x51, 41x62, 41x82 | M6 | 5 | 7 |
| 6518608 | 41x21, 41x41, 41x51, 41x62, 41x82 | M8 | 6 | 25 |
| 6518610 | 41x21, 41x41, 41x51, 41x62, 41x82 | M10 | 9 | 40 |
Zastosowanie
Walraven RapidStrut Nakrętka ślizgowa ze skrzydełkami, M12 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do łączenia elementów konstrukcyjnych z szyną. Produkt należy do kategorii Akcesoria do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 100 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M12. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 100 szt.; pełna paleta (eur) — 21600 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe akcesoria do szyn znajdziesz w kategorii Akcesoria do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
