Walraven Maxx Łącznik siodłowy (H20553)
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 6589117
Kod producenta: 6589117
Wykończenie: ocynk ogniowy
Seria: Maxx
Pasuje do szyny: 80x80, 100x100, 100x120, 100x150
Model: Złącze krzyżowe
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

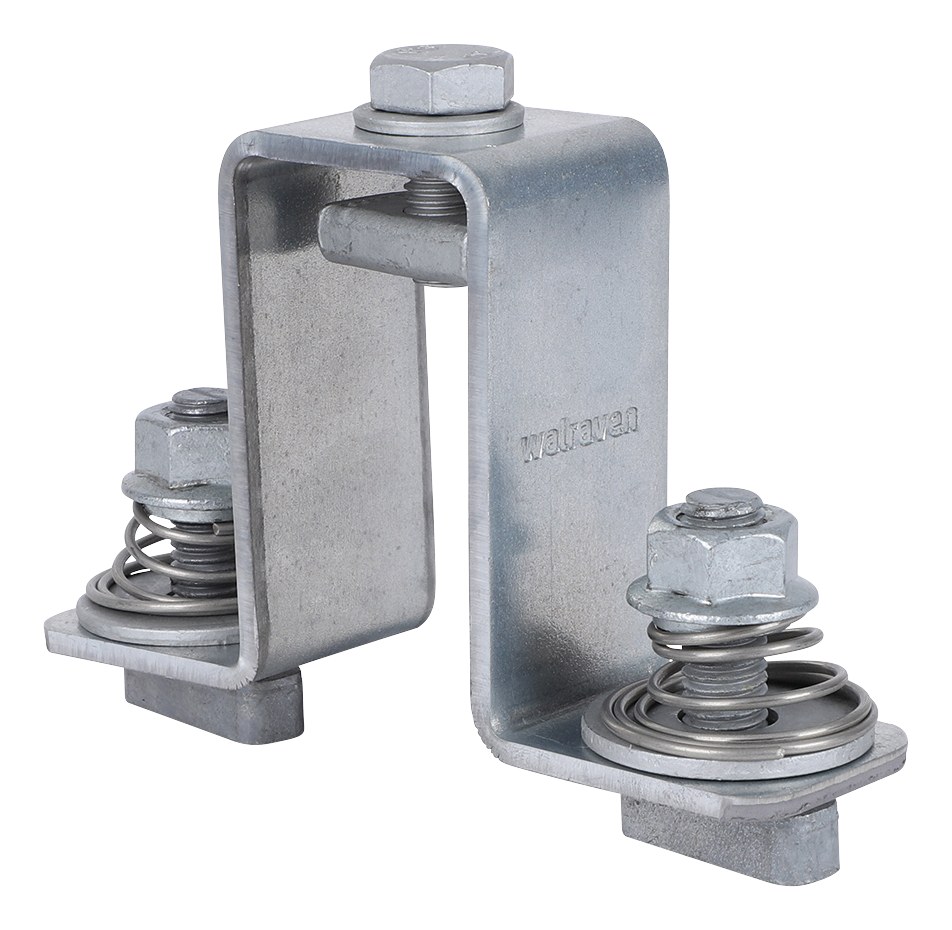

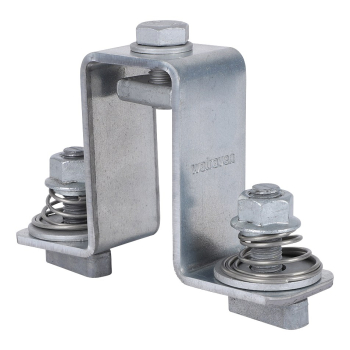

Walraven Maxx Łącznik siodłowy (H20553)
Walraven Maxx Łącznik siodłowy (H20553) to łącznik do szyn marki Walraven prefabrykowany Łącznik Siodłowy. Numer katalogowy producenta: 6589117. Maksymalne dopuszczalne obciążenie: 3600 N.
Najważniejsze cechy
- do łączenia profili Walraven RapidStrut® 82|H z profilami Walraven Maxx
- krawędzie łączników są zaokrąglone, co ułatwia montaż
- zawiera wstępnie zmontowane elementy, co pozwala przyśpieszyć czas instalacji
- wstępnie zmontowane elementy M12 zapewniają stabilne połączenie
- materiał: śruba młotkowa M12 wykonana ze stali o klasie 8.8, dokręcana momentem 75Nm
- materiał: łącznik siodłowy: stal 1.0242 (S250GD) + ZM310 MAC
- pokrycie powierzchni:
- produkt jest częścią systemu Walraven UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- powłoka powierzchni śruby młotkowej: ocynk ogniowy

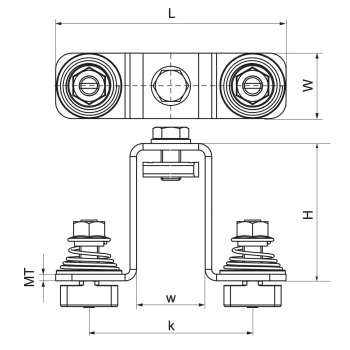

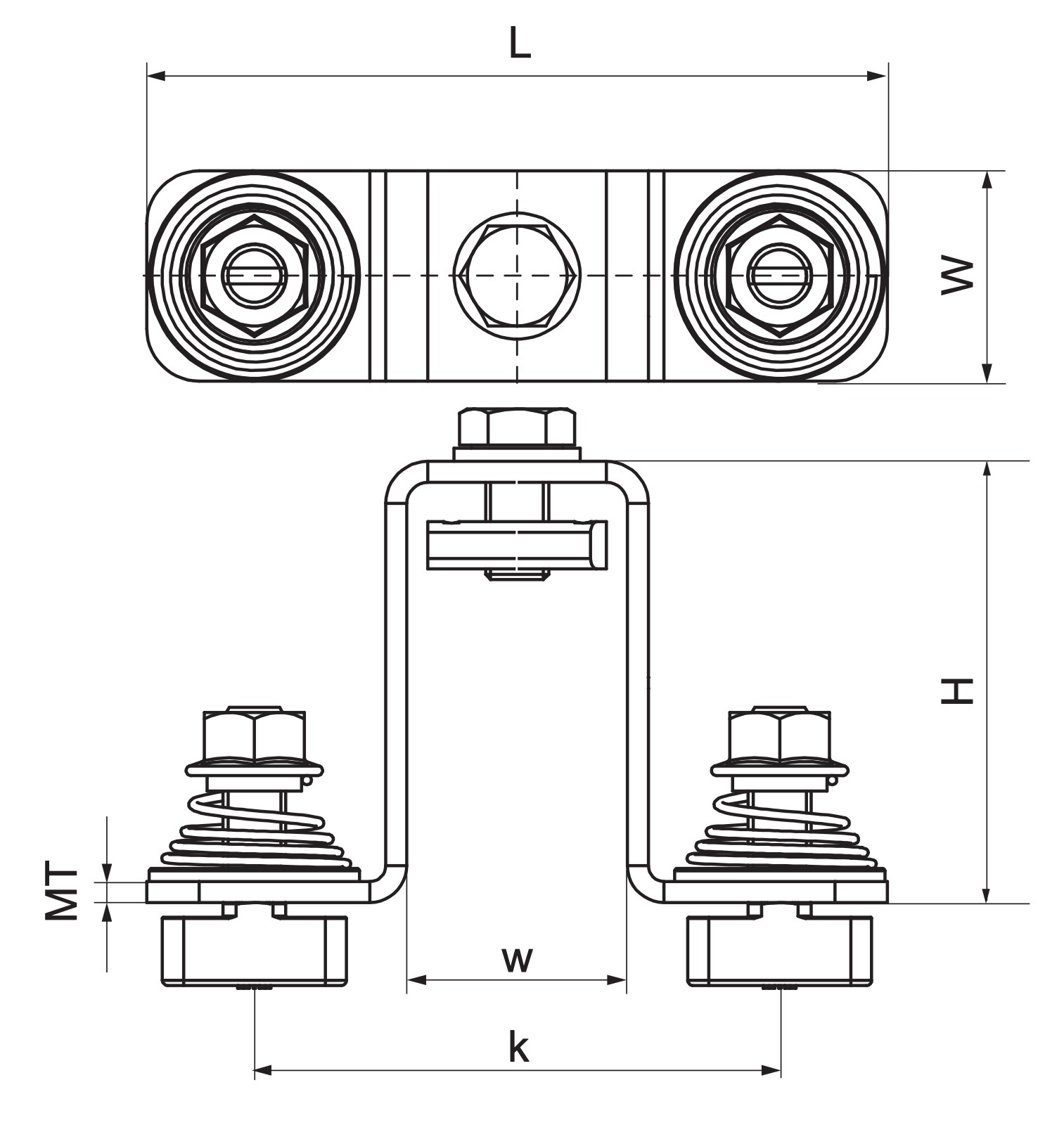

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6589117 |
| Producent | Walraven |
| Kod rodziny | H20553 |
| Dla rodzaju szyny | 80x80, 100x100, 100x120, 100x150 |
| Model | Złącze krzyżowe |
| Całkowita wysokość | 109,8 mm |
| Całkowita szerokość | 40 mm |
| Całkowita długość | 141 mm |
| Grubość materiału | 4 mm |
| Szerokość | 42 mm |
| Odległość od osi do osi | 100 mm |
| Moment obrotowy dla instalacji | 75 Nm |
| Maksymalne dopuszczalne obciążenie Faz | 3600 N |
| Maksymalne dopuszczalne obciążenie Fax | 2400 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 1125 |
Zastosowanie
Walraven Maxx Łącznik siodłowy (H20553) stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — prefabrykowany Łącznik Siodłowy. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 1125 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
