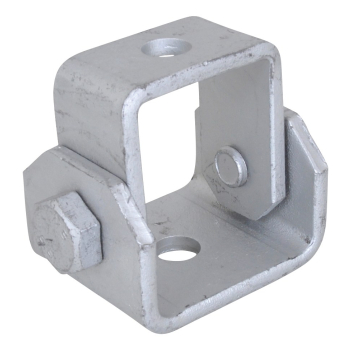

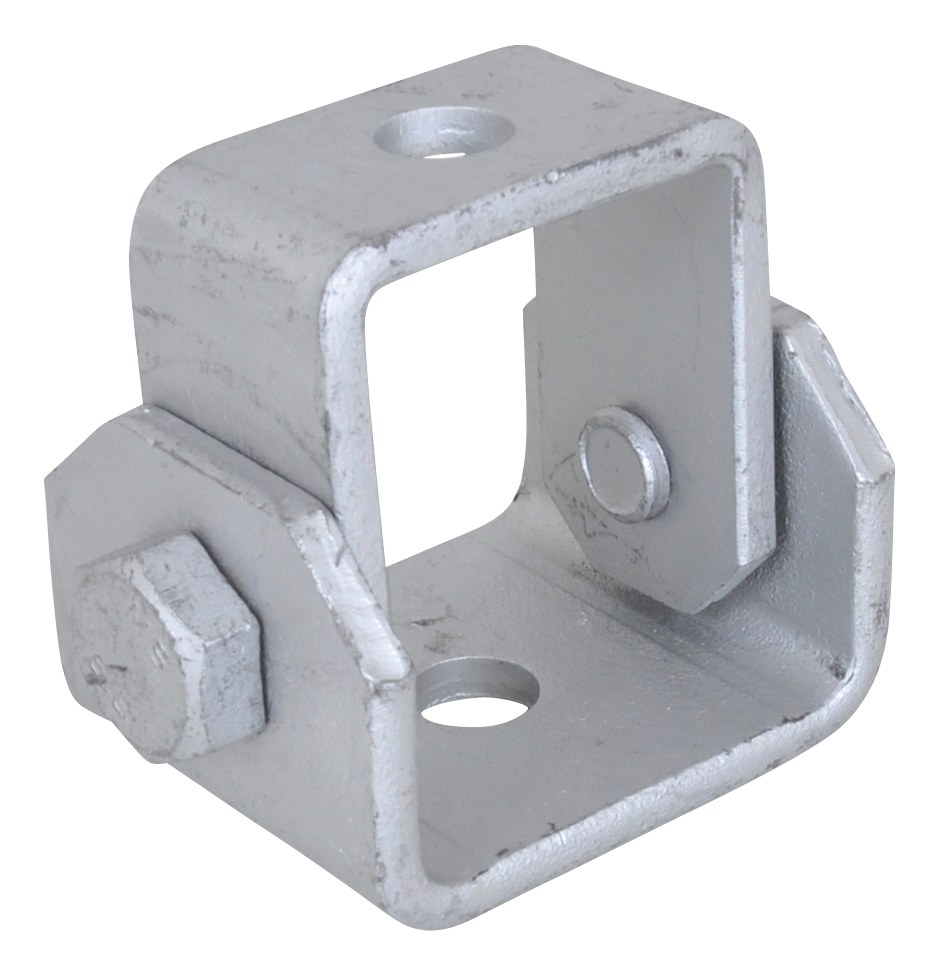

Walraven Łącznik przechylny BUP
Walraven Łącznik przechylny BUP to łącznik do szyn marki Walraven dla zawieszeń i usztywnień. Numer katalogowy producenta: 66588818. Maksymalne dopuszczalne obciążenie: 5000 N.
Najważniejsze cechy

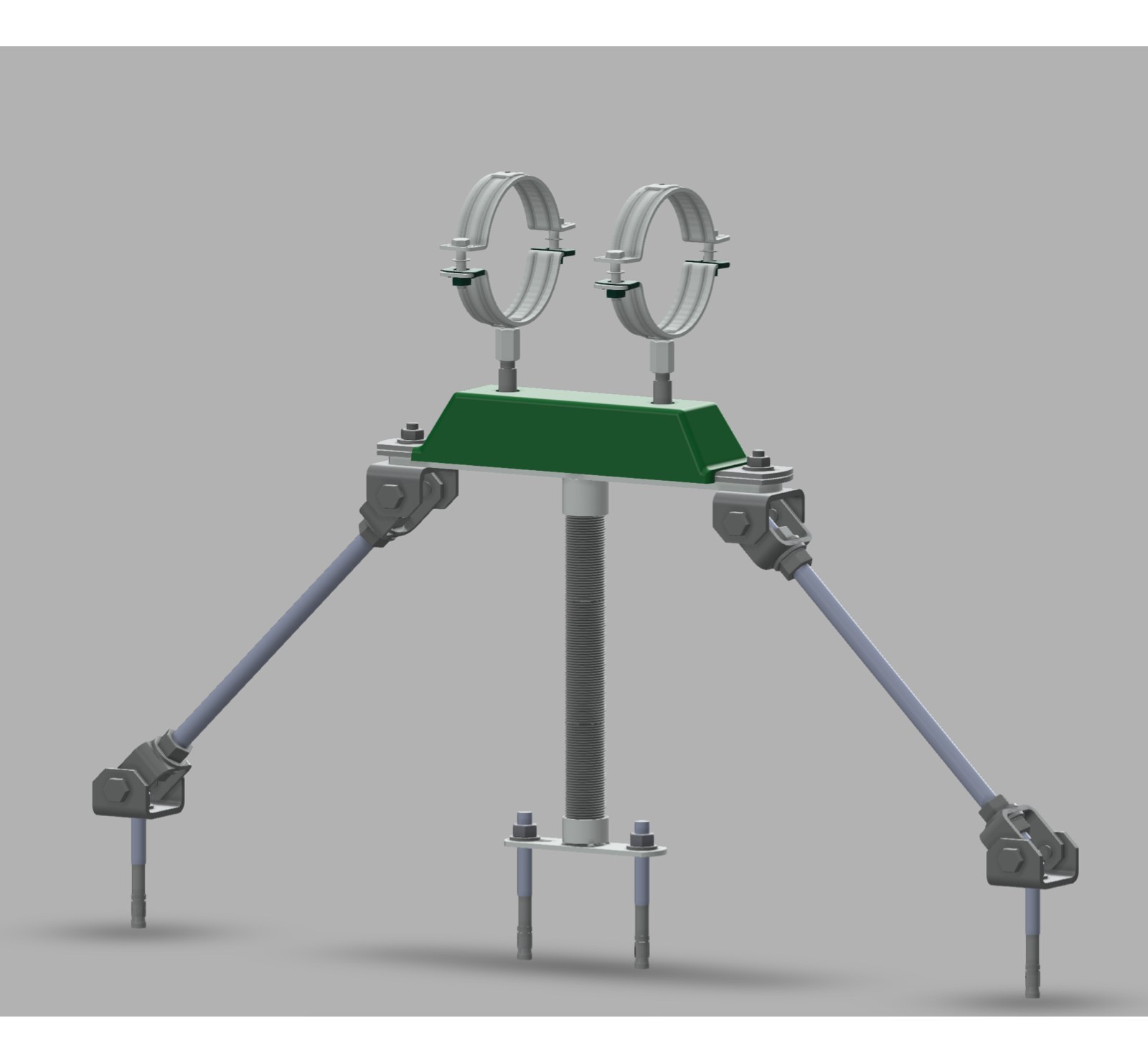

- do wykonywania odciągów (np. z pręta gwintowanego) pod dowolnym kątem
- możliwe jest mocowanie do ścian lub szyn montażowych
- regulowany kąt do 90°
- posiadają dwa otwory Ø 13mm
- materiał: stal
- produkt jest elementem systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- Max. dopuszczalne obciążenia podane przy montażu do ścian/stropów pod kątem 45°
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 66588818 |
| Producent | Walraven |
| Kod rodziny | H1253 |
| Dla rodzaju szyny | 41x21, 41x41, 41x51, 41x62, 41x82 |
| Model | Kąt podparcia |

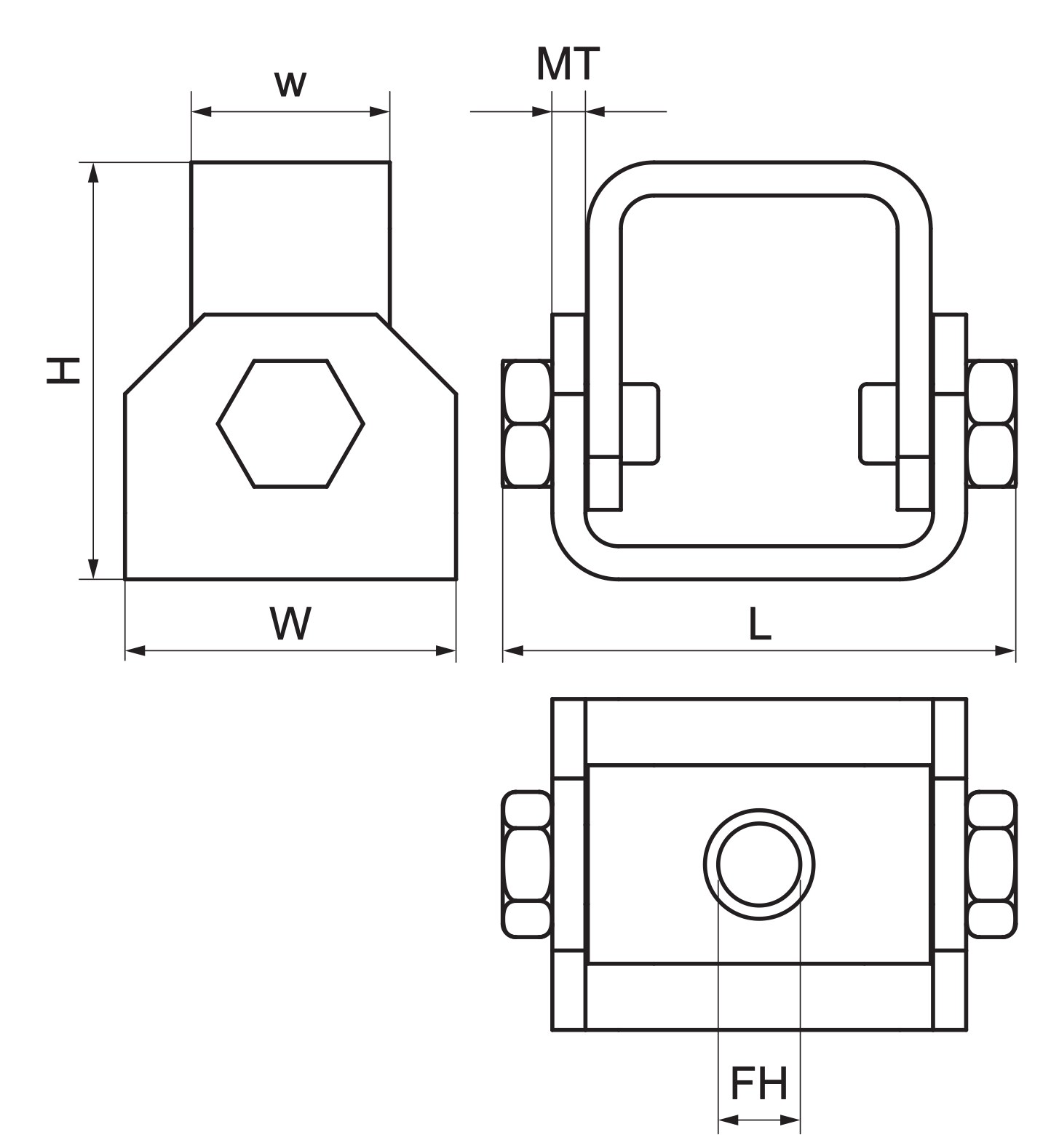

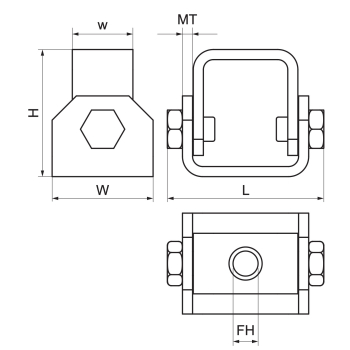

| Całkowita wysokość | 63 mm |
| Całkowita szerokość | 50 mm |
| Całkowita długość | 77,5 mm |
| Grubość materiału | 5 mm |
| Szerokość | 30 mm |
| Średnica otworu perforacji 1 | 12,4 mm |
| Maksymalne dopuszczalne obciążenie Faz | 5000 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 10 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 1740 |
Zastosowanie
Walraven Łącznik przechylny BUP stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — dla zawieszeń i usztywnień. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 10 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 10 szt.; pełna paleta (eur) — 1740 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
