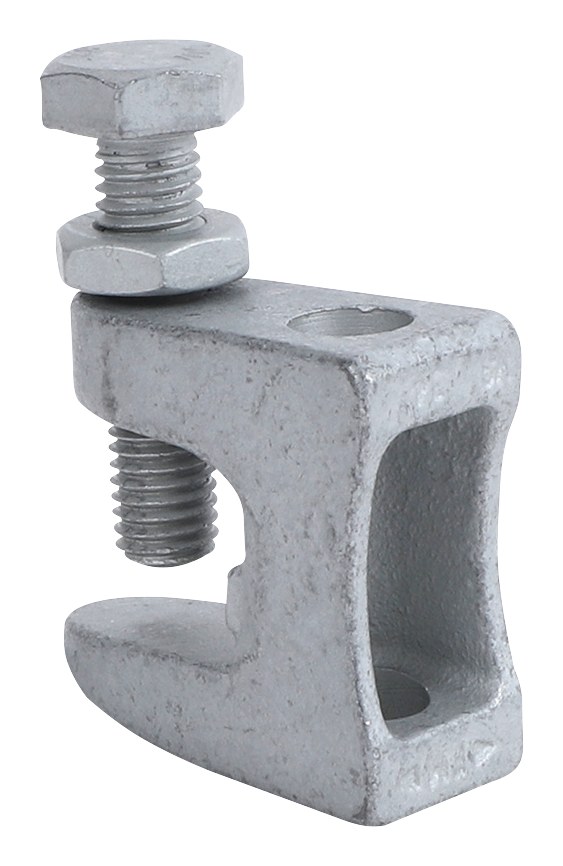

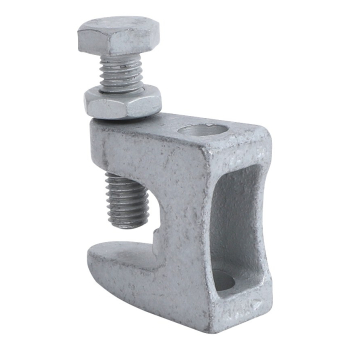

Walraven Klamra do dźwigaru model C BUP, M8
Walraven Klamra do dźwigaru model C BUP, M8 to klamra marki Walraven Obejmy do mocowania na kołnierzu belki. Numer katalogowy producenta: 6008008. Gwint łączący: M8. Maksymalne dopuszczalne obciążenie: 2500 N.
Najważniejsze cechy
- do solidnych mocowań na konstrukcjach stalowych bez wiercenia i spawania
- zgodne z VdS oraz FM, jeśli są stosowane do montażu rur o średnicy wyższej niż DN65 powinny być uzbrojone taśmą zabezpieczającą
- śruba z łbem sześciokątnym zgodna z DIN 933 klasa wytrzymałościowa 8.8, śruby ze specjalnym zakończeniem zgodne z EN ISO 4753 oraz nakrętką kontrującą
- produkt jest elementem systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- Zatwierdzenie FM i lista UL dla pręta wieszaka o rozmiarze M10

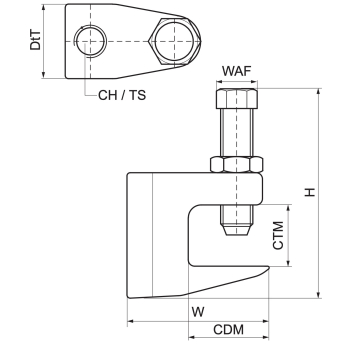

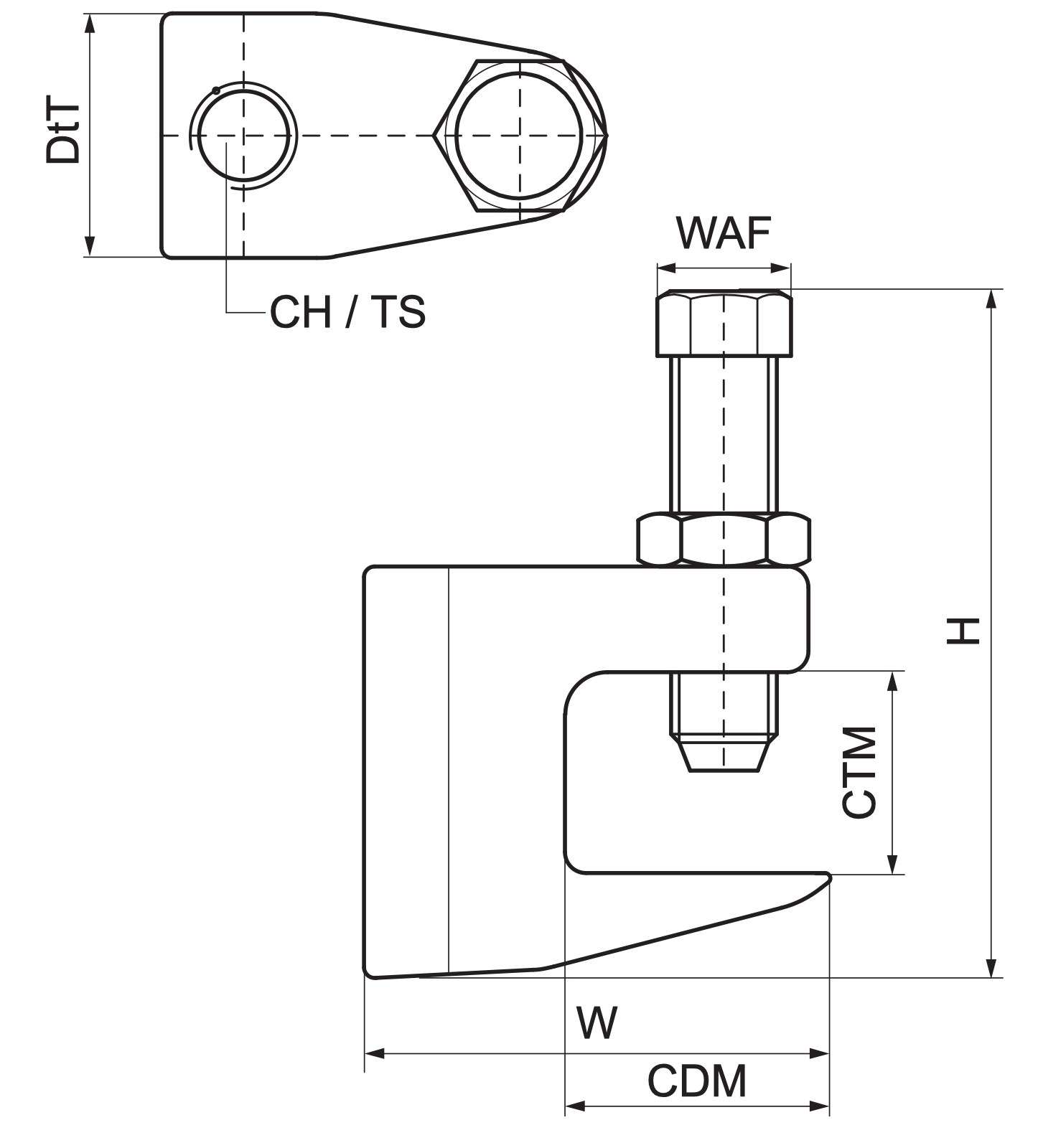

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6008008 |
| Producent | Walraven |
| Kod rodziny | K2003 |
| Maksymalna grubość Obejmy | 23 mm |
| Maksymalna głębokość zacisku | 29 mm |
| Całkowita wysokość | 62 mm |
| Całkowita szerokość | 50 mm |
| Całkowita głębokość | 21 mm |
| Rozmiar gwintu | M8 |
| Szerokość łba śruby | 17 mm |
| Maksymalne dopuszczalne obciążenie Faz | 2500 N |
| Aprobaty | VdS, ITB (KOT) |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 5400 |
Wszystkie rozmiary w serii (3 numerów katalogowych)
| Nr kat. | Maksymalna grubość Obejmy (mm) | Maksymalna głębokość zacisku (mm) | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 6008008 (ten produkt) | 23 | 29 | 62 | 50 |
| 6008010 | 20 | 23 | 62 | 44 |
| 6008910 | 20 | 23 | 62 | 44 |
Zastosowanie
Walraven Klamra do dźwigaru model C BUP, M8 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — Obejmy do mocowania na kołnierzu belki. Produkt należy do kategorii Klamry i zaczepy do dźwigarów w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: VdS, ITB (KOT). Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 5400 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe klamry i zaczepy do dźwigarów znajdziesz w kategorii Klamry i zaczepy do dźwigarów, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
