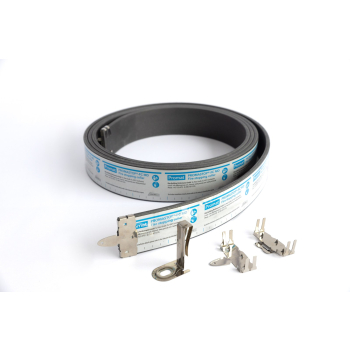

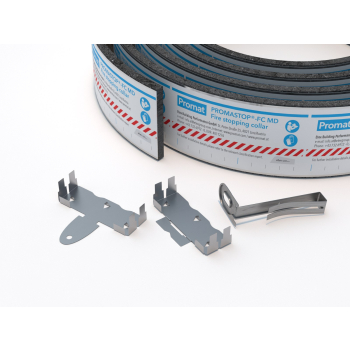

Uchwyt mocujący D do kołnierza PROMASTOP-FC MD Promat
Koszt wysyłki: od 18,00 zł
Numer katalogowy: PROMASTOP-FC-MD-UCHWYT-D
Kod producenta: 4076255
Średnica rury: do 200 mm
Klasa odporności ogniowej: EI 120
Rodzaj rur: PVC, PE, PP, rury stalowe w izolacji palnej
Opakowanie: 1 szt. (min. 10 szt.)
Zastosowanie: przejścia rur przez ściany i stropy
- Opis produktu
- Recenzje produktu (0)
Uchwyt mocujący D do kołnierza PROMASTOP-FC MD
Uchwyt mocujący D to dodatkowy element mocujący systemu kołnierzy w taśmie PROMASTOP-FC MD. Sprzedawany na sztuki – minimalne zamówienie to 10 sztuk i ich wielokrotność.
- Element: uchwyt mocujący D
- Zawartość opakowania: 1 szt. (min. zakup 10 szt. i wielokrotność)
- Klasa odporności ogniowej: EI 120 – rury z tworzyw ≤ 200 mm, klimatyzacja, rury stalowe w izolacji palnej
- Taśma kołnierza: szer. ok. 55 mm, grubość ok. 5,5 mm, stal nierdzewna + materiał pęczniejący
- Klasa reakcji na ogień: E
- Producent: Promat
Właściwości i parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | PROMASTOP-FC-MD-UCHWYT-D |
| Element | uchwyt mocujący D |
| Zawartość opakowania | 1 szt. (min. zakup 10 szt. i wielokrotność) |
| Klasa odporności ogniowej | EI 120 – rury z tworzyw ≤ 200 mm, klimatyzacja, rury stalowe w izolacji palnej |
| Taśma kołnierza | szer. ok. 55 mm, grubość ok. 5,5 mm, stal nierdzewna + materiał pęczniejący |
| Klasa reakcji na ogień | E |
| Indeks Promat | 4076255 |
| Dokumenty | ETA-19/0215, ITB-KOT-2022/2170, KDWU-46 |
| Producent | Promat |
Dobór długości kołnierza do średnicy rury
| Średnica instalacji | Długość kołnierza | Kołnierzy z opakowania | Klamer |
|---|---|---|---|
| 40 mm | 225 mm | 14 | 2 |
| 50 mm | 255 mm | 12 | 2 |
| 64 mm | 300 mm | 10 | 3 |
| 75 mm | 335 mm | 9 | 3 |
| 90 mm | 380 mm | 8 | 3 |
| 110 mm | 445 mm | 7 | 3 |
| 125 mm | 490 mm | 6 | 4 |
| 160 mm | 600 mm (2 kołnierze szeregowo) | 5 | 2 + 4 |
| 200 mm | 725 mm (2 kołnierze szeregowo) | 4 | 2 + 4 |
Pojedynczy kołnierz stosuje się do rur do Ø125 mm; powyżej Ø160 mm – dwa kołnierze szeregowo. Z jednego opakowania (taśma 3200 mm) wykonasz np. 7 kołnierzy na rury Ø110 mm.
Montaż
- Odmierz i utnij taśmę pod średnicę instalacji według tabeli.

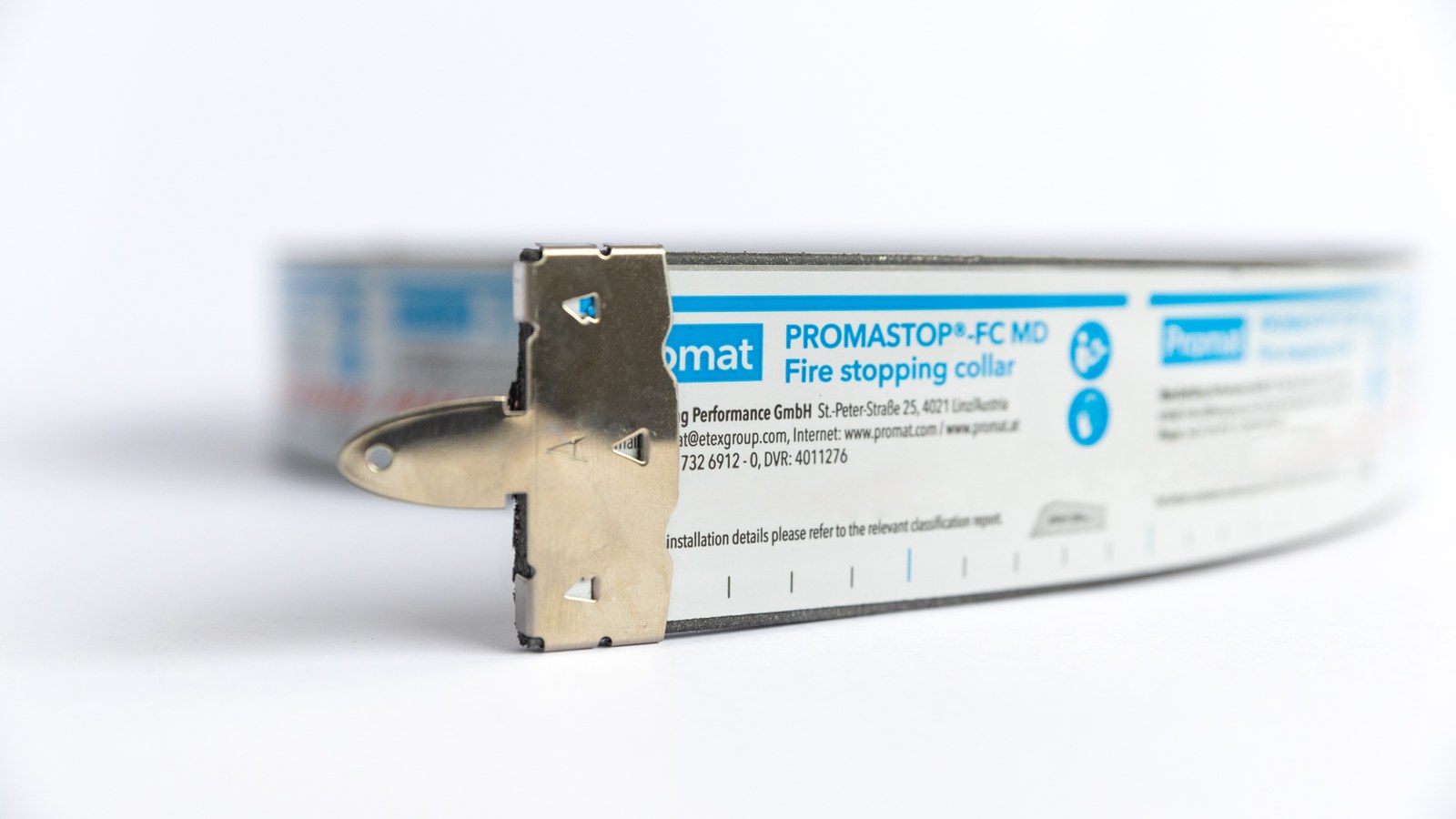

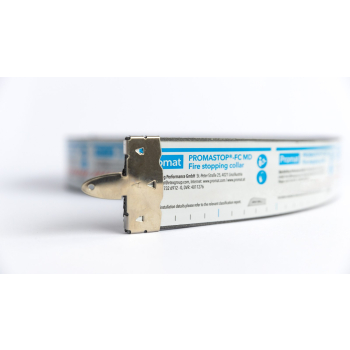

- Rozmieść symetrycznie uchwyty mocujące C, owiń kołnierz na rurze i zamknij go klamrą, odginając zaczep o 180°.
- Przymocuj uchwyty do ściany lub stropu odpowiednimi łącznikami. Oznacz przejście naklejką (7 szt. w opakowaniu).
FAQ – najczęstsze pytania
Co zawiera opakowanie PROMASTOP-FC MD?

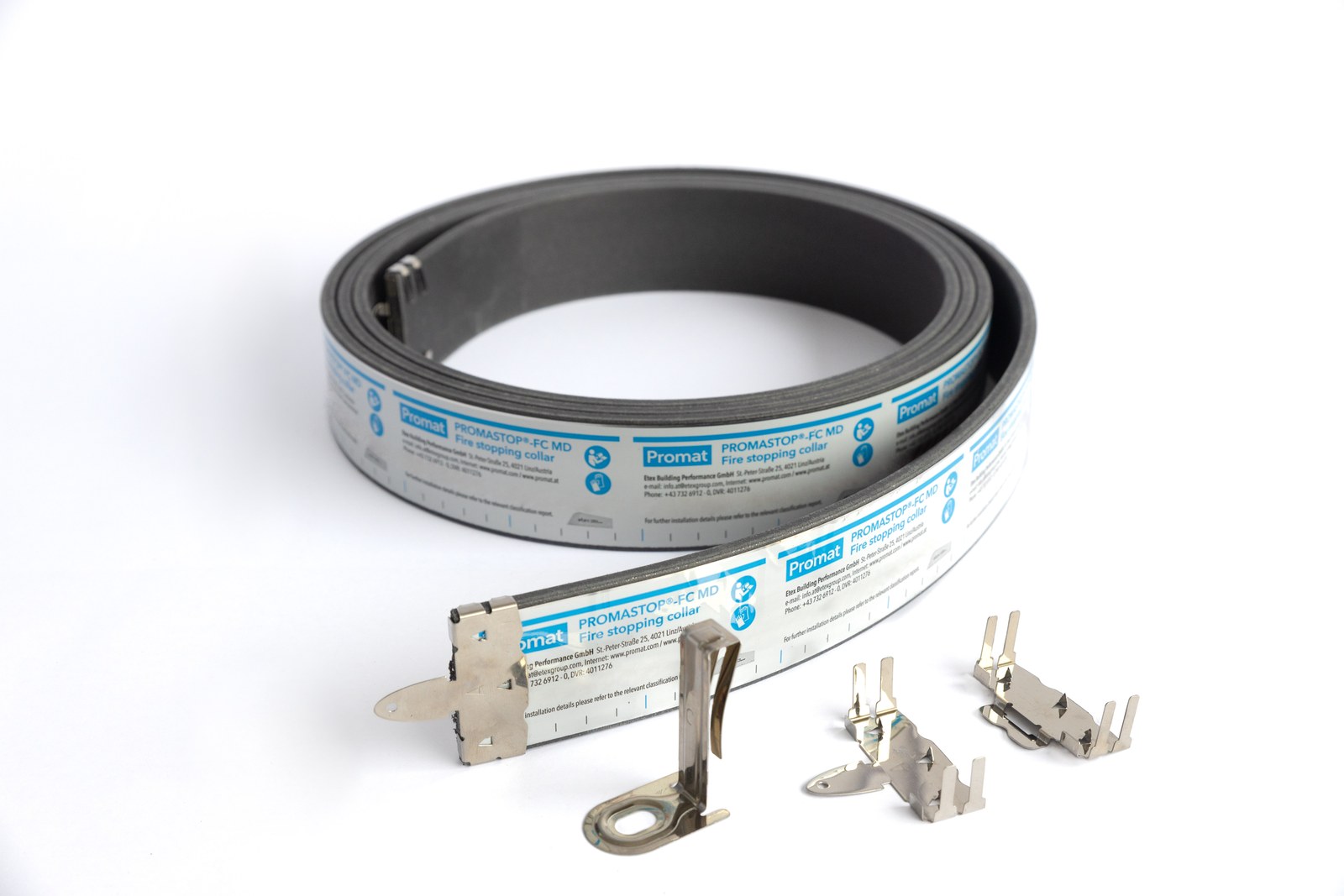

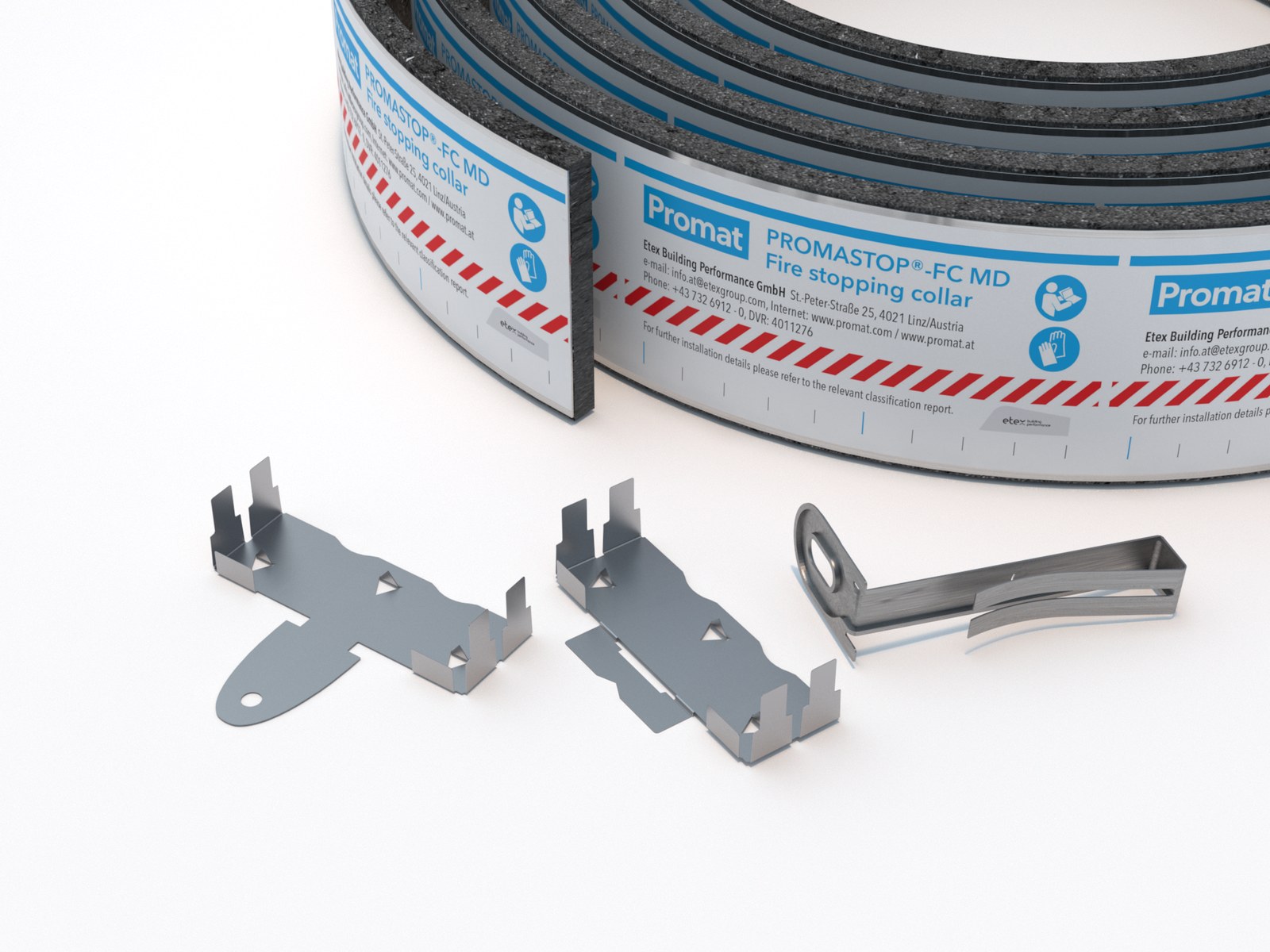

Taśmę kołnierzową 3200 mm, po 7 klamer zamykających A i B oraz 21 uchwytów mocujących C, a także 7 naklejek do oznakowania przejść.
Do jakich rur jest FC MD?
Do rur z tworzyw sztucznych o średnicy do 200 mm, instalacji klimatyzacji oraz rur stalowych w izolacji palnej – klasa EI 120.
Kiedy dokupić klamry i uchwyty?
Gdy z taśmy robisz więcej kołnierzy lub stosujesz kołnierze szeregowo przy dużych średnicach – klamry A/B, uchwyty C i D są dostępne osobno w wariantach.
Certyfikaty i dokumenty
Karta techniczna PROMASTOP-FC MD Europejska Ocena Techniczna ETA-19/0215 – PROMASTOP-FC MD Deklaracja właściwości użytkowych PROMASTOP-FC MD ITB-KOT-2022/2170 – przejścia instalacyjne Promat Krajowa deklaracja właściwości użytkowych KDWU-46 – przejścia instalacyjne Krajowy certyfikat 020-UWB-3027/W – przejścia instalacyjne Promat
Powiązane produkty
Gotowe kołnierze w stałych rozmiarach: PROMASTOP-FC3 i FC6; opaska w otworze – PROMASTOP-W. Pełną ofertę znajdziesz w kategorii kołnierze ogniochronne i na stronie marki Promat. Pomożemy dobrać system i przygotujemy wycenę B2B.
