Szyny montażowe i akcesoria
Systemowe profile montażowe C z pełnym osprzętem: szyny 27×18, 30×30, 41×21, 41×41, 41×62 i 41×82 (Walraven RapidStrut, RapidRail, Maxx; Niczuk SZ, XP, OG), konsole ścienne, kątowniki i łączniki, nakrętki i śruby szynowe, stopy podłogowe oraz zaczepy do dźwigarów. 1 084 produkty w ocynku galwanicznym, ogniowym, BUP1000 / Ultra Cover XP i stali nierdzewnej.
Szyny montażoweProfile 41×21, 41×41 i 41×62, ocynk i nierdzewna278 produktów
Konsole ścienne i zestawy konsolWsporniki ścienne do szyn, gotowe zestawy202 produkty
Łączniki i kątowniki do szynKątowniki, łączniki wzdłużne i krzyżowe211 produktów
Akcesoria do szynNakrętki, zaślepki, płytki i śruby do szyn301 produktów
Uchwyty i łączniki ścienne i podłogoweStopy, uchwyty i łączniki do ściany i podłogi69 produktów
Mocowania do dźwigarówZaciski i klamry do belek stalowych23 produkty
Niczuk Konsole obrócone OGSS90MF2,5 41X41, 480 mm
- Producent: Niczuk
- Numer katalogowy: 81041414801
- Kod producenta: OGSS90MF2,5L480

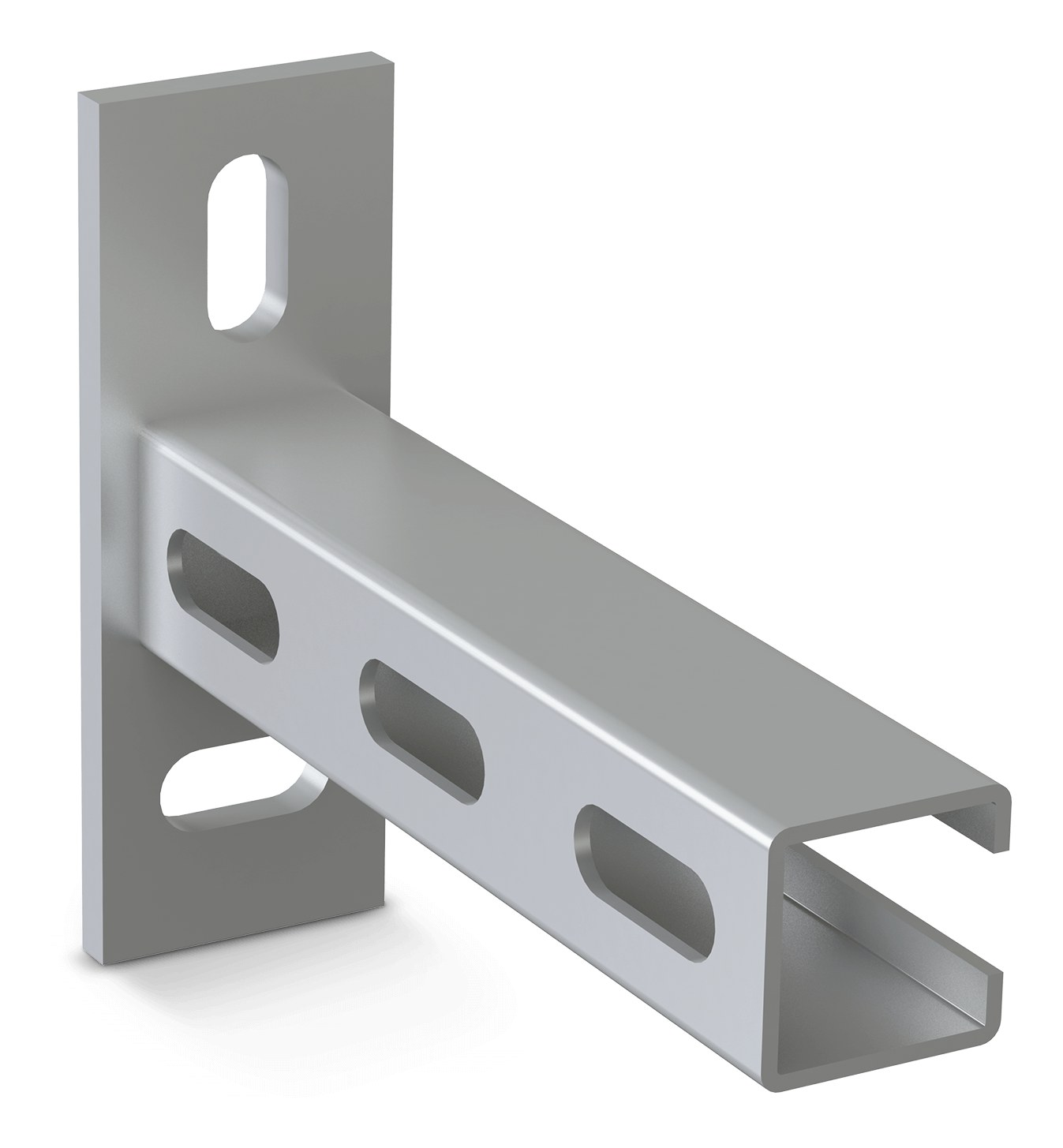

Niczuk Konsole obrócone SS90A2,0 30X30, 1000 mm
- Producent: Niczuk
- Numer katalogowy: 81030300000
- Kod producenta: SS90A2,0L1000
Niczuk Konsole obrócone SS90A2,0 30X30, 150 mm
- Producent: Niczuk
- Numer katalogowy: 81030301500
- Kod producenta: SS90A2,0L150
Niczuk Konsole obrócone SS90A2,0 30X30, 250 mm
- Producent: Niczuk
- Numer katalogowy: 81030302500
- Kod producenta: SS90A2,0L250
Niczuk Konsole obrócone SS90A2,0 30X30, 300 mm
- Producent: Niczuk
- Numer katalogowy: 81030303000
- Kod producenta: SS90A2,0L300
Niczuk Konsole obrócone SS90A2,0 30X30, 350 mm
- Producent: Niczuk
- Numer katalogowy: 81030303500
- Kod producenta: SS90A2,0L350
Niczuk Konsole obrócone SS90A2,0 30X30, 450 mm
- Producent: Niczuk
- Numer katalogowy: 81030304500
- Kod producenta: SS90A2,0L450
Niczuk Konsole obrócone SS90A2,0 30X30, 500 mm
- Producent: Niczuk
- Numer katalogowy: 81030305000
- Kod producenta: SS90A2,0L500
Niczuk Konsole obrócone SS90A2,0 30X30, 750 mm
- Producent: Niczuk
- Numer katalogowy: 81030307500
- Kod producenta: SS90A2,0L750

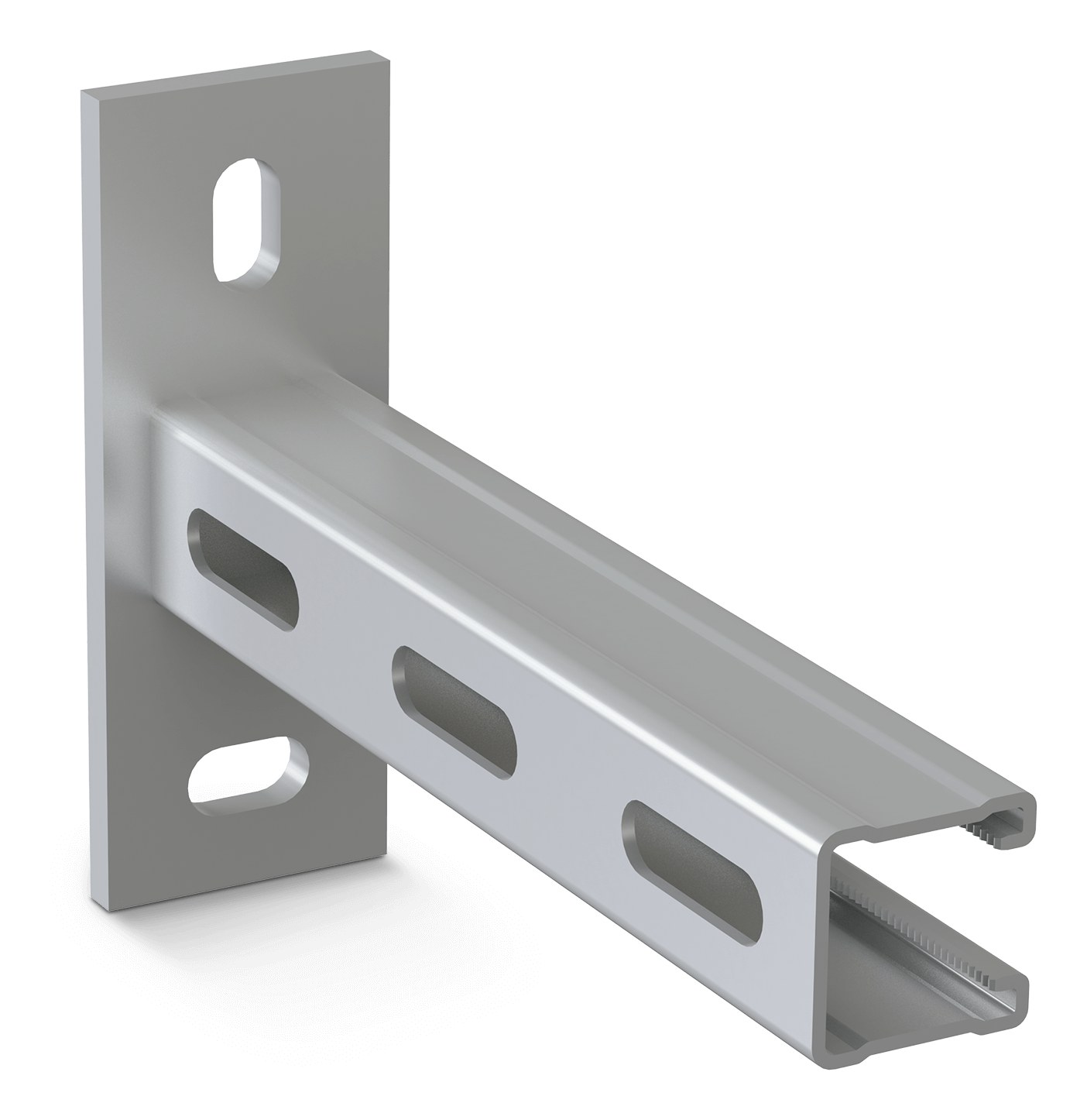

Niczuk Konsole obrócone SS90MF2,5 41X41, 1040 mm
- Producent: Niczuk
- Numer katalogowy: 81041410000
- Kod producenta: SS90MF2,5L1040
Niczuk Konsole obrócone SS90MF2,5 41X41, 240 mm
- Producent: Niczuk
- Numer katalogowy: 81041412400
- Kod producenta: SS90MF2,5L240
Niczuk Konsole obrócone SS90MF2,5 41X41, 320 mm
- Producent: Niczuk
- Numer katalogowy: 81041413200
- Kod producenta: SS90MF2,5L320
Niczuk Konsole obrócone SS90MF2,5 41X41, 480 mm
- Producent: Niczuk
- Numer katalogowy: 81041414800
- Kod producenta: SS90MF2,5L480
Niczuk Konsole obrócone SS90MF2,5 41X41, 560 mm
- Producent: Niczuk
- Numer katalogowy: 81041415600
- Kod producenta: SS90MF2,5L560
Niczuk Konsole obrócone SS90MF2,5 41X41, 800 mm
- Producent: Niczuk
- Numer katalogowy: 81041418000
- Kod producenta: SS90MF2,5L800
Dla kogo
Dla firm instalacyjnych i HVAC budujących trasy pod rury, kanały wentylacyjne i korytka kablowe, dla elektryków, monterów klimatyzacji oraz wykonawców konstrukcji wsporczych pod urządzenia. System szynowy zastępuje kątowniki spawane na budowie: elementy są ocynkowane fabrycznie, mają udokumentowaną nośność i montuje się je nakrętkami szynowymi bez wiercenia.
Z czego składa się trasa
| Element | Do czego | Kategoria |
|---|---|---|
| Szyna (profil C) | trawersy pod rury i kanały, ramy, montaż do ściany | Szyny montażowe |
| Konsola ścienna | wspornik z płytą do kotwienia – rury wzdłuż ściany, półki pod urządzenia | Konsole ścienne i zestawy konsol |
| Kątowniki, łączniki, kształtki | narożniki ram, łączenie szyn, złącza T i krzyżowe | Łączniki i kątowniki do szyn |
| Nakrętki szynowe, śruby młotkowe, podkładki, zaślepki | mocowanie obejm i akcesoriów w szynie | Akcesoria do szyn |
| Stopy i uchwyty ścienne/podłogowe | stawianie ram na posadzce, mocowanie szyn do ściany | Uchwyty i łączniki ścienne i podłogowe |
| Zaczepy do dźwigarów | podwieszanie tras do belek stalowych bez wiercenia | Mocowania do dźwigarów |
Jak dobrać profil
41×21 (lekki)
Konsole ścienne, krótkie zawiesia, trasy kablowe, obejmy kilku rur na ścianie.
41×41 (standard)
Trawersy do 1–2 m, rury do DN 150, kanały, ramy urządzeń, konsole do 1 m.
41×62 / 41×82 (ciężkie, podwójne)
Rozpiętości 2–4 m, ciężkie kolektory i kanały, ramy pod agregaty.
27×18 / 30×30 / 38×40 (lekkie)
Rury do DN 25–50, przewody elektryczne, klimatyzatory split, montaż bezpośrednio do ściany.
Grubość blachy (L/M/H u Walravena, 1,5/2,0/2,5 u Niczuka) zmienia nośność zginania nawet o 60–70 % przy tym samym wymiarze – dobieraj z tabel nośności w kartach szyn, a potem sprawdź kotwę i pręt, które zwykle ograniczają układ.
Najczęstsze pytania
Czy nakrętki szynowe Walraven i Niczuk są zamienne?
W profilach 41 (szczelina ok. 22 mm) zwykle tak, ale nośność deklarowana dotyczy kompletu jednego producenta. W profilach lekkich (27×18, 30×30) systemy się różnią.
Jaki rozstaw kotew przy szynie na ścianie?
Co 0,6–1,0 m przy obciążeniu ciągłym; w betonie kotwy sworzniowe M8–M10, w murze kołki ramowe, w pustakach kotwy chemiczne z tuleją siatkową.
Jak zabezpieczyć szynę po cięciu?
Krawędź pomaluj farbą cynkową (szczególnie ocynk ogniowy na zewnątrz); w środowisku C4+ zamawiaj docięte odcinki lub stal nierdzewną.
