Walraven Maxx Kątownik 90° (H20517)
Koszt wysyłki: od 43,05 zł
Numer katalogowy: 6681010
Kod producenta: 6681010
Wykończenie: ocynk ogniowy
Seria: Maxx
Pasuje do szyny: 80x80
Model: Kąt
Kąt: 90 °
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

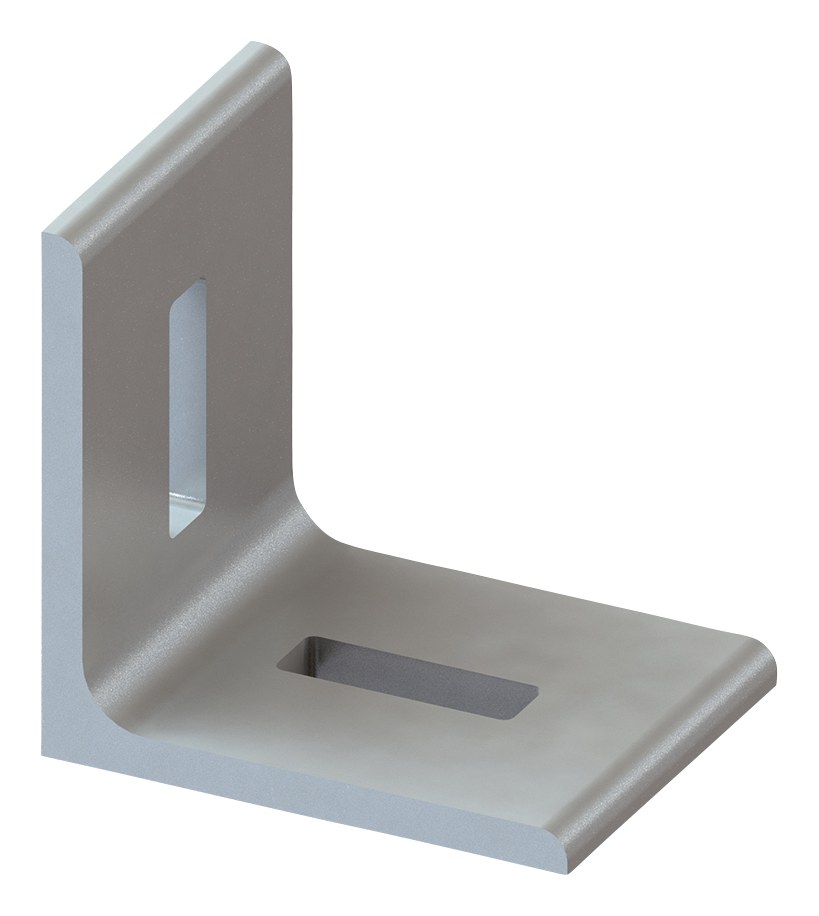

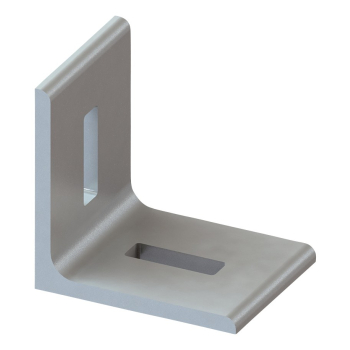

Walraven Maxx Kątownik 90° (H20517)
Walraven Maxx Kątownik 90° (H20517) to kątownik do szyn marki Walraven do tworzenia połączeń z użyciem systemu Maxx. Numer katalogowy producenta: 6681010. Maksymalne dopuszczalne obciążenie: 14500 N.
Najważniejsze cechy
- 2-otworowy łącznik do profili Maxx
- dla dodatkowej stabilności wykonany z L-kształtnej stali
- materiał: stal S235JR
- ocynkowane ogniowo

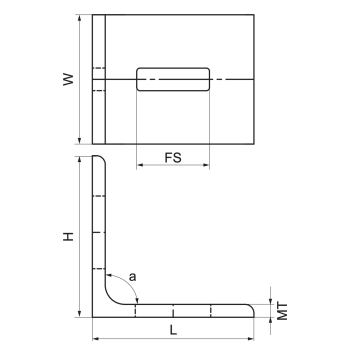

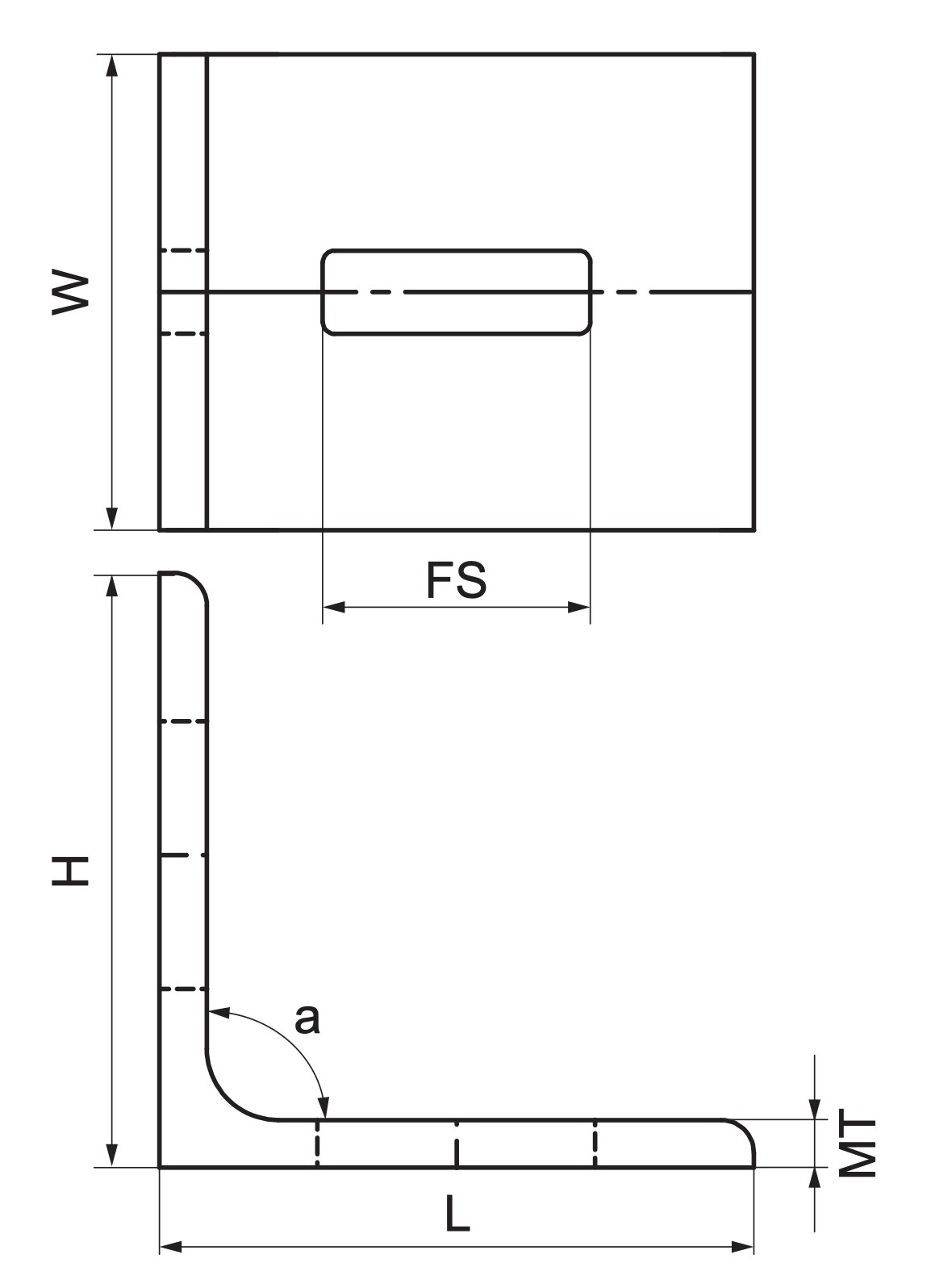

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6681010 |
| Producent | Walraven |
| Kod rodziny | H20517 |
| Dla rodzaju szyny | 80x80 |
| Model | Kąt |
| Kąt | 90 ° |
| Całkowita wysokość | 100 mm |
| Całkowita szerokość | 80 mm |
| Całkowita długość | 100 mm |
| Grubość materiału | 8 mm |
| Gniazdo mocujące | 45x14 mm |
| Moment obrotowy dla instalacji | 75 Nm |
| Maksymalne dopuszczalne obciążenie Faz | 14500 N |
| Maksymalne dopuszczalne obciążenie Fax | 5000 N |
| Opakowanie 1 Kształt | Luzem |
| Opakowanie typu 1 - ilość | 1 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 440 |
Zastosowanie

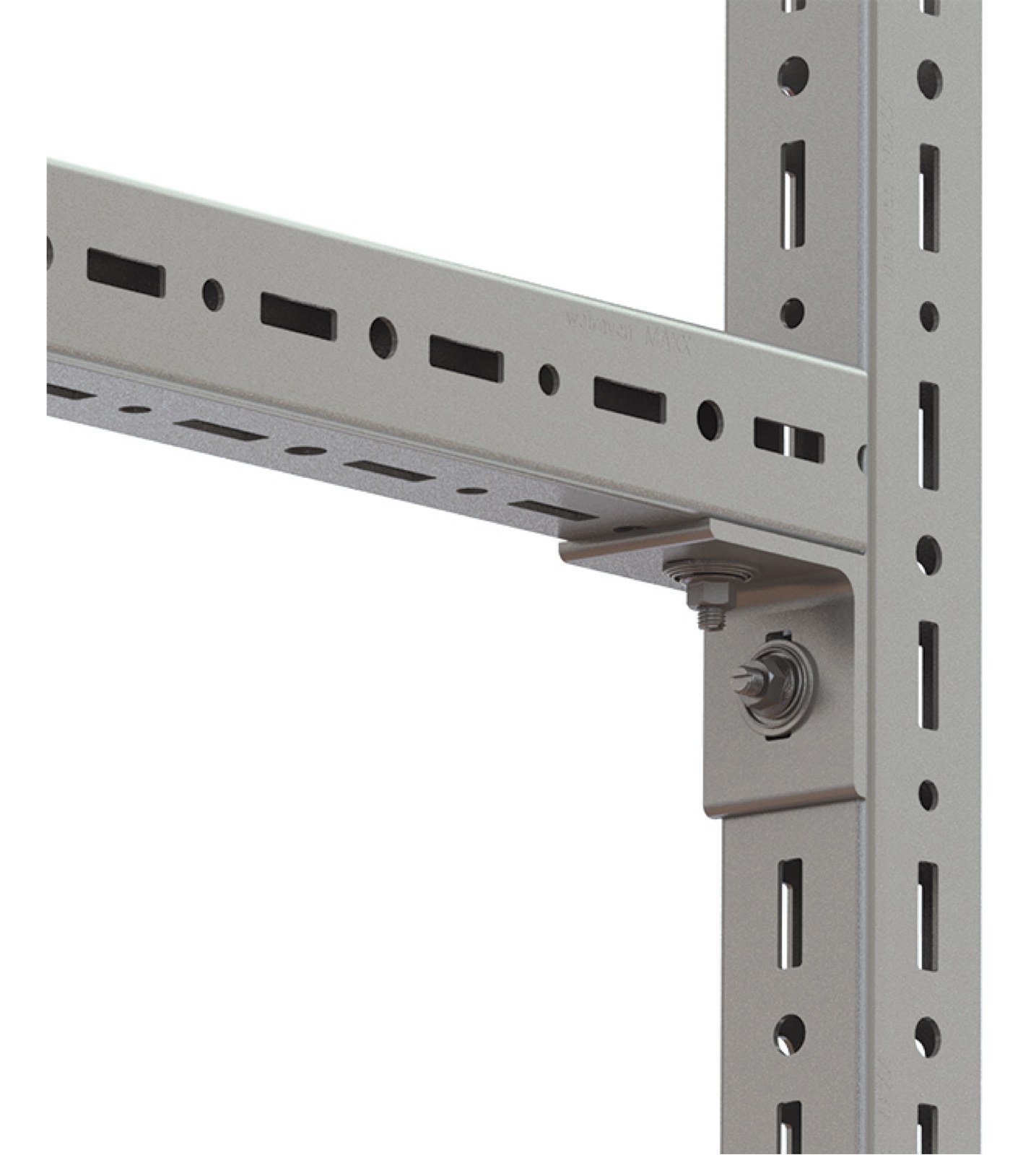

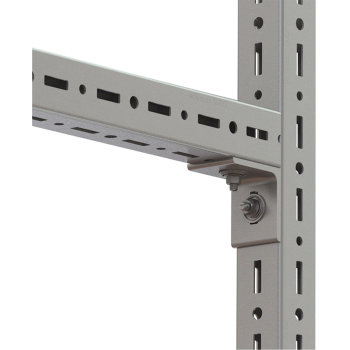

Walraven Maxx Kątownik 90° (H20517) stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do tworzenia połączeń z użyciem systemu Maxx. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Luzem po 1 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (luzem) zawiera 1 szt.; pełna paleta (eur) — 440 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
