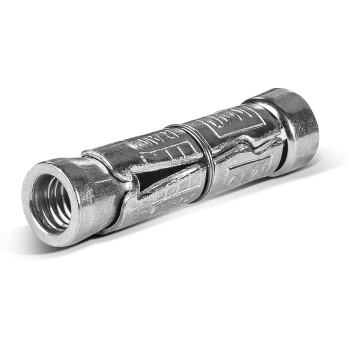

Tuleja kotwy Rawlbolt R-RB M10 Rawlplug, 100 szt.
Koszt wysyłki: od 18,00 zł
Numer katalogowy: R-RB-M10W
Kod producenta: R-RB-M10W
Kod EAN: 5906675283531
Wykończenie: stal ocynkowana
Seria: Rawlbolt R-RB
Średnica otworu: 16 mm
Głębokość wiercenia: 65 mm
Opakowanie: 100 szt.
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)
Tuleja kotwy Rawlbolt R-RB M10 – wiertło 16 mm, otwór min. 65 mm

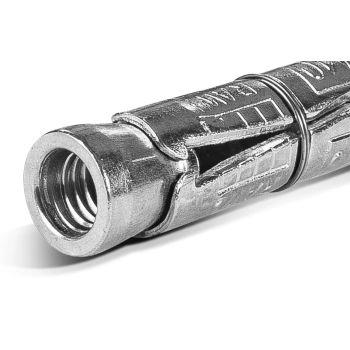

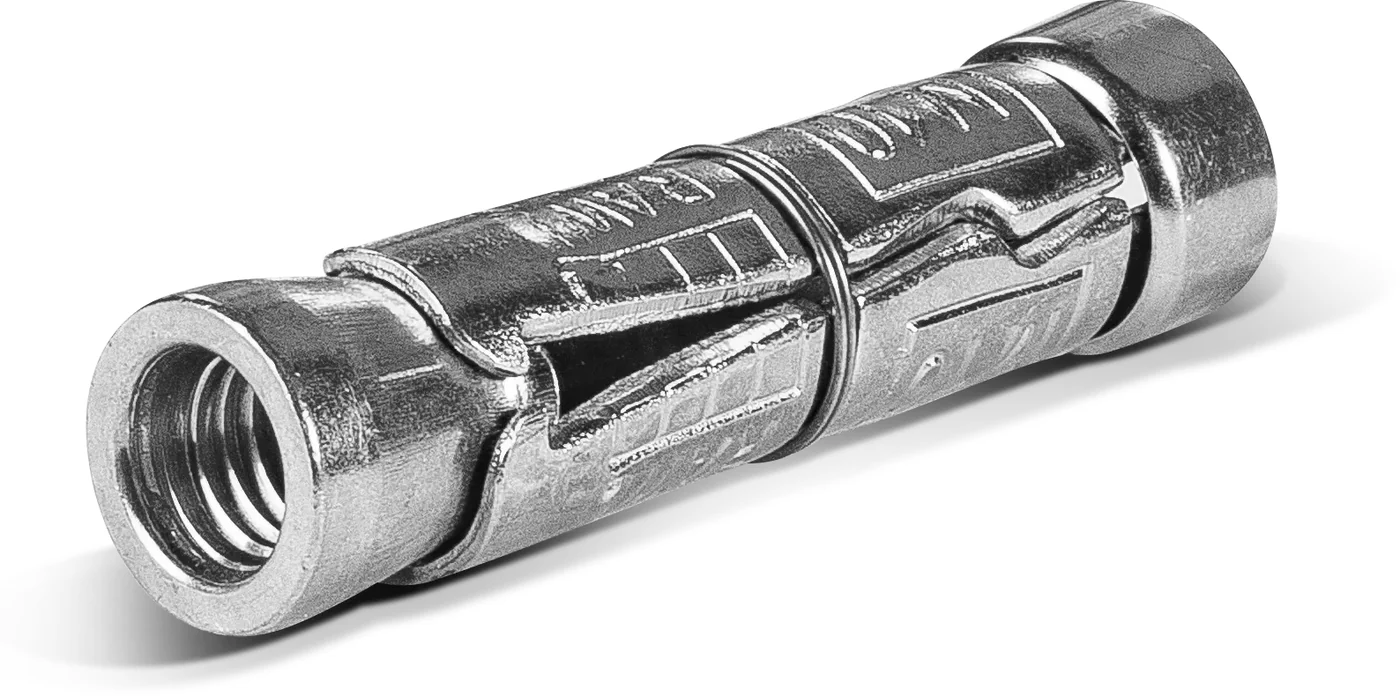

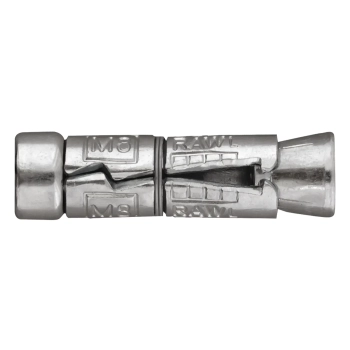

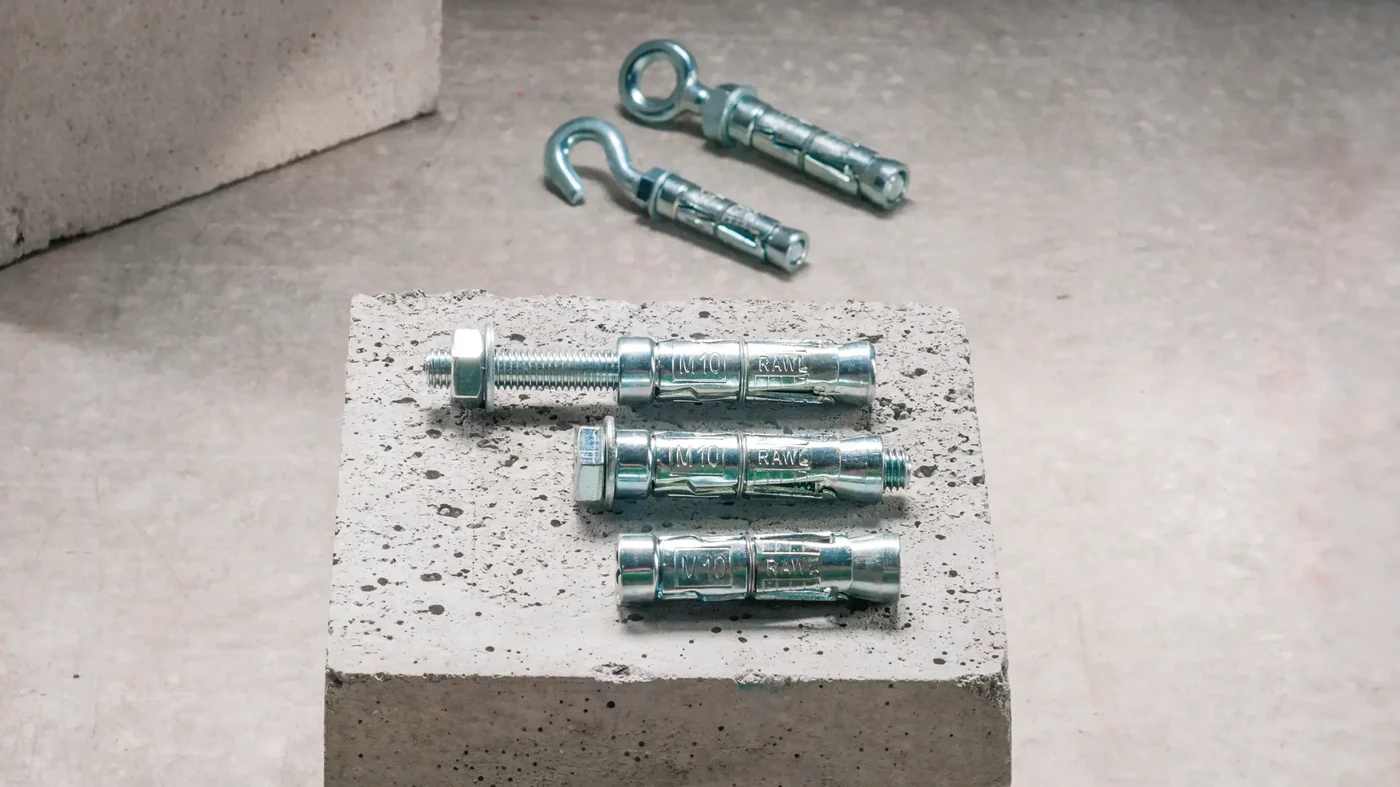

Tuleja kotwy Rawlbolt R-RB M10 marki Rawlplug to trójsegmentowa tuleja rozprężna kotwy Rawlbolt pod śrubę M10. Dobra tam, gdzie zwykła kotwa opaskowa nie ma pewnego oparcia: w płytach kanałowych, stropach Teriva, cegle pełnej, bloczkach i pustakach silikatowych. Śrubę albo hak M10 dobierasz osobno, do grubości mocowanego elementu. Do montażu potrzebujesz wiertła 16 mm i otworu o głębokości co najmniej 65 mm. W opakowaniu 100 szt.

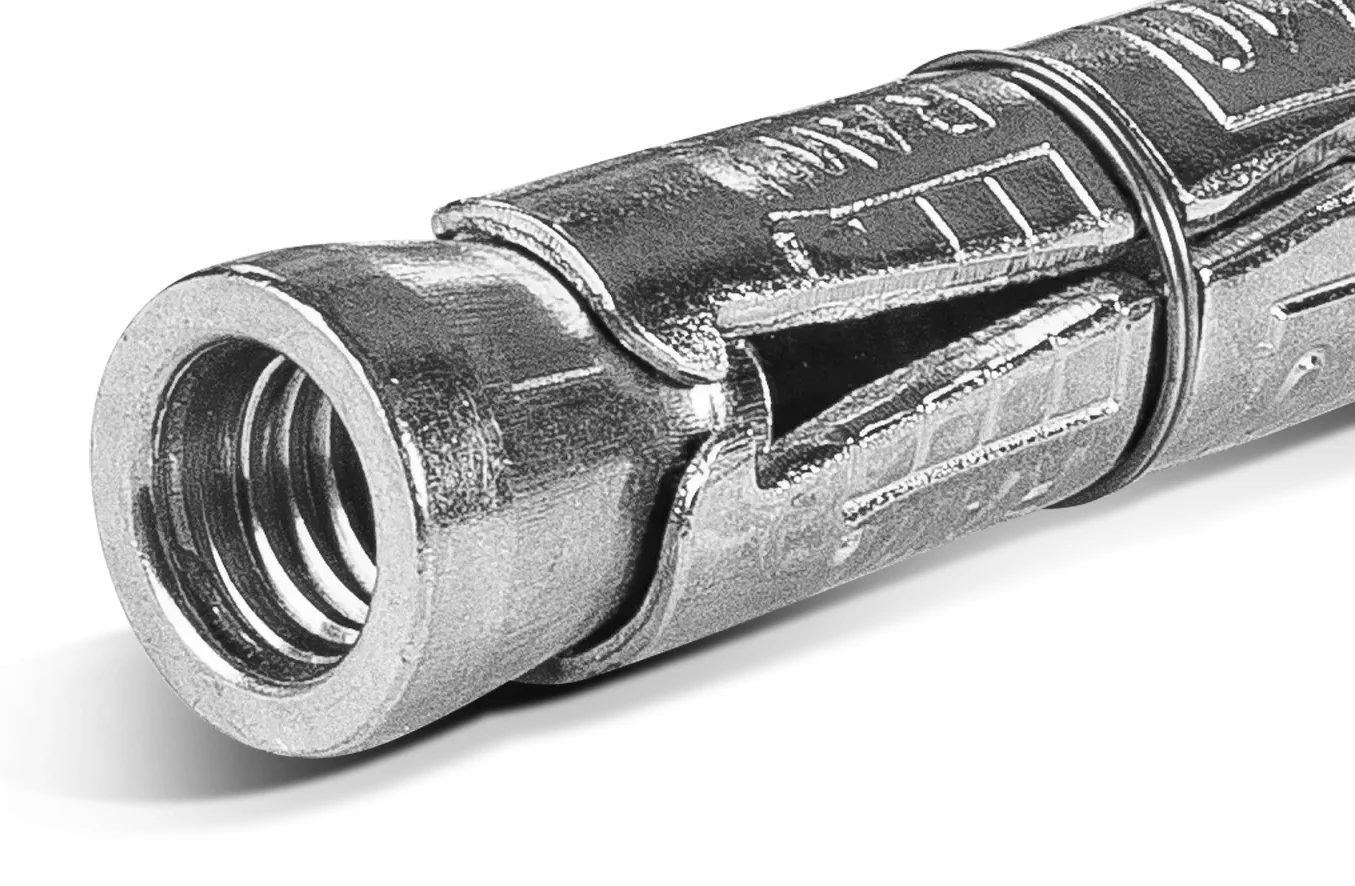

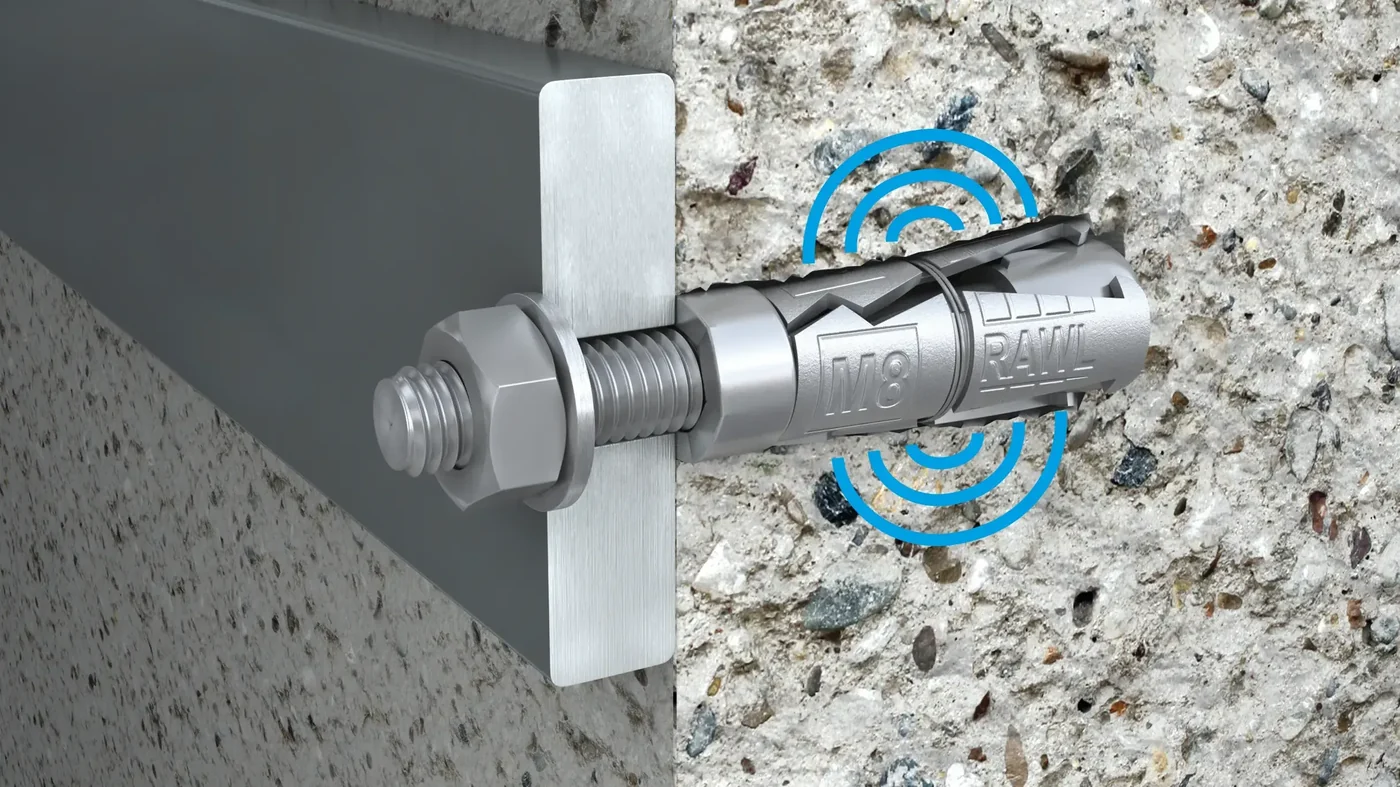

- Trójsegmentowa tuleja – maksymalny rozpór i pewne trzymanie
- Do płyt kanałowych, stropów Teriva, cegły pełnej i bloczków
- Pod śrubę lub hak M10
- Rekomendowana do zamocowań z wymaganą odpornością ogniową

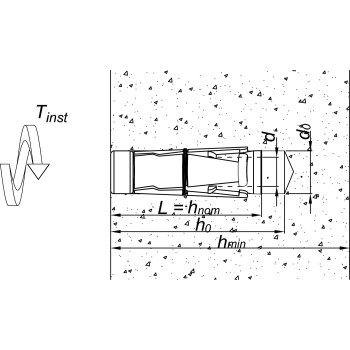

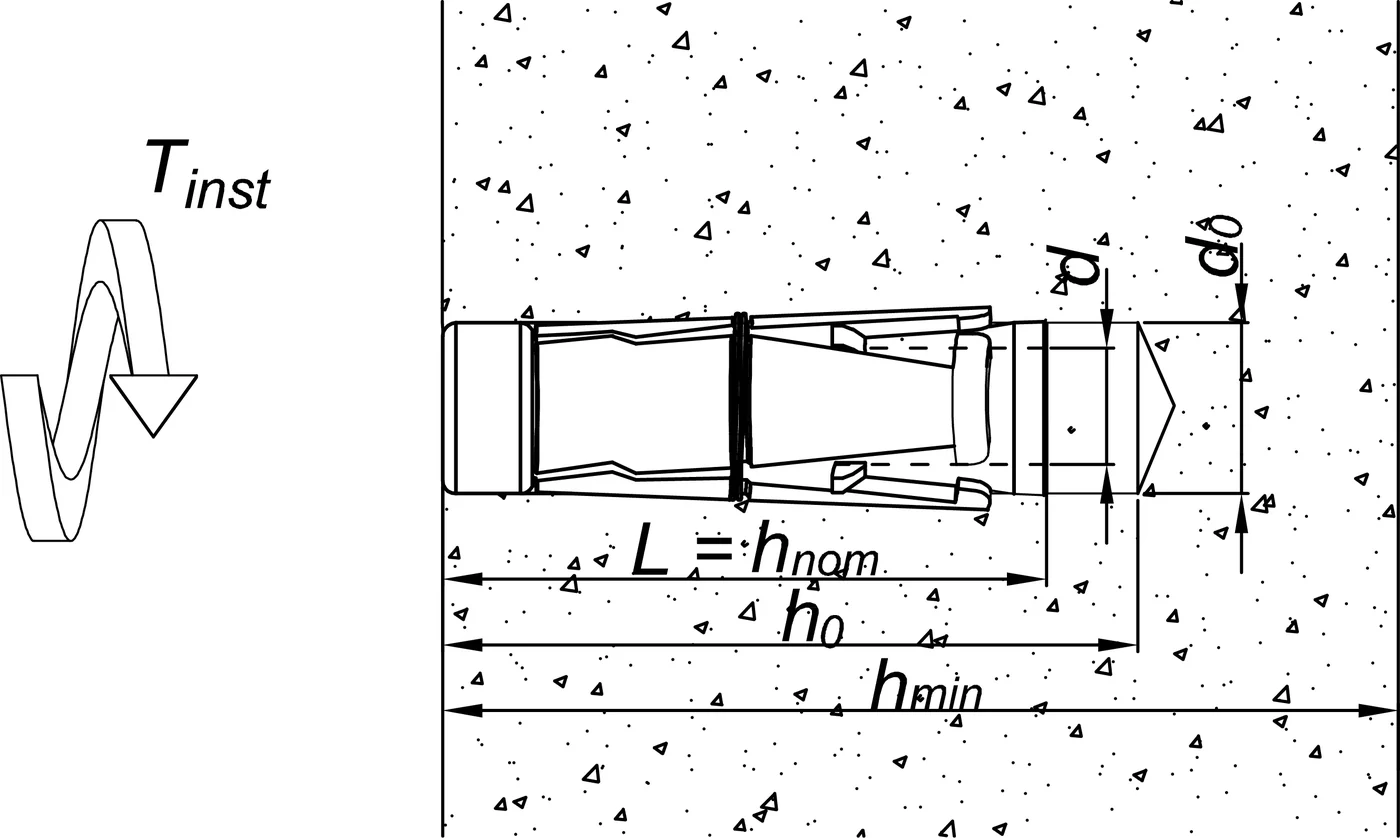

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Numer katalogowy | R-RB-M10W |
| Marka | Rawlplug |
| Seria | Rawlbolt R-RB |
| Gwint śruby | M10 |
| Średnica zewnętrzna tulei | 16 mm |
| Długość tulei | 60 mm |
| Średnica otworu w elemencie mocowanym | 11 mm |
| Średnica wiertła (otworu w podłożu) d0 | 16 mm |
| Min. głębokość otworu h0 | 65 mm |
| Głębokość osadzenia hnom | 60 mm |
| Moment dokręcający Tinst | 27 Nm |
| Materiał / wykończenie | stal ocynkowana |
| Podłoża | płyta betonowa kanałowa, płyta betonowa kanałowa C30/37-C50/60, cegła ceramiczna pełna ≥ 20MPa, bloczek pełny z betonu kruszywowego, lekkiego LAC 5 ≥ 5MPa, pustak silikatowy drążony ≥ 15MPa, betonowy pustak stropowy (np. Teriva) |
| Opakowanie | 100 szt. – opakowanie kartonowe |
| Waga opakowania | 4,002 kg |
| EAN opakowania | 5906675283531 |
Zastosowanie
Tuleja kotwy Rawlbolt R-RB M10 sprawdza się m.in. przy montażu takich elementów: bariery, konstrukcje betonowe, drzwi i okna, bramy, naprawa maszyn, konstrukcje murowe, instalacje sanitarne i gazowe, konstrukcje stalowe.

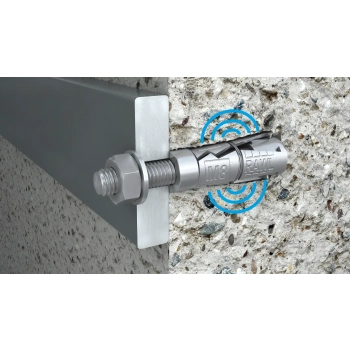

Montaż krok po kroku
- Wywierć otwór wiertłem 16 mm na głębokość co najmniej 65 mm.
- Wydmuchaj pył z otworu co najmniej 4 razy ręczną pompką.
- Włóż tuleję do otworu i dobij ją młotkiem, aż zrówna się z podłożem.
- Przyłóż element i wkręć śrubę albo hak M10, dokręcając momentem 27 Nm.
Dokumenty producenta
Do pobrania przy produkcie: karta produktu. Nośności dla poszczególnych podłoży znajdziesz w karcie produktu i w ocenie technicznej – zależą od rodzaju podłoża i warunków montażu.
FAQ – najczęstsze pytania
Jakie wiertło do tulei Rawlbolt R-RB?
Wiertło 16 mm. Otwór w podłożu powinien mieć co najmniej 65 mm głębokości.
Do jakich podłoży nadaje się tuleja Rawlbolt R-RB?
Według producenta: płyta betonowa kanałowa, płyta betonowa kanałowa C30/37-C50/60, cegła ceramiczna pełna ≥ 20MPa, bloczek pełny z betonu kruszywowego, lekkiego LAC 5 ≥ 5MPa, pustak silikatowy drążony ≥ 15MPa, betonowy pustak stropowy (np. Teriva).
Ile sztuk jest w opakowaniu?
100 szt. Sprzedajemy pełne opakowania producenta – cena dotyczy całego opakowania.
