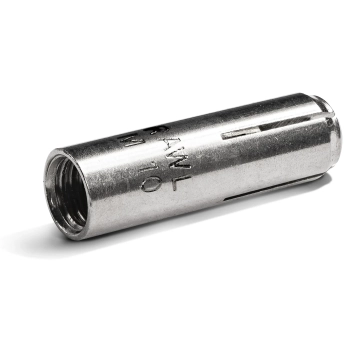

Kotwa wbijana z gwintem wewnętrznym R-DCA M12x50 mm Rawlplug, 50 szt.
Koszt wysyłki: od 18,00 zł
Numer katalogowy: R-DCA-12-50
Kod producenta: R-DCA-12-50
Kod EAN: 5906675152004
Wykończenie: stal ocynkowana galwanicznie
Seria: R-DCA
Średnica otworu: 15 mm
Głębokość wiercenia: 52 mm
Opakowanie: 50 szt.
- Opis produktu
- Do pobrania (5)
- Recenzje produktu (0)
Kotwa wbijana z gwintem wewnętrznym R-DCA M12x50 mm – wiertło 15 mm, otwór min. 52 mm

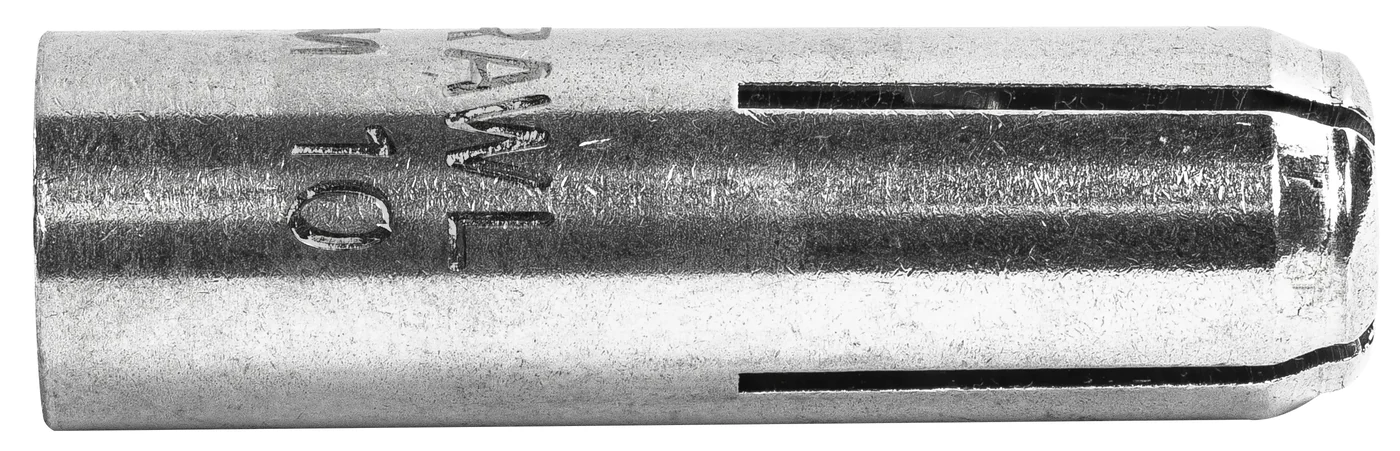

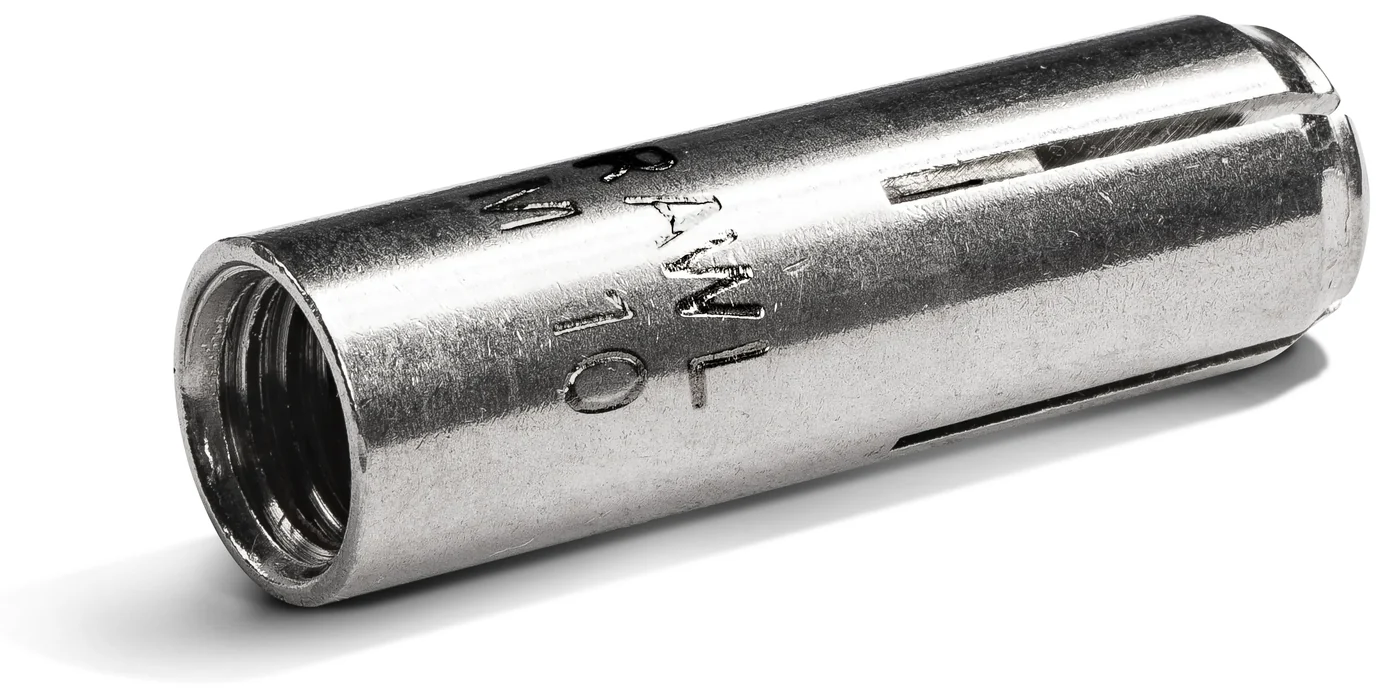

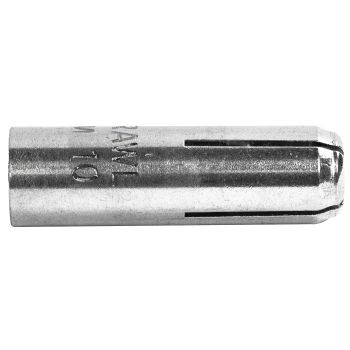

Kotwa wbijana z gwintem wewnętrznym R-DCA M12x50 mm marki Rawlplug to stalowa kotwa tulejowa z gwintem wewnętrznym (potocznie kotwa rozbijana): wbijasz ją młotkiem w otwór w betonie i rozpierasz pobijakiem. Po montażu wkręcasz w nią pręt gwintowany albo śrubę, dlatego dobrze sprawdza się przy podwieszaniu instalacji pod stropem. Ma europejską ocenę techniczną ETA-13/0584 do zakotwień wielopunktowych w betonie zarysowanym i niezarysowanym klasy C20/25–C50/60 oraz krajową ocenę KOT-2017/0165. Do montażu potrzebujesz wiertła 15 mm i otworu o głębokości co najmniej 52 mm. W opakowaniu 50 szt.
- Gwint wewnętrzny – pod pręt gwintowany albo śrubę

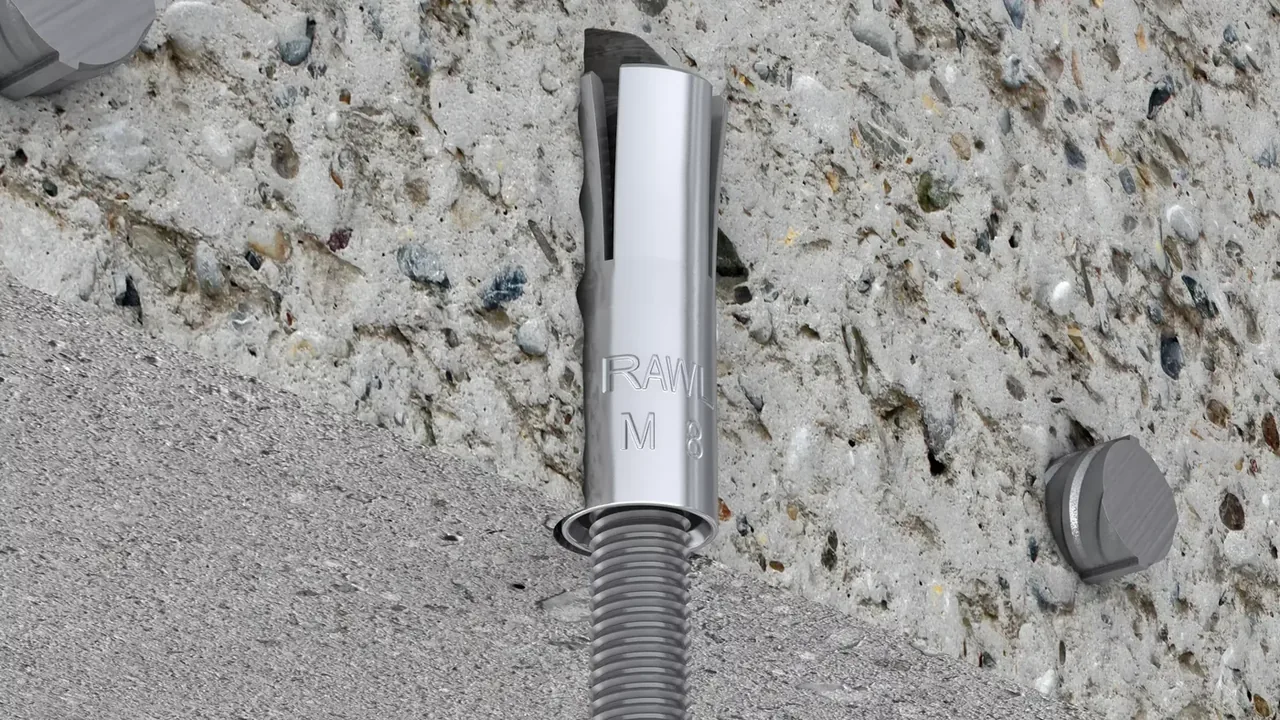

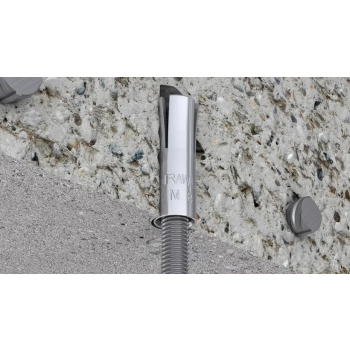

- Po osadzeniu licuje się z powierzchnią betonu
- ETA-13/0584 – zakotwienia wielopunktowe w betonie zarysowanym i niezarysowanym
- Rekomendowana do zamocowań z wymaganą odpornością ogniową
- Do instalacji wentylacyjnych, elektrycznych, rurowych i tryskaczowych
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Numer katalogowy | R-DCA-12-50 |
| Marka | Rawlplug |
| Seria | R-DCA |
| Gwint wewnętrzny | M12 |
| Długość kotwy | 50 mm |
| Długość gwintu wewnętrznego | 25 mm |
| Średnica wiertła (otworu w podłożu) d0 | 15 mm |
| Średnica otworu w elemencie mocowanym df | 14 mm |
| Min. głębokość otworu h0 | 52 mm |
| Głębokość osadzenia hnom | 50 mm |
| Min. grubość podłoża hmin | 100 mm |
| Moment dokręcający Tinst (maks.) | 38 Nm |
| Min. rozstaw smin | 200 mm |
| Min. odległość od krawędzi cmin | 150 mm |
| Narzędzie do osadzania | pobijak R-DCA-ST-II (sprzedawany osobno) |
| Materiał / wykończenie | stal ocynkowana galwanicznie |
| Podłoża | beton zarysowany C20/25-C50/60, beton niezarysowany C20/25-C50/60, beton niezbrojony, beton zbrojony |

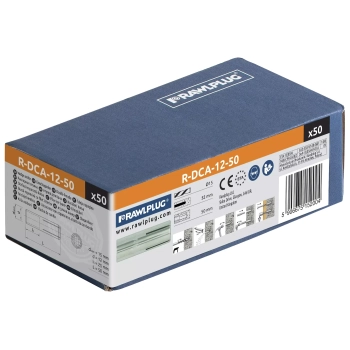

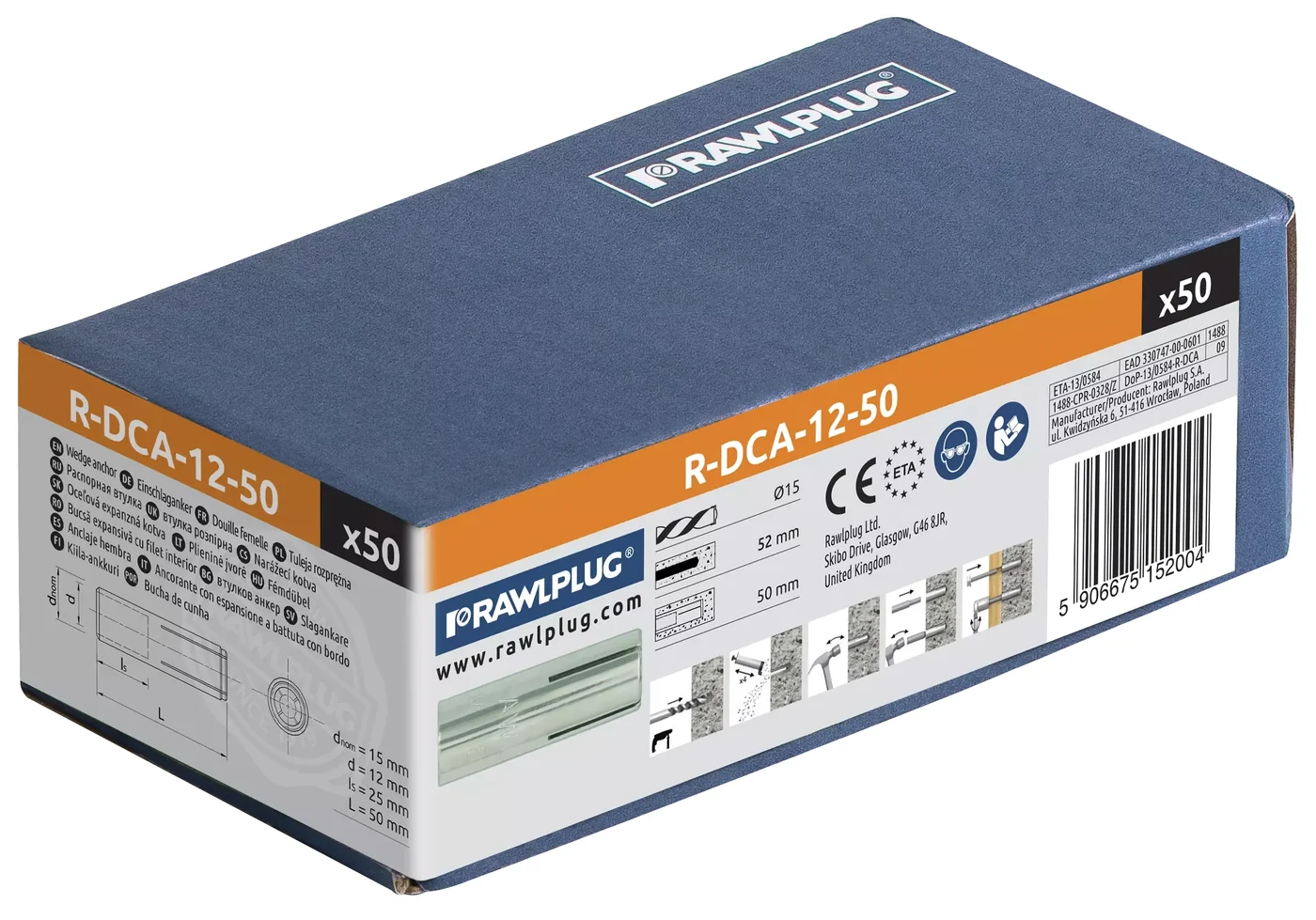

| Opakowanie | 50 szt. – opakowanie kartonowe |
| Waga opakowania | 2,49 kg |
| EAN opakowania | 5906675152004 |
| Oceny techniczne | ETA-13/0584, KOT-2017/0165w3 |
Zastosowanie
Kotwa wbijana z gwintem wewnętrznym R-DCA M12x50 mm sprawdza się m.in. przy montażu takich elementów: klimatyzacja / wentylacja, instalacje elektryczne, przewody rurowe, instalacje tryskaczowe, konstrukcje stalowe.

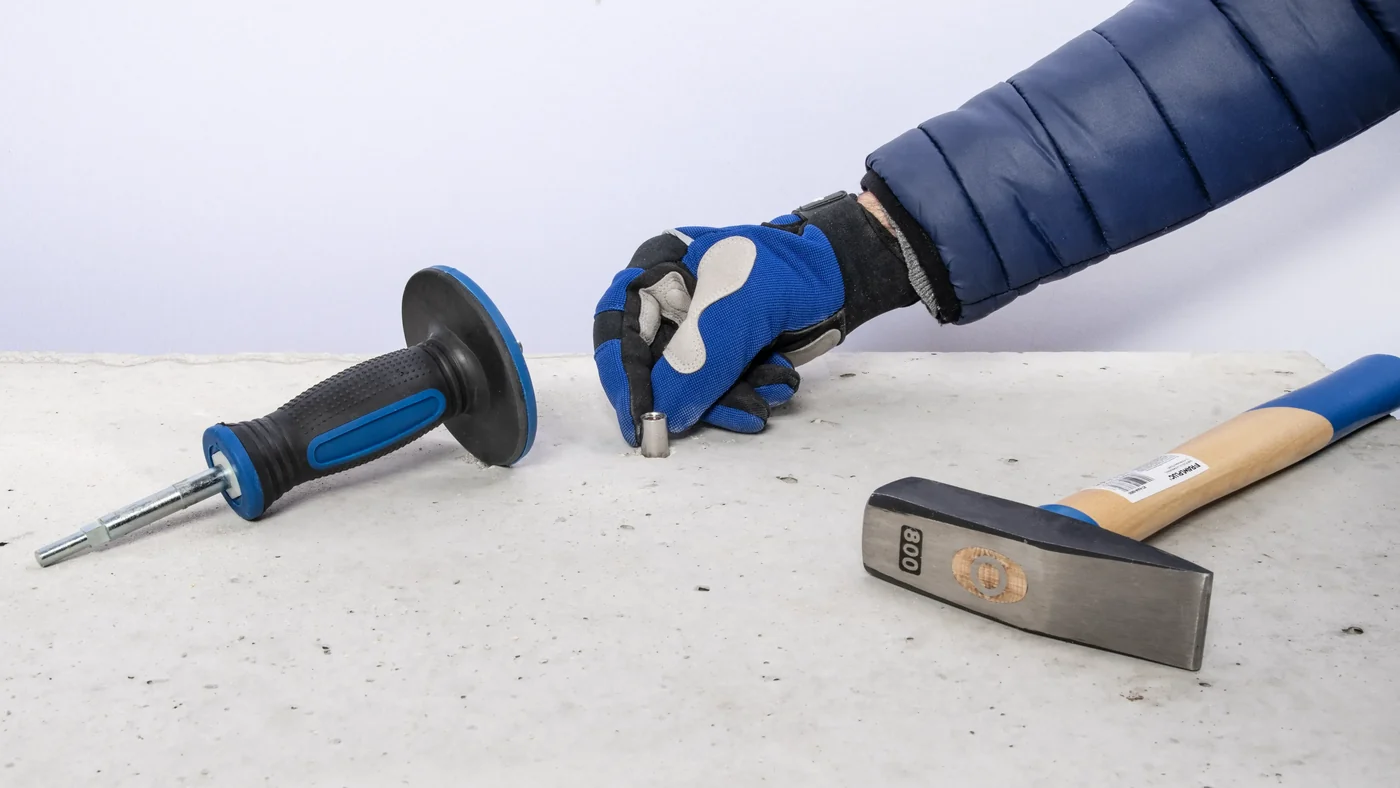

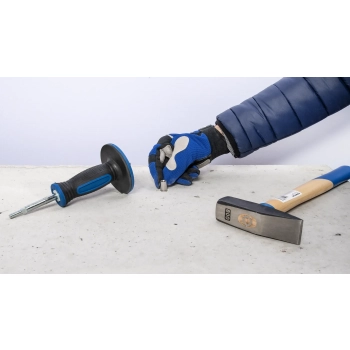

Montaż krok po kroku
- Wywierć otwór wiertłem 15 mm na głębokość co najmniej 52 mm i oczyść go pompką.
- Włóż kotwę do otworu i dobij młotkiem, aż zrówna się z powierzchnią betonu.
- Rozepchnij kotwę, uderzając młotkiem w pobijak (R-DCA-ST-II dla tego rozmiaru).
- Przyłóż element, wkręć śrubę albo pręt gwintowany i dokręć momentem 38 Nm.
Dokumenty producenta
Do pobrania przy produkcie: europejska ocena techniczna (ETA), deklaracja właściwości użytkowych (DoP), krajowa ocena techniczna (KOT), krajowa deklaracja właściwości użytkowych (KDWU), karta produktu. Nośności dla poszczególnych podłoży znajdziesz w karcie produktu i w ocenie technicznej – zależą od rodzaju podłoża i warunków montażu.
FAQ – najczęstsze pytania
Jakie wiertło do kotwy R-DCA 12x50?
Wiertło 15 mm. Otwór w podłożu powinien mieć co najmniej 52 mm głębokości.
Do jakich podłoży nadaje się kotwa R-DCA?
Według producenta: beton zarysowany C20/25-C50/60, beton niezarysowany C20/25-C50/60, beton niezbrojony, beton zbrojony.
Ile sztuk jest w opakowaniu?
50 szt. Sprzedajemy pełne opakowania producenta – cena dotyczy całego opakowania.
Czy do montażu potrzebny jest pobijak?
Tak. Kotwę rozpręża się pobijakiem dobranym do rozmiaru (dla R-DCA M12 – R-DCA-ST-II). Bez rozparcia kotwa nie przeniesie obciążenia.
