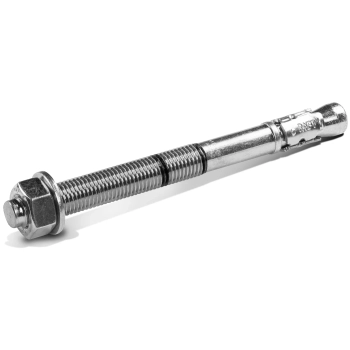

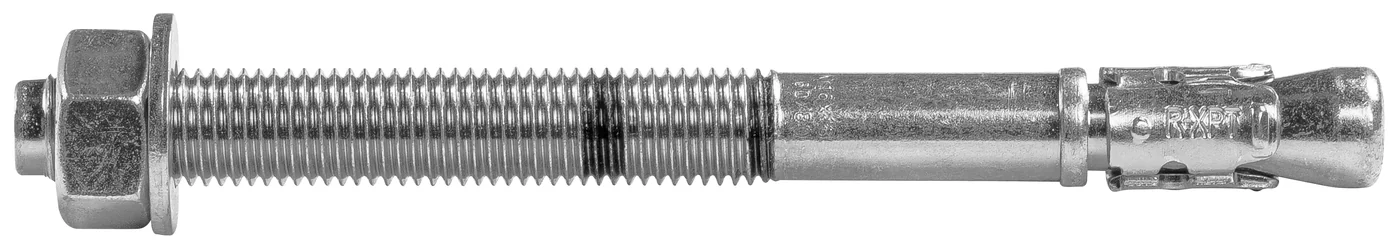

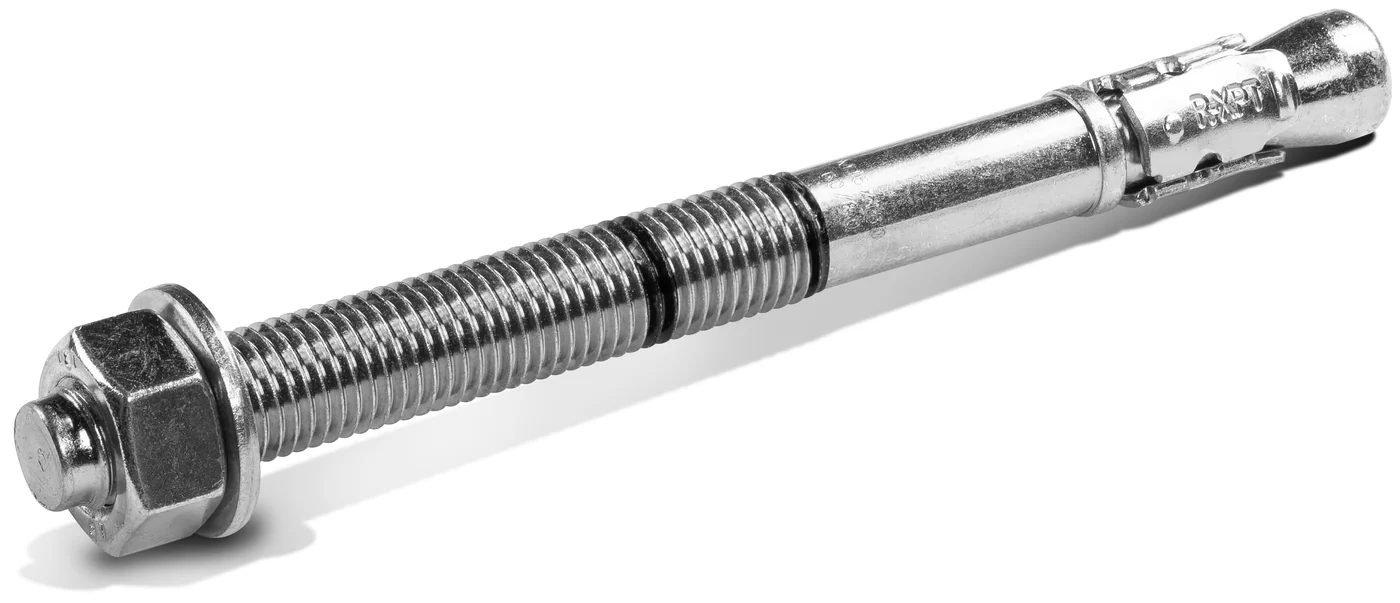

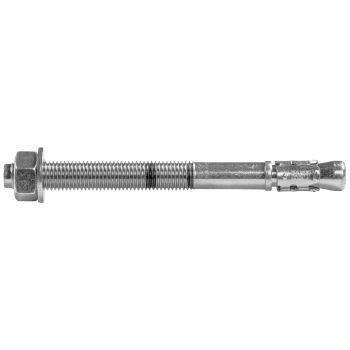

Kotwa opaskowa do betonu R-XPT 8x75 mm Rawlplug, 100 szt.
Koszt wysyłki: od 18,00 zł
Numer katalogowy: R-XPT-08075/10
Kod producenta: R-XPT-08075/10
Kod EAN: 5906675233536
Gwint: M8
Wykończenie: ocynk galwaniczny
Seria: R-XPT
Średnica otworu: 8 mm
Rozmiar kotwy: M8x75
Opakowanie: 100 szt.
- Opis produktu
- Do pobrania (5)
- Recenzje produktu (0)
Kotwa opaskowa do betonu R-XPT 8x75 mm – wiertło 8 mm, otwór min. 65 mm

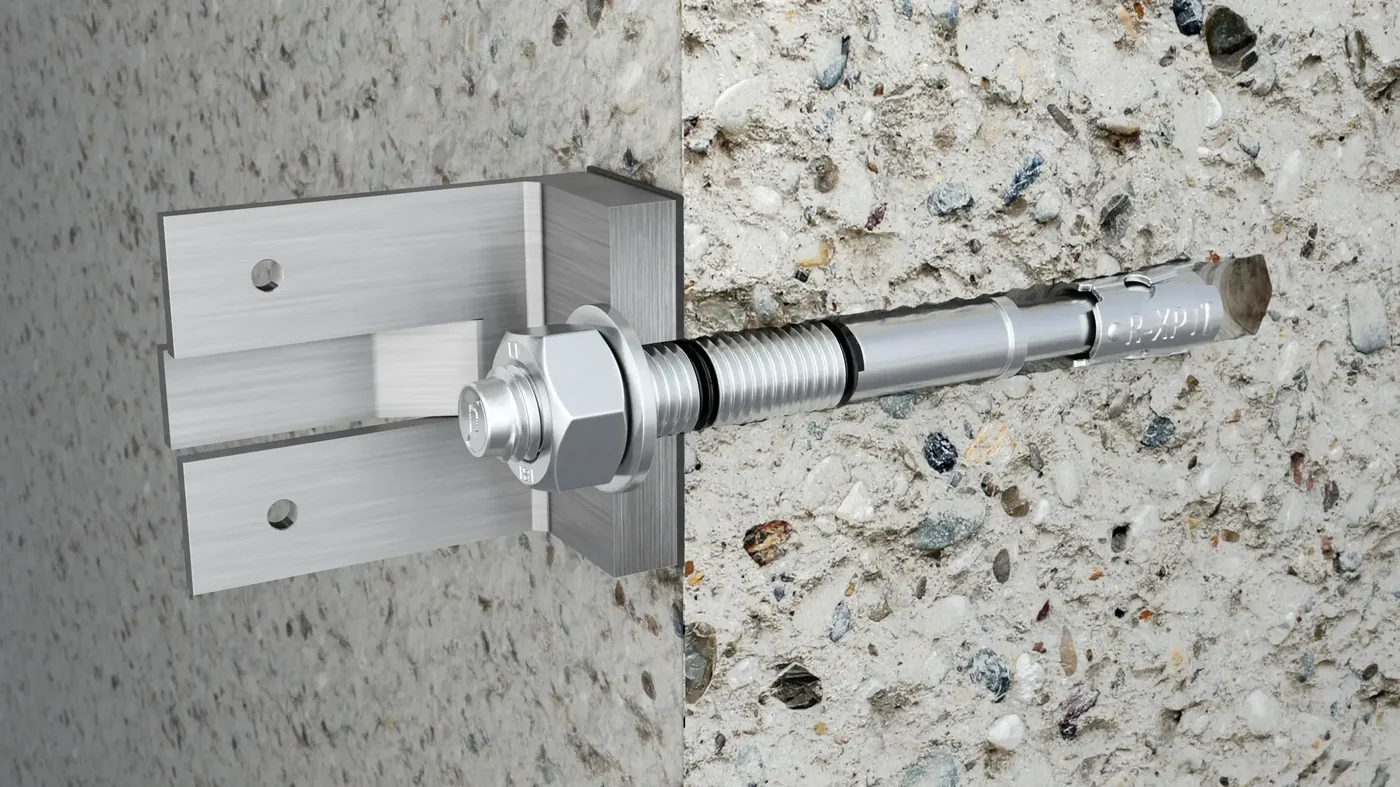

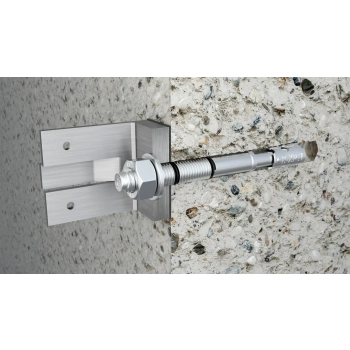

Kotwa opaskowa do betonu R-XPT 8x75 mm marki Rawlplug to kotwa ze stali ocynkowanej galwanicznie do betonu niezarysowanego – do montażu przelotowego balustrad, konstrukcji stalowych, regałów, wsporników i elementów elewacji. Wiercisz przez mocowany element, wbijasz kotwę i dokręcasz nakrętkę kluczem dynamometrycznym. Ma europejską ocenę techniczną ETA-17/0183. Do montażu potrzebujesz wiertła 8 mm; głębokość otworu zależy od wybranej głębokości zakotwienia (tabela poniżej). W opakowaniu 100 szt.
- Do betonu niezarysowanego C20/25–C50/60, ETA-17/0183
- Montaż przelotowy – wiercisz przez element i podłoże
- Znaczniki głębokości ułatwiają osadzenie kotwy
- Dwie głębokości zakotwienia: standardowa i zredukowana
- Nakrętka i podkładka w komplecie
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Numer katalogowy | R-XPT-08075/10 |
| Marka | Rawlplug |
| Seria | R-XPT |
| Gwint | M8 |
| Długość kotwy | 75 mm |
| Maks. grubość mocowanego elementu przy standardowej głębokości zakotwienia | 10 mm (zakotwienie 55 mm) |
| Maks. grubość mocowanego elementu przy zredukowanej głębokości zakotwienia | 25 mm (zakotwienie 40 mm) |
| Średnica wiertła (otworu w podłożu) d0 | 8 mm |
| Średnica otworu w elemencie mocowanym df | 9 mm |
| Min. głębokość otworu h0 (zakotwienie standardowe / zredukowane) | 65 mm / 50 mm |
| Min. grubość podłoża hmin (standardowe / zredukowane) | 100 mm / 100 mm |
| Moment dokręcający Tinst | 15 Nm |
| Rozmiar klucza SW | 13 mm |
| Min. rozstaw smin | 50 mm |
| Min. odległość od krawędzi cmin | 40 mm |
| Materiał / wykończenie | ocynk galwaniczny |
| Podłoża | beton niezarysowany C20/25-C50/60, beton, beton niezbrojony, beton zbrojony |

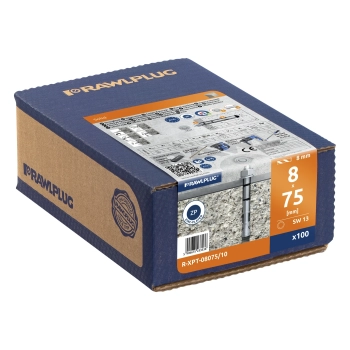

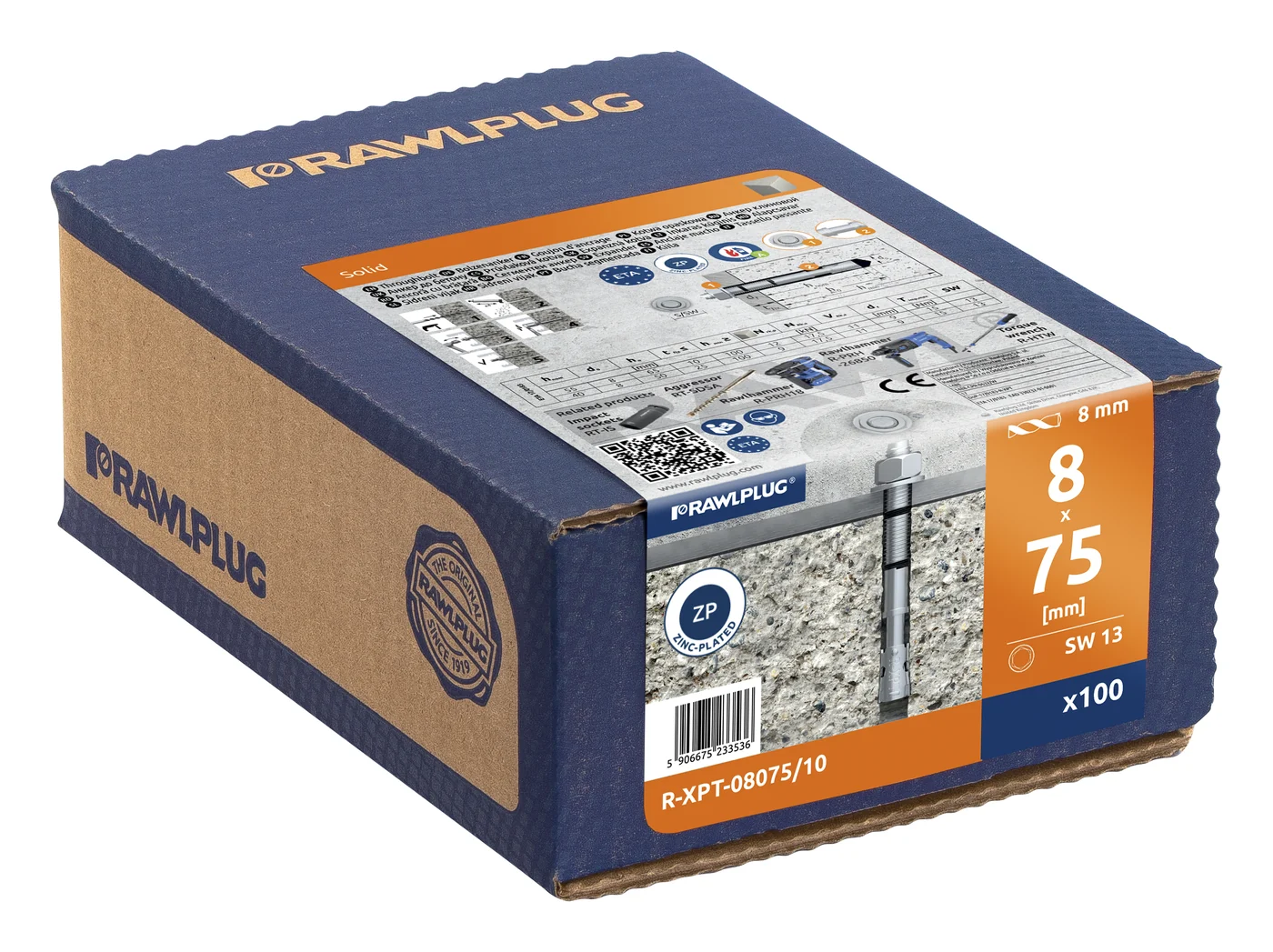

| Opakowanie | 100 szt. – opakowanie kartonowe |
| Waga opakowania | 3,046 kg |
| EAN opakowania | 5906675233536 |
| Oceny techniczne | ETA-17/0183, ITB-KOT-2019/1019w2 |
Zastosowanie
Kotwa opaskowa do betonu R-XPT 8x75 mm sprawdza się m.in. przy montażu takich elementów: balustrady, poręcze, słupy i znaki drogowe, blachy profilowane i osłonowe, konstrukcje stalowe, regały magazynowe, fasady wentylowane.
Montaż krok po kroku
- Przez mocowany element wywierć otwór wiertłem 8 mm na wymaganą głębokość.
- Wydmuchaj pył z otworu (co najmniej 4 razy pompką).
- Wbij kotwę młotkiem przez element na głębokość zakotwienia.
- Dokręć nakrętkę kluczem dynamometrycznym 13 mm momentem 15 Nm.
Dokumenty producenta
Do pobrania przy produkcie: europejska ocena techniczna (ETA), deklaracja właściwości użytkowych (DoP), krajowa deklaracja właściwości użytkowych (KDWU), karta produktu. Nośności dla poszczególnych podłoży znajdziesz w karcie produktu i w ocenie technicznej – zależą od rodzaju podłoża i warunków montażu.
FAQ – najczęstsze pytania
Jakie wiertło do kotwy R-XPT 8x75?
Wiertło 8 mm. Otwór w podłożu powinien mieć co najmniej 65 mm głębokości przy standardowej głębokości zakotwienia (przy zredukowanej – 50 mm).
Jaka może być grubość mocowanego elementu?
Do 10 mm (zakotwienie 55 mm) przy standardowej głębokości zakotwienia i do 25 mm (zakotwienie 40 mm) przy zredukowanej.
Jakim momentem dokręcić kotwę?
Nakrętkę dokręć kluczem dynamometrycznym momentem 15 Nm (klucz 13 mm).
Czy kotwa nadaje się do betonu zarysowanego?
Nie. R-XPT jest przeznaczona do betonu niezarysowanego klasy C20/25–C50/60 (ETA-17/0183). Do betonu zarysowanego dobierz kotwę z odpowiednią oceną techniczną.
Do jakich podłoży nadaje się kotwa R-XPT?
Według producenta: beton niezarysowany C20/25-C50/60, beton, beton niezbrojony, beton zbrojony.
