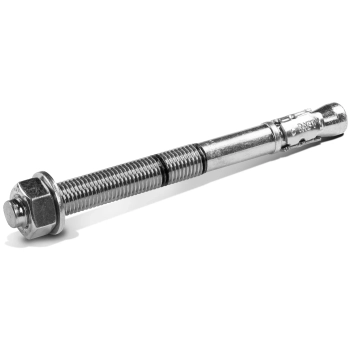

Kotwa opaskowa do betonu R-XPT 10x115 mm Rawlplug, 50 szt.
Koszt wysyłki: od 18,00 zł
Numer katalogowy: R-XPT-10115/45
Kod producenta: R-XPT-10115/45
Kod EAN: 5906675233604
Gwint: M10
Wykończenie: ocynk galwaniczny
Seria: R-XPT
Średnica otworu: 10 mm
Rozmiar kotwy: M10x115
Opakowanie: 50 szt.
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

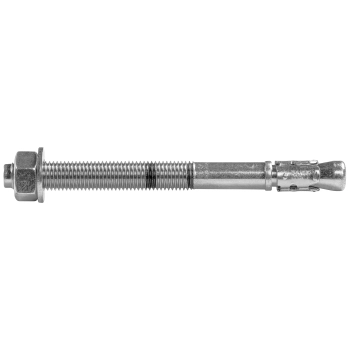

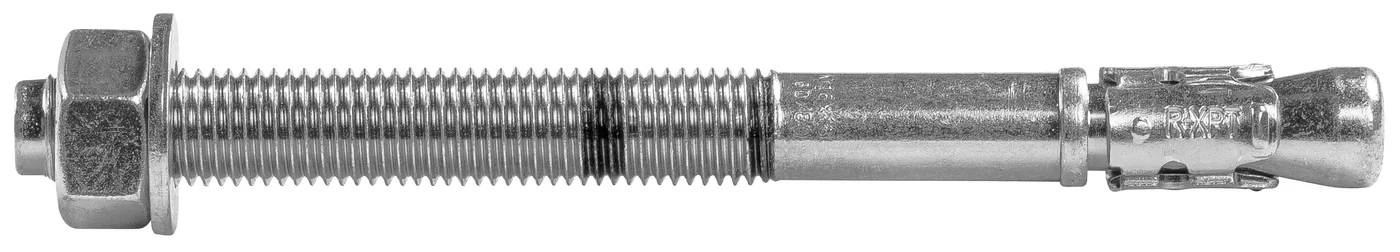

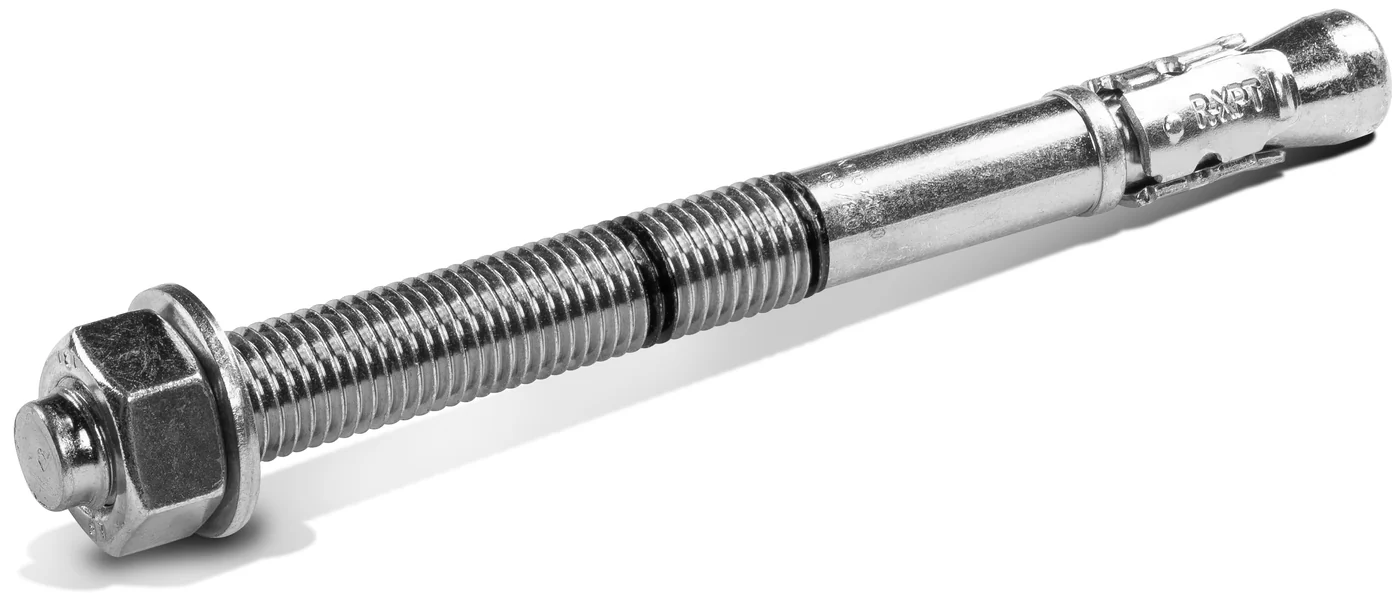

Kotwa opaskowa do betonu R-XPT 10x115 mm – wiertło 10 mm, otwór min. 69 mm
Kotwa opaskowa do betonu R-XPT 10x115 mm marki Rawlplug to kotwa ze stali ocynkowanej galwanicznie do betonu niezarysowanego – do montażu przelotowego balustrad, konstrukcji stalowych, regałów, wsporników i elementów elewacji. Wiercisz przez mocowany element, wbijasz kotwę i dokręcasz nakrętkę kluczem dynamometrycznym. Ma europejską ocenę techniczną ETA-17/0183. Do montażu potrzebujesz wiertła 10 mm; głębokość otworu zależy od wybranej głębokości zakotwienia (tabela poniżej). W opakowaniu 50 szt.
- Do betonu niezarysowanego C20/25–C50/60, ETA-17/0183

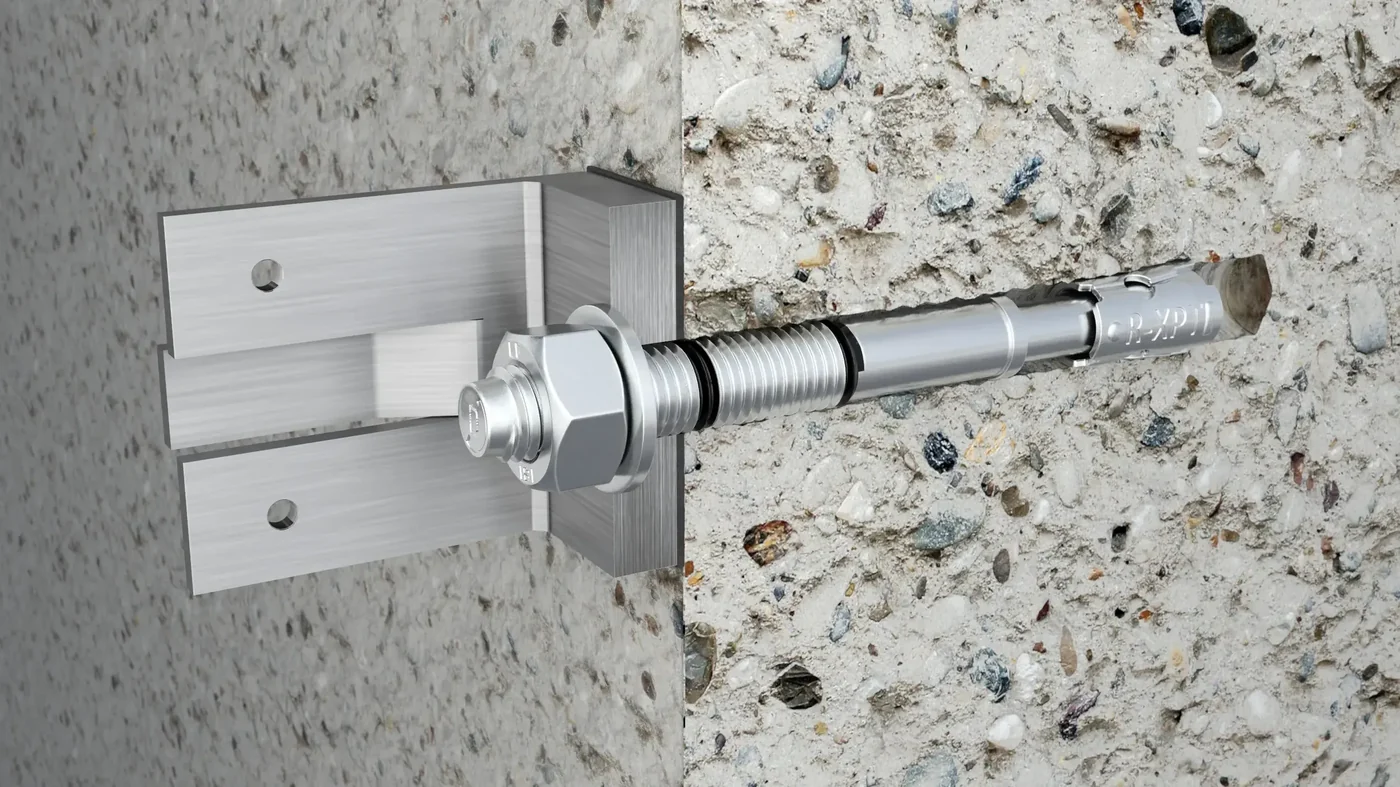

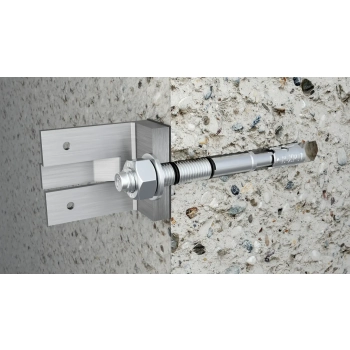

- Montaż przelotowy – wiercisz przez element i podłoże
- Znaczniki głębokości ułatwiają osadzenie kotwy
- Dwie głębokości zakotwienia: standardowa i zredukowana
- Nakrętka i podkładka w komplecie
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Numer katalogowy | R-XPT-10115/45 |
| Marka | Rawlplug |
| Seria | R-XPT |
| Gwint | M10 |
| Długość kotwy | 115 mm |
| Maks. grubość mocowanego elementu przy standardowej głębokości zakotwienia | 45 mm (zakotwienie 59 mm) |
| Maks. grubość mocowanego elementu przy zredukowanej głębokości zakotwienia | 55 mm (zakotwienie 49 mm) |
| Średnica wiertła (otworu w podłożu) d0 | 10 mm |
| Średnica otworu w elemencie mocowanym df | 12 mm |
| Min. głębokość otworu h0 (zakotwienie standardowe / zredukowane) | 69 mm / 59 mm |
| Min. grubość podłoża hmin (standardowe / zredukowane) | 100 mm / 100 mm |
| Moment dokręcający Tinst | 30 Nm |
| Rozmiar klucza SW | 17 mm |
| Min. rozstaw smin | 55 mm |
| Min. odległość od krawędzi cmin | 50 mm |
| Materiał / wykończenie | ocynk galwaniczny |
| Podłoża | beton niezarysowany C20/25-C50/60, beton, beton niezbrojony, beton zbrojony |

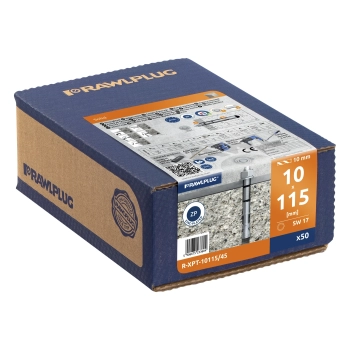

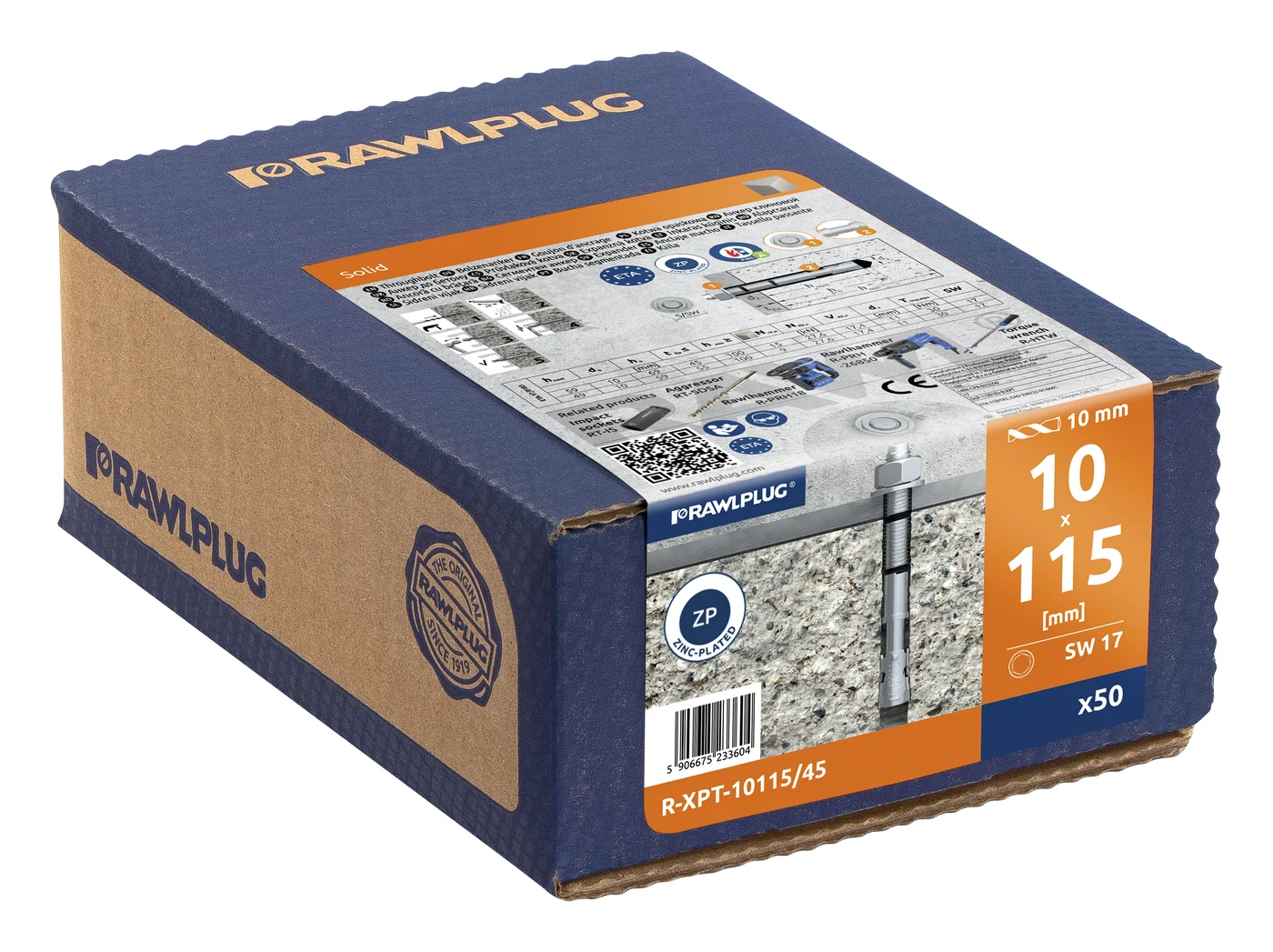

| Opakowanie | 50 szt. – opakowanie kartonowe |
| Waga opakowania | 3,609 kg |
| EAN opakowania | 5906675233604 |
| Oceny techniczne | ETA-17/0183 |
Zastosowanie
Kotwa opaskowa do betonu R-XPT 10x115 mm sprawdza się m.in. przy montażu takich elementów: balustrady, poręcze, słupy i znaki drogowe, blachy profilowane i osłonowe, konstrukcje stalowe, regały magazynowe, fasady wentylowane.
Montaż krok po kroku
- Przez mocowany element wywierć otwór wiertłem 10 mm na wymaganą głębokość.
- Wydmuchaj pył z otworu (co najmniej 4 razy pompką).
- Wbij kotwę młotkiem przez element na głębokość zakotwienia.
- Dokręć nakrętkę kluczem dynamometrycznym 17 mm momentem 30 Nm.
Dokumenty producenta
Do pobrania przy produkcie: europejska ocena techniczna (ETA), deklaracja właściwości użytkowych (DoP), karta produktu. Nośności dla poszczególnych podłoży znajdziesz w karcie produktu i w ocenie technicznej – zależą od rodzaju podłoża i warunków montażu.
FAQ – najczęstsze pytania
Jakie wiertło do kotwy R-XPT 10x115?
Wiertło 10 mm. Otwór w podłożu powinien mieć co najmniej 69 mm głębokości przy standardowej głębokości zakotwienia (przy zredukowanej – 59 mm).
Jaka może być grubość mocowanego elementu?
Do 45 mm (zakotwienie 59 mm) przy standardowej głębokości zakotwienia i do 55 mm (zakotwienie 49 mm) przy zredukowanej.
Jakim momentem dokręcić kotwę?
Nakrętkę dokręć kluczem dynamometrycznym momentem 30 Nm (klucz 17 mm).
Czy kotwa nadaje się do betonu zarysowanego?
Nie. R-XPT jest przeznaczona do betonu niezarysowanego klasy C20/25–C50/60 (ETA-17/0183). Do betonu zarysowanego dobierz kotwę z odpowiednią oceną techniczną.
Do jakich podłoży nadaje się kotwa R-XPT?
Według producenta: beton niezarysowany C20/25-C50/60, beton, beton niezbrojony, beton zbrojony.
