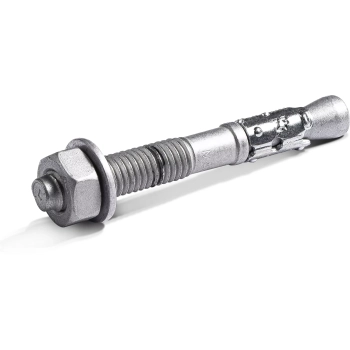

Kotwa opaskowa do betonu R-HPTII-ZF M16x125 mm, ocynk płatkowy Rawlplug, 25 szt.
Koszt wysyłki: od 18,00 zł
Numer katalogowy: R-HPTIIZF-16125/5
Kod producenta: R-HPTIIZF-16125/5
Kod EAN: 5906675483658
Wykończenie: stal z płatkową powłoką cynkową (ZF)
Seria: R-HPTII-ZF
Średnica otworu: 16 mm
Głębokość wiercenia: 110 mm
Opakowanie: 25 szt.
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

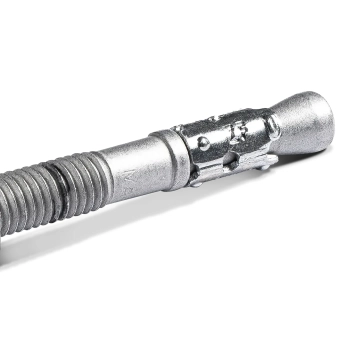

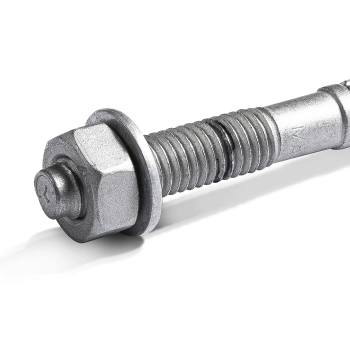

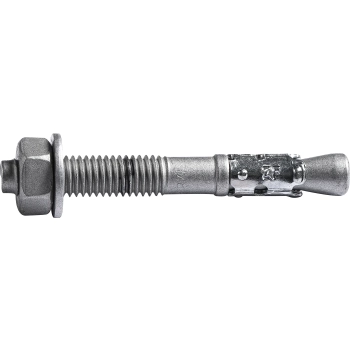

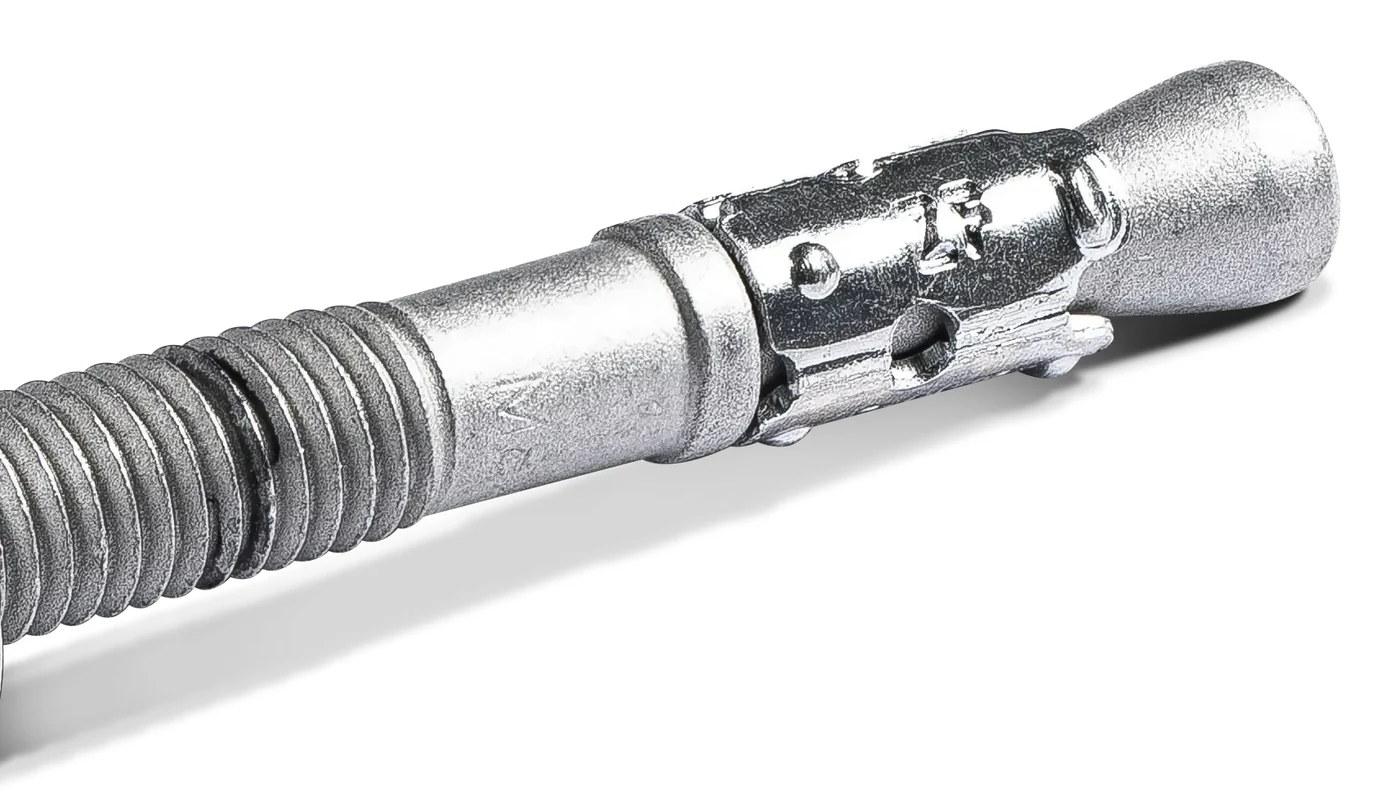

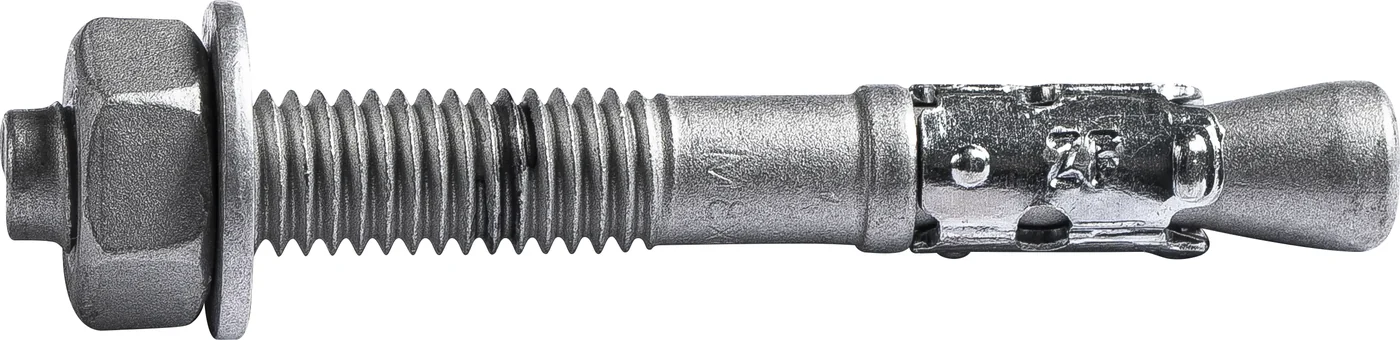

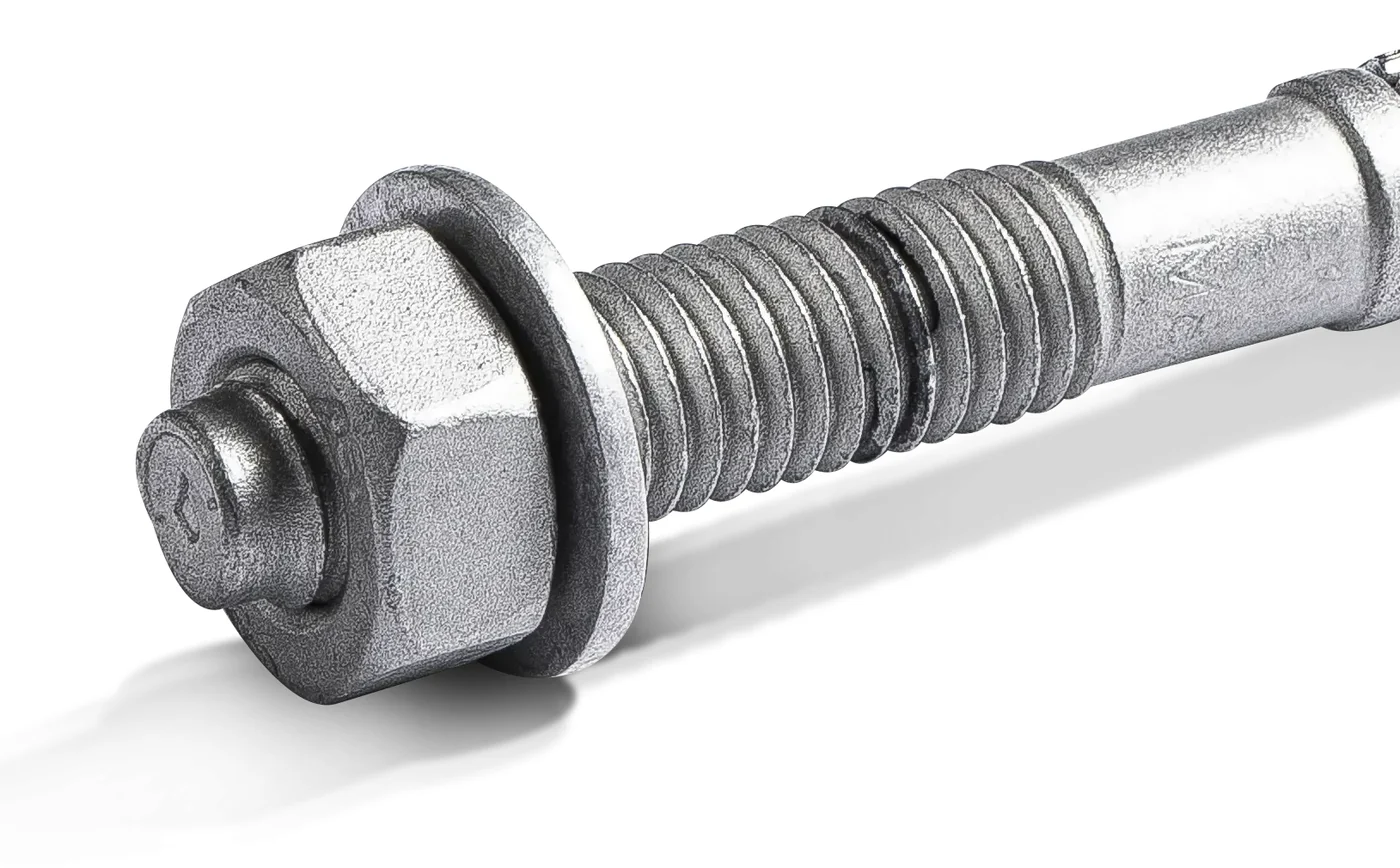

Kotwa opaskowa do betonu R-HPTII-ZF M16x125 mm, ocynk płatkowy – wiertło 16 mm, otwór min. 110 mm

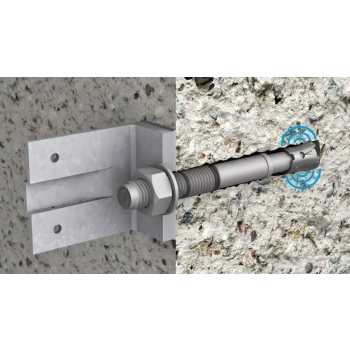

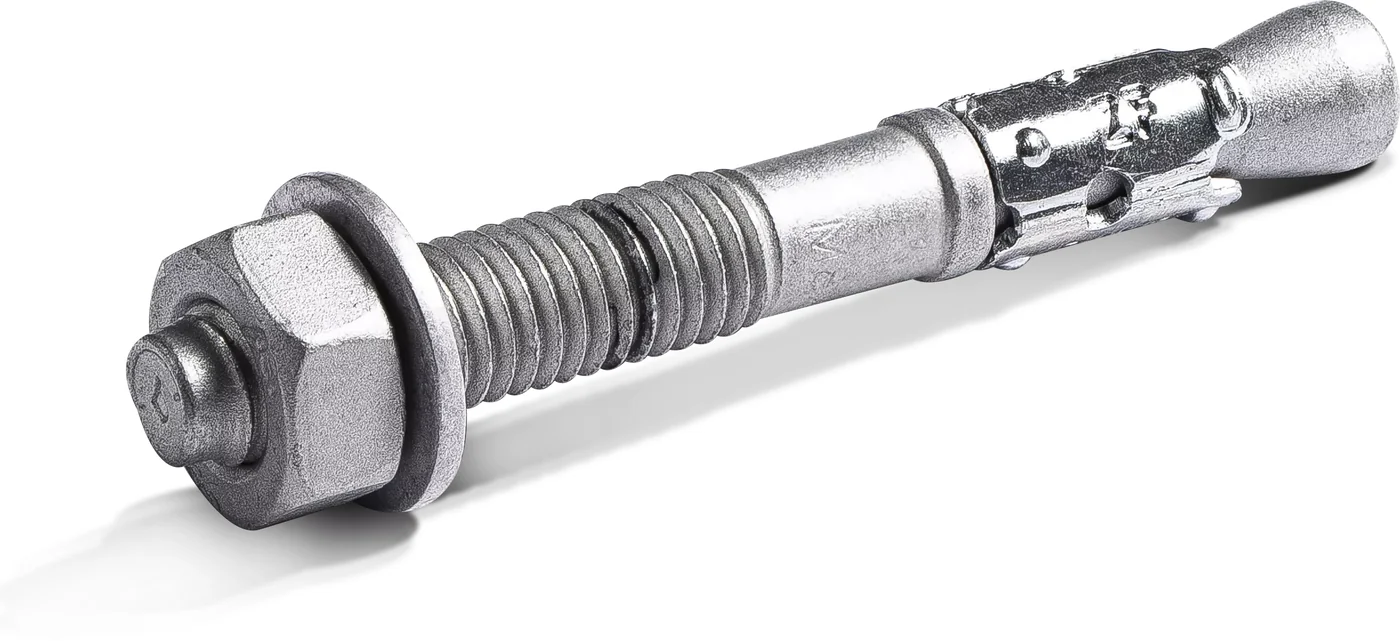

Kotwa opaskowa do betonu R-HPTII-ZF M16x125 mm, ocynk płatkowy marki Rawlplug to stalowa kotwa opaskowa do betonu zarysowanego i niezarysowanego klasy C20/25–C50/60. Płatkowa powłoka cynkowa chroni ją przed korozją lepiej niż zwykły ocynk galwaniczny. Kotwa ma europejską ocenę techniczną ETA-17/0184, kategorie sejsmiczne C1 i C2 oraz potwierdzoną odporność ogniową zamocowań do 120 minut. Do montażu potrzebujesz wiertła 16 mm; głębokość otworu zależy od wybranej głębokości zakotwienia (tabela poniżej). W opakowaniu 25 szt.
- Do betonu zarysowanego i niezarysowanego C20/25–C50/60 (ETA-17/0184)
- Kategorie sejsmiczne C1 i C2
- Odporność ogniowa zamocowań do 120 minut

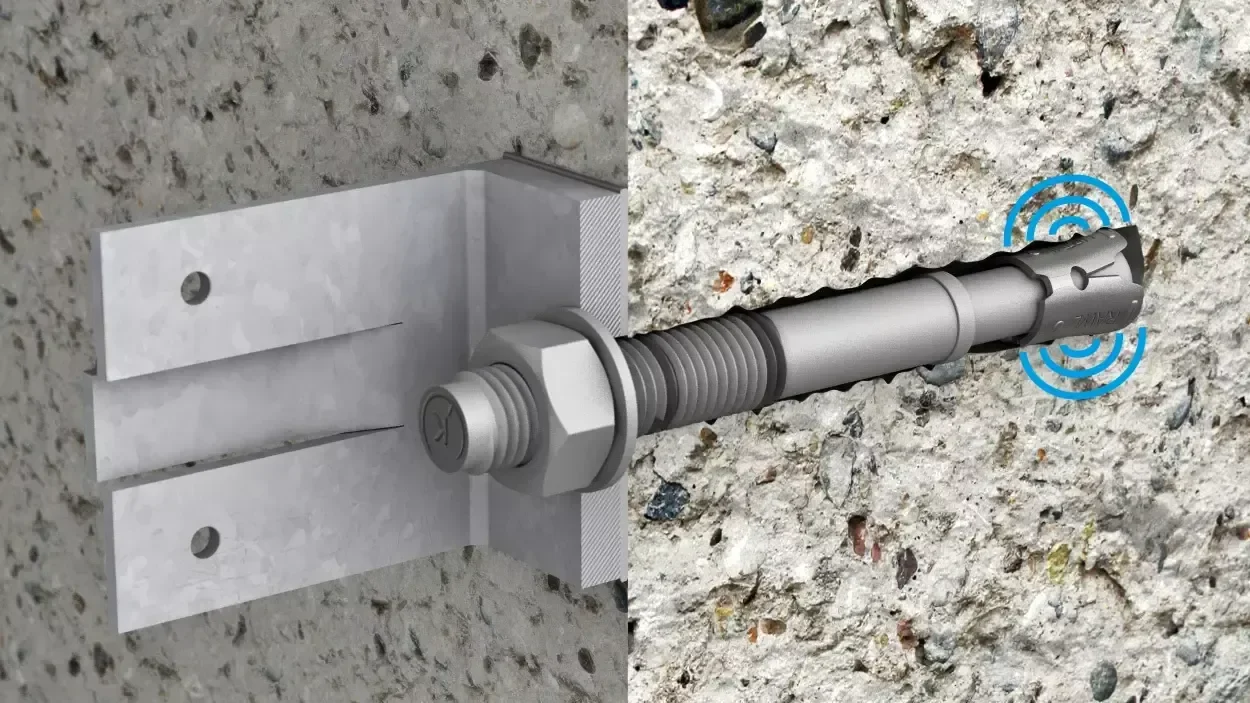

- Montaż przelotowy – wiercisz i osadzasz kotwę przez element mocowany
- Płatkowa powłoka cynkowa – lepsza ochrona przed korozją
- Znaczniki głębokości ułatwiają osadzenie
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Numer katalogowy | R-HPTIIZF-16125/5 |
| Marka | Rawlplug |
| Seria | R-HPTII-ZF |
| Gwint | M16 |
| Długość kotwy | 125 mm |
| Maks. grubość mocowanego elementu przy standardowej głębokości zakotwienia | 5 mm (zakotwienie 100 mm) |
| Maks. grubość mocowanego elementu przy zredukowanej głębokości zakotwienia | 25 mm (zakotwienie 80 mm) |
| Średnica wiertła (otworu w podłożu) d0 | 16 mm |
| Średnica otworu w elemencie mocowanym df | 18 mm |
| Min. głębokość otworu h0 (zakotwienie standardowe / zredukowane) | 110 mm / 90 mm |
| Min. grubość podłoża hmin (standardowe / zredukowane) | 170 mm / 130 mm |
| Moment dokręcający Tinst | 100 Nm |
| Rozmiar klucza SW | 24 mm |
| Min. rozstaw smin (standardowe) | 160 mm |
| Min. odległość od krawędzi cmin (standardowe, beton niezarysowany) | 85 mm |
| Materiał / wykończenie | stal z płatkową powłoką cynkową (ZF) |
| Podłoża | beton zarysowany C20/25-C50/60, beton niezarysowany C20/25-C50/60, beton niezbrojony, beton zbrojony |
| Opakowanie | 25 szt. – opakowanie kartonowe |
| Waga opakowania | 5,247 kg |
| EAN opakowania | 5906675483658 |
| Oceny techniczne | ETA-17/0184 |
Zastosowanie
Kotwa opaskowa do betonu R-HPTII-ZF M16x125 mm, ocynk płatkowy sprawdza się m.in. przy montażu takich elementów: balustrady, wsporniki, windy i schody ruchome, bramy, konstrukcje stalowe, regały magazynowe, fasady wentylowane.
Montaż krok po kroku
- Wywierć otwór wiertłem 16 mm na głębokość co najmniej 110 mm (przy standardowej głębokości zakotwienia).
- Wydmuchaj pył z otworu co najmniej 4 razy ręczną pompką.

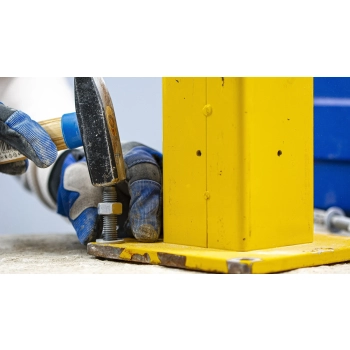

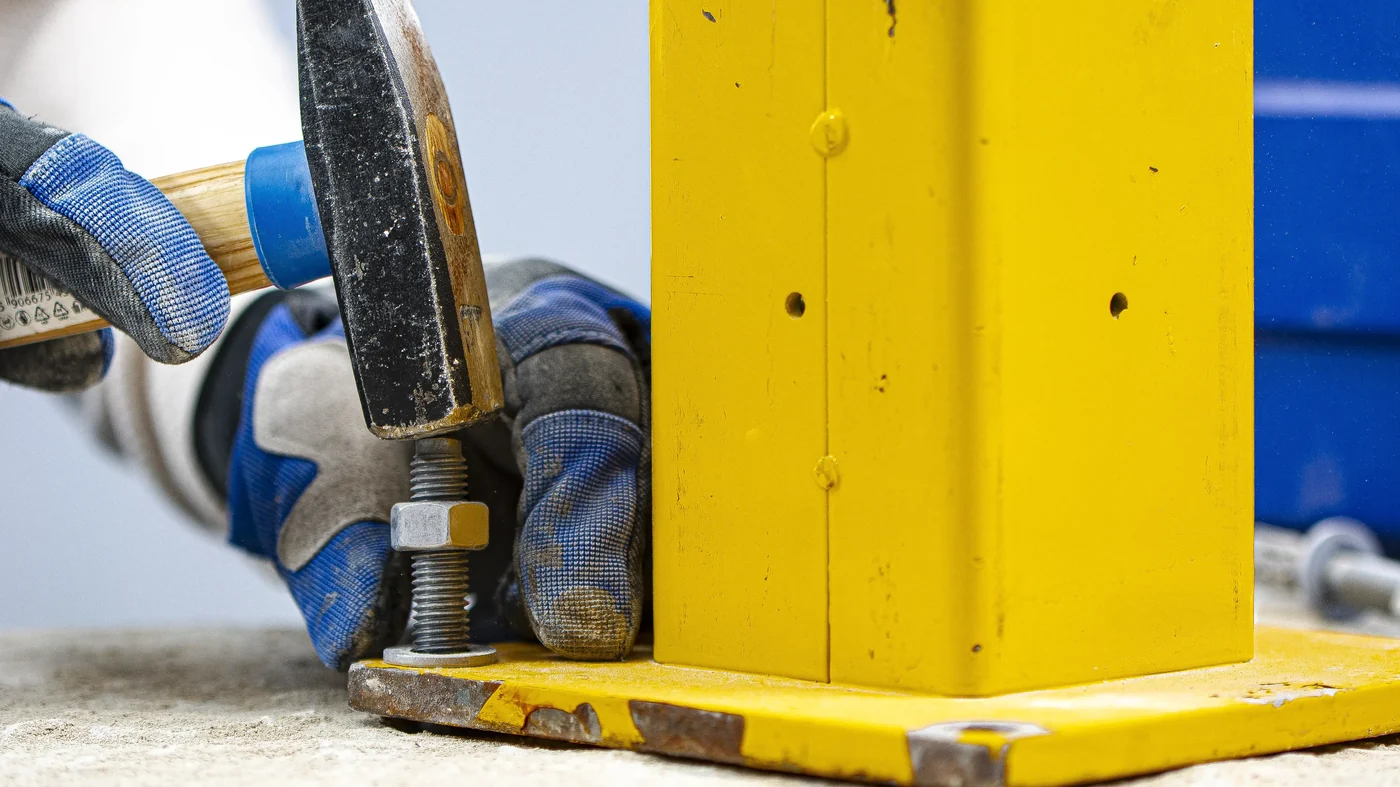

- Włóż kotwę przez element mocowany i dobij ją młotkiem do wymaganej głębokości (znacznik na trzpieniu).
- Dokręć nakrętkę kluczem dynamometrycznym momentem 100 Nm.
Dokumenty producenta
Do pobrania przy produkcie: europejska ocena techniczna (ETA), deklaracja właściwości użytkowych (DoP), karta produktu. Nośności dla poszczególnych podłoży znajdziesz w karcie produktu i w ocenie technicznej – zależą od rodzaju podłoża i warunków montażu.
FAQ – najczęstsze pytania
Jakie wiertło do kotwy R-HPTII-ZF 16x125?
Wiertło 16 mm. Otwór w podłożu powinien mieć co najmniej 110 mm głębokości przy standardowej głębokości zakotwienia (przy zredukowanej – 90 mm).
Jaka może być grubość mocowanego elementu?
Do 5 mm (zakotwienie 100 mm) przy standardowej głębokości zakotwienia i do 25 mm (zakotwienie 80 mm) przy zredukowanej.
Jakim momentem dokręcić kotwę?
Nakrętkę dokręć kluczem dynamometrycznym momentem 100 Nm (klucz 24 mm).
Czy kotwa nadaje się do betonu zarysowanego?
Tak. R-HPTII-ZF ma europejską ocenę techniczną ETA-17/0184 do betonu zarysowanego i niezarysowanego C20/25–C50/60, także w kategoriach sejsmicznych C1 i C2.
Do jakich podłoży nadaje się kotwa R-HPTII-ZF?
Według producenta: beton zarysowany C20/25-C50/60, beton niezarysowany C20/25-C50/60, beton niezbrojony, beton zbrojony.
