Kołnierze ogniochronne

Kołnierze ogniochronne (pęczniejące) do rur palnych z PVC, PP, PE i rur wielowarstwowych – montowane na powierzchni ściany lub stropu, w klasach do EI 120 (wybrane systemy do EI 180). W ofercie 85 produktów: Carboline CarboCollar CC i CC Slim, Walraven Pacifyre MK II, FPC, BFC, EFC i kasety AWM II+, Niczuk Nipro ECG i ECGCut.
Niczuk Kołnierze Nipro ECG, 350 mm
- Producent: Niczuk
- Numer katalogowy: 80628035000
- Kod producenta: NKE350
Niczuk Kołnierze Nipro ECG, 40 mm
- Producent: Niczuk
- Numer katalogowy: 80628004000
- Kod producenta: NKE40
Niczuk Kołnierze Nipro ECG, 400 mm
- Producent: Niczuk
- Numer katalogowy: 80628040000
- Kod producenta: NKE400
Niczuk Kołnierze Nipro ECG, 48 mm
- Producent: Niczuk
- Numer katalogowy: 80628004800
- Kod producenta: NKE48
Niczuk Kołnierze Nipro ECG, 55 mm
- Producent: Niczuk
- Numer katalogowy: 80628005500
- Kod producenta: NKE55
Niczuk Kołnierze Nipro ECG, 68 mm
- Producent: Niczuk
- Numer katalogowy: 80628006800
- Kod producenta: NKE68
Niczuk Kołnierze Nipro ECG, 82 mm
- Producent: Niczuk
- Numer katalogowy: 80628008200
- Kod producenta: NKE82
Niczuk Kołnierze Nipro ECGCut (NKCL6)
- Producent: Niczuk
- Numer katalogowy: 80631111000
- Kod producenta: NKCL6
Niczuk Kołnierze Nipro ECGCut (NKCL8)
- Producent: Niczuk
- Numer katalogowy: 80631120000
- Kod producenta: NKCL8
Walraven Pacifyre AWMII+ Kaseta ogniowa, 110 mm
- Producent: Walraven
- Numer katalogowy: 2134110112
Walraven Pacifyre AWMII+ Kaseta ogniowa, 125 mm
- Producent: Walraven
- Numer katalogowy: 2134125125
Walraven Pacifyre AWMII+ Kaseta ogniowa, 140 mm
- Producent: Walraven
- Numer katalogowy: 2134140140
Walraven Pacifyre AWMII+ Kaseta ogniowa, 160 mm
- Producent: Walraven
- Numer katalogowy: 2134160160
Walraven Pacifyre AWMII+ Kaseta ogniowa, 180 mm
- Producent: Walraven
- Numer katalogowy: 2134180180
Walraven Pacifyre AWMII+ Kaseta ogniowa, 200 mm
- Producent: Walraven
- Numer katalogowy: 2134200200
Dla kogo
Dla firm ppoż. i instalatorów, którzy uszczelniają przejścia rur kanalizacyjnych, wodociągowych i wentylacyjnych z tworzyw przez przegrody o klasie odporności ogniowej. Kołnierz zakłada się na gotowej instalacji, bez rozbierania rury – to najczęstszy wybór przy pracach na istniejących obiektach i przy dużych średnicach.
Jak dobrać kołnierz
| Parametr (filtr) | Jak wybrać |
|---|---|
| Średnica rury [mm] | zewnętrzna średnica rury (nie DN): PVC/PP 32, 40, 50, 75, 110, 160; PE 25–110; wielowarstwowe 16–63. Kołnierze mają rozmiar nominalny (CC 110) lub zakres (MK II 104–113 mm). |
| Klasa EI | z projektu – dla stropu i ściany osobno; sprawdź w KOT/ETA wiersz dla Twojej przegrody (beton, mur, g-k, grubość) i materiału rury. |
| Wysokość obudowy | standardowa albo niska (CC Slim), gdy rura biegnie blisko stropu lub innej rury. |
| Konfiguracja końców U/U, U/C | U/U (rura otwarta z obu stron) to najbardziej wymagający przypadek – klasa dla U/U obowiązuje we wszystkich innych. |
| Wykończenie | ocynk galwaniczny do wnętrz; stal nierdzewna do pomieszczeń wilgotnych i przemysłu spożywczego. |
Typy kołnierzy w ofercie
Standardowe

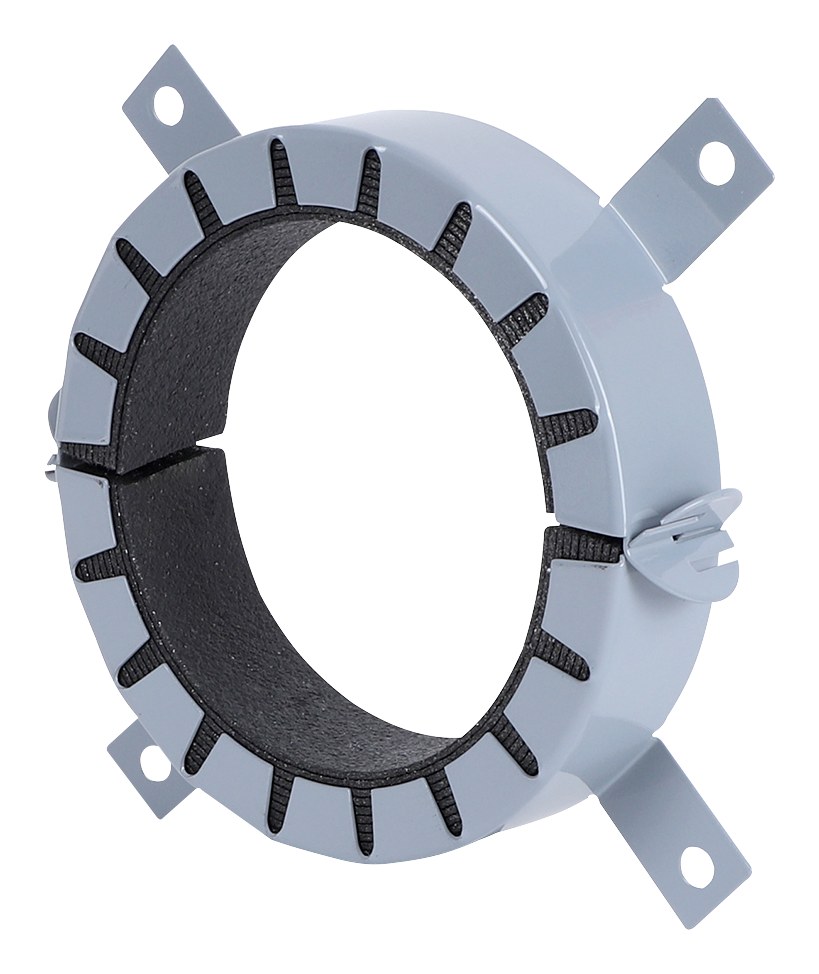

CarboCollar CC 25–400 mm, Pacifyre MK II 15–164 mm, Nipro ECG 25–400 mm – zamykane na zamek, kotwione przez ucha.
Niskie (Slim)
CarboCollar CC Slim 55–160 mm – mniejsza wysokość obudowy do ciasnych miejsc.
Segmentowe i z taśmy

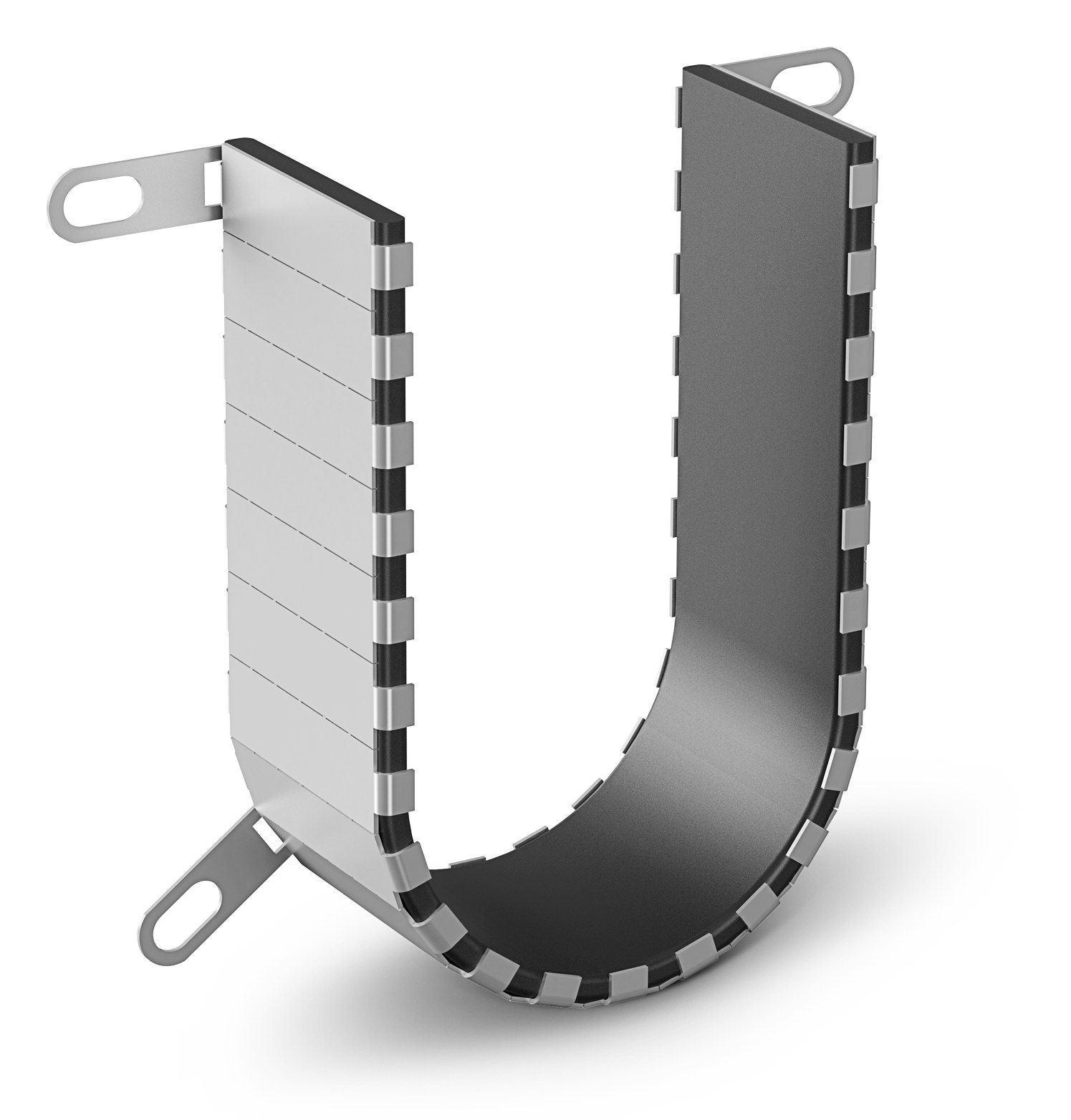

CarboCollar CC S, Pacifyre EFC, Nipro ECGCut – docinane na budowie, jeden zestaw na wiele średnic, także rury w izolacji.
Kasety ogniowe
Pacifyre AWM II+ 32–250 mm – do wbudowania w ścianę lekką lub strop na etapie stanu surowego.
Do rur w izolacji
Pacifyre BFC 0–160 mm – zakresy średnic obejmujące rurę z otuliną.
Montaż i dokumenty
- szczelinę wokół rury wypełnij zaprawą lub masą ogniochronną na całej grubości przegrody,
- kołnierz zakotw wyłącznie kotwami stalowymi (z instrukcji) – kołki tworzywowe stopią się w pożarze,
- w stropie montuj od spodu, w ścianie po obu stronach (chyba że KOT/ETA dopuszcza inaczej),
- oznacz przejście metryczką – znajdziesz ją w Akcesoria ogniochronne.
Najczęstsze pytania
Kołnierz czy opaska?
Kołnierz – na gotowej przegrodzie, przy dużych średnicach i w ścianach lekkich; opaska – gdy przejście ma być niewidoczne, brak miejsca na obudowę lub montaż odbywa się przed wylewkami. Szczegóły w poradniku.
Jaki kołnierz na rurę 110 w stropie EI 120?
Rozmiar 110 (CC 110, MK II 104–113, Nipro ECG 110) montowany od spodu stropu betonowego – jeśli KOT/ETA podaje EI 120 dla danej grubości stropu i rury PVC/PP 110.
Czy kołnierz pasuje na rurę w otulinie PE?
Tylko systemy przebadane z izolacją (np. Pacifyre BFC, kołnierze segmentowe dobrane do średnicy izolacji); inaczej izolację w strefie przejścia zastępuje się wełną mineralną.
Czym mocować kołnierz?
Kotwami stalowymi wbijanymi, sworzniowymi lub wkrętami do betonu o średnicy i długości z instrukcji; w ścianie lekkiej – śrubami przelotowymi lub prętami przez dwa kołnierze.
