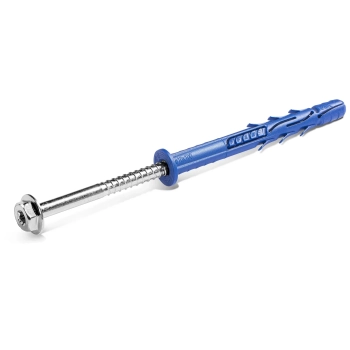

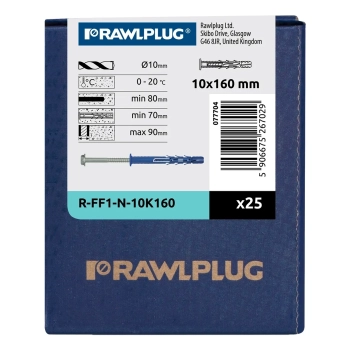

Kołek ramowy z kołnierzem R-FF1 10x160 mm z wkrętem (łeb sześciokątny) Rawlplug, 25 szt.
Koszt wysyłki: od 18,00 zł
Numer katalogowy: R-FF1-N-10K160
Kod producenta: R-FF1-N-10K160
Kod EAN: 5906675267029
Wykończenie: poliamid, wkręt ocynkowany
Seria: R-FF1
Średnica otworu: 10 mm
Głębokość wiercenia: 60 mm
Opakowanie: 25 szt.
- Opis produktu
- Do pobrania (5)
- Recenzje produktu (0)
Kołek ramowy z kołnierzem R-FF1 10x160 mm z wkrętem (łeb sześciokątny) – wiertło 10 mm, otwór min. 60 mm
Kołek ramowy z kołnierzem R-FF1 10x160 mm z wkrętem (łeb sześciokątny) marki Rawlplug to kołek z poliamidu z ocynkowanym wkrętem – do montażu przelotowego ościeżnic, ram, konstrukcji i elementów elewacyjnych w betonie (także zarysowanym), cegle pełnej i drążonej, bloczkach i betonie komórkowym. Ma europejską ocenę techniczną ETA-12/0398 dla wszystkich kategorii podłoży (A, B, C, D). Do montażu potrzebujesz wiertła 10 mm i otworu o głębokości co najmniej 60 mm. W opakowaniu 25 szt.
- ETA-12/0398 – podłoża A, B, C i D (beton, cegła pełna, cegła drążona, beton komórkowy)
- Poliamid i rozpór w wielu kierunkach

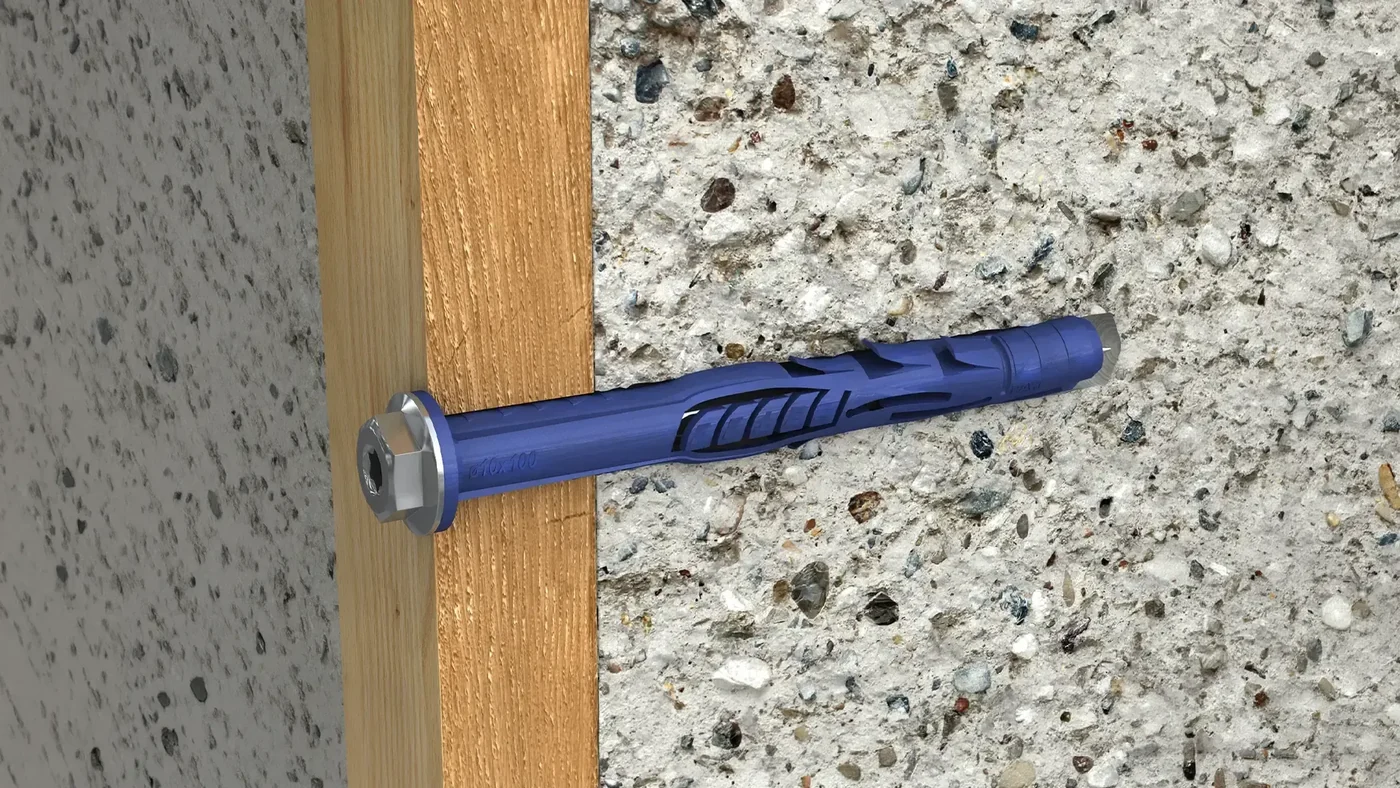

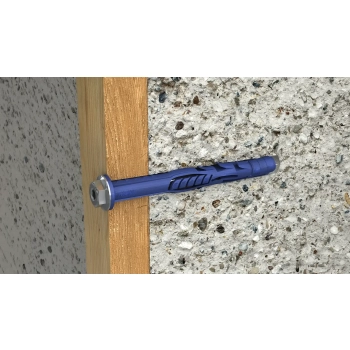

- Montaż przelotowy przez mocowany element
- Wkręt ocynkowany w komplecie
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Numer katalogowy | R-FF1-N-10K160 |
| Marka | Rawlplug |
| Seria | R-FF1 |
| Średnica kołka | 10 mm |
| Długość kołka | 160 mm |
| Typ kołka | kołnierz |
| Maks. grubość mocowanego elementu (przy min. głębokości zakotwienia) | 110 mm |
| Maks. grubość mocowanego elementu (przy maks. głębokości zakotwienia) | 90 mm |
| Średnica wiertła (otworu w podłożu) d0 | 10 mm |
| Min. głębokość otworu h0 | 60 mm |
| Głębokość zakotwienia hnom | 50 mm |
| Efektywna głębokość zakotwienia hef | 50 mm |
| Moment dokręcający Tinst | 16 Nm |
| Rozmiar klucza SW | 13 mm |
| Materiał / wykończenie | poliamid, wkręt ocynkowany |
| Podłoża | beton spękany ≥ C12/15, beton ≥ C12/15, cegła ceramiczna pełna, cegła silikatowa pełna, cegła silikatowa otworowa, bloczek otworowy z betonu lekkiego, beton komórkowy, cegła ceramiczna otworowa |

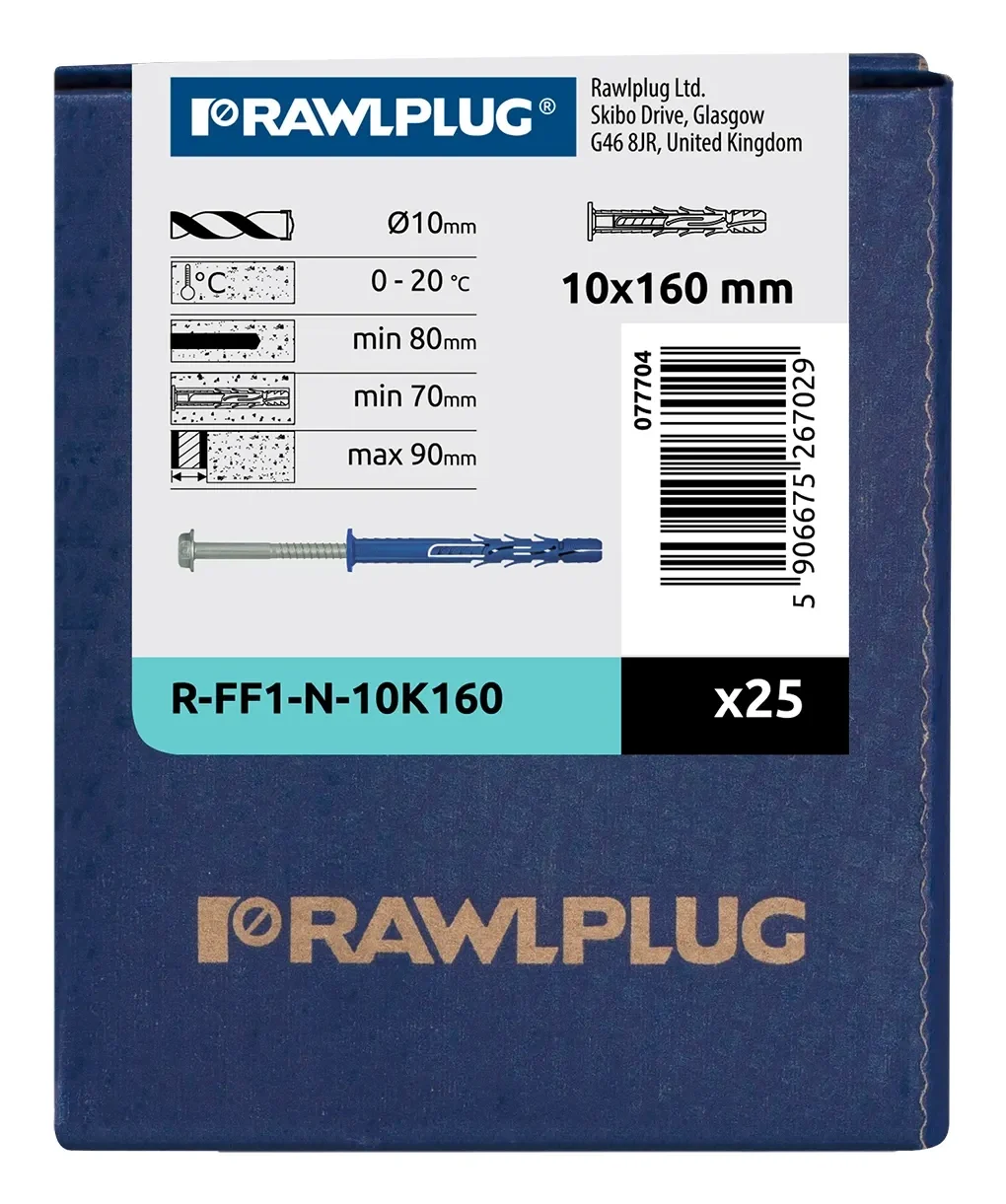

| Opakowanie | 25 szt. – opakowanie kartonowe |
| Waga opakowania | 1,553 kg |
| EAN opakowania | 5906675267029 |
| Oceny techniczne | ETA-12-0398-R-FF1-04-09-2024 |
Zastosowanie
Kołek ramowy z kołnierzem R-FF1 10x160 mm z wkrętem (łeb sześciokątny) sprawdza się m.in. przy montażu takich elementów: szafki, wsporniki i uchwyty ścienne, drzwi i okna, instalacje elektryczne, bramy, poręcze, anteny satelitarne, fasady wentylowane.
Montaż krok po kroku

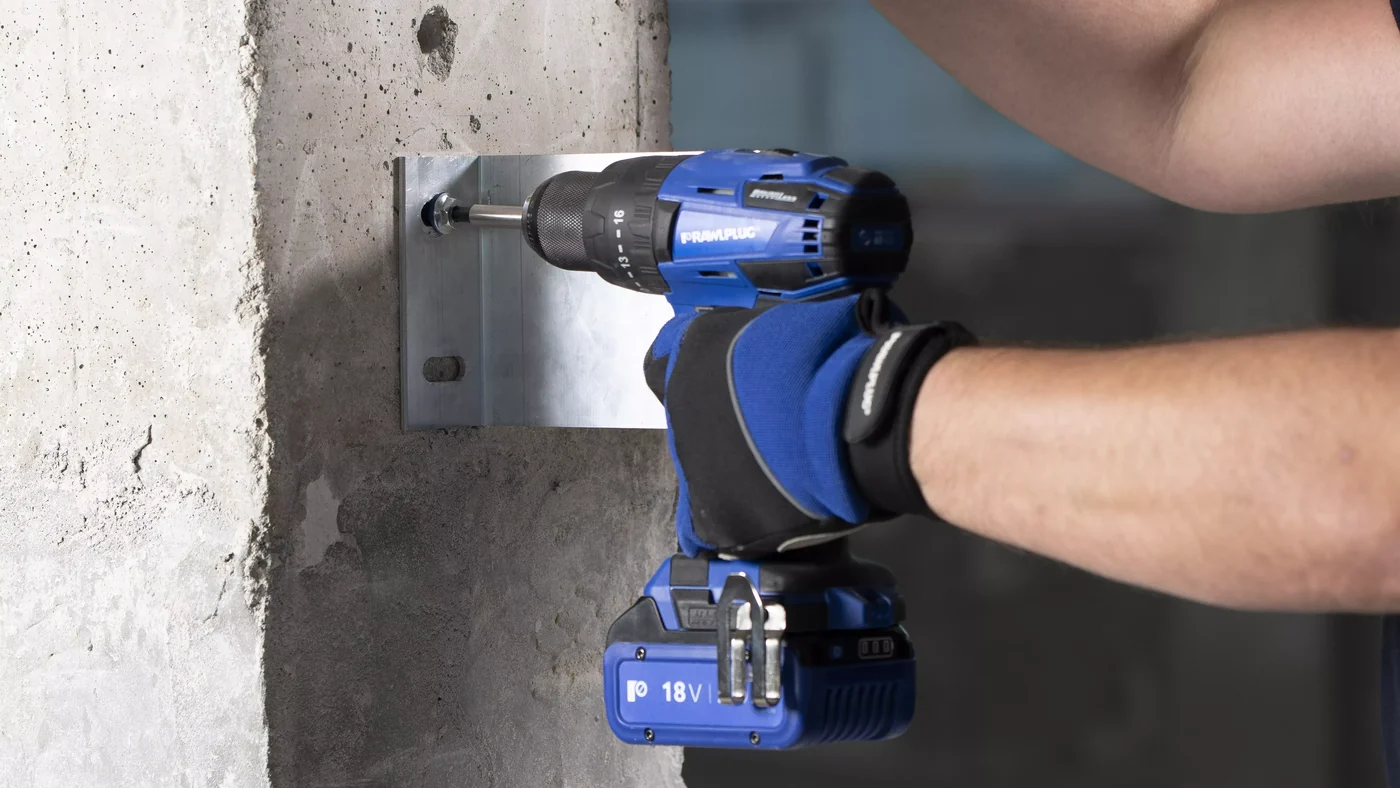

- Przez mocowany element wywierć otwór wiertłem 10 mm na głębokość co najmniej 60 mm (w betonie komórkowym możesz użyć pobijaka).
- Wydmuchaj pył z otworu (co najmniej 4 razy pompką).
- Włóż kołek przez element i dobij go młotkiem do głębokości zakotwienia.
- Dokręć wkręt momentem 16 Nm.
Dokumenty producenta
Do pobrania przy produkcie: europejska ocena techniczna (ETA), deklaracja właściwości użytkowych (DoP), karta produktu. Nośności dla poszczególnych podłoży znajdziesz w karcie produktu i w ocenie technicznej – zależą od rodzaju podłoża i warunków montażu.
FAQ – najczęstsze pytania
Jakie wiertło do kołka R-FF1 10x160?
Wiertło 10 mm. Otwór w podłożu powinien mieć co najmniej 60 mm głębokości.
Jaka może być grubość mocowanego elementu?
Do 110 mm przy minimalnej głębokości zakotwienia i do 90 mm przy maksymalnej.
Do jakich podłoży nadaje się kołek R-FF1?
Według producenta: beton spękany ≥ C12/15, beton ≥ C12/15, cegła ceramiczna pełna, cegła silikatowa pełna, cegła silikatowa otworowa, bloczek otworowy z betonu lekkiego, beton komórkowy, cegła ceramiczna otworowa.
Ile sztuk jest w opakowaniu?
25 szt. Sprzedajemy pełne opakowania producenta – cena dotyczy całego opakowania.
Powiązane produkty
Zobacz też inne produkty w kategorii Kołki rozporowe i dyble i pełną ofertę marki Rawlplug. Dla firm przygotowujemy wycenę na większe ilości.
Informacje handlowe
- Europejska Ocena Techniczna ETA-12/0398 – R-FF1 (04.09.2024)
- Deklaracja właściwości użytkowych DoP-12/0398 – R-FF1
- Karta produktu – kołek ramowy R-FF1-N-DT, wkręt z ocynkiem płatkowym (PDF)
- Karta produktu – kołek ramowy R-FF1-N-ZP, wkręt ocynkowany galwanicznie (PDF)
- Karta produktu – kołek ramowy R-FF1-N-A4, wkręt nierdzewny A4 (PDF)
