Walraven Obejma do dużych obciążeń HD500 (M10/12) BUP, 72–78 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 33048078
Kod producenta: 33048078
Średnica rury: 72-78 mm
DN: DN 65
Gwint: M10/M12
Okładzina: silikonowa
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: HD500
- Opis produktu
- Do pobrania (4)
- Recenzje produktu (0)

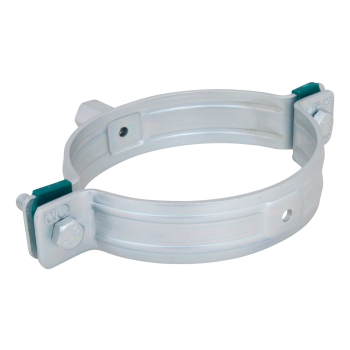

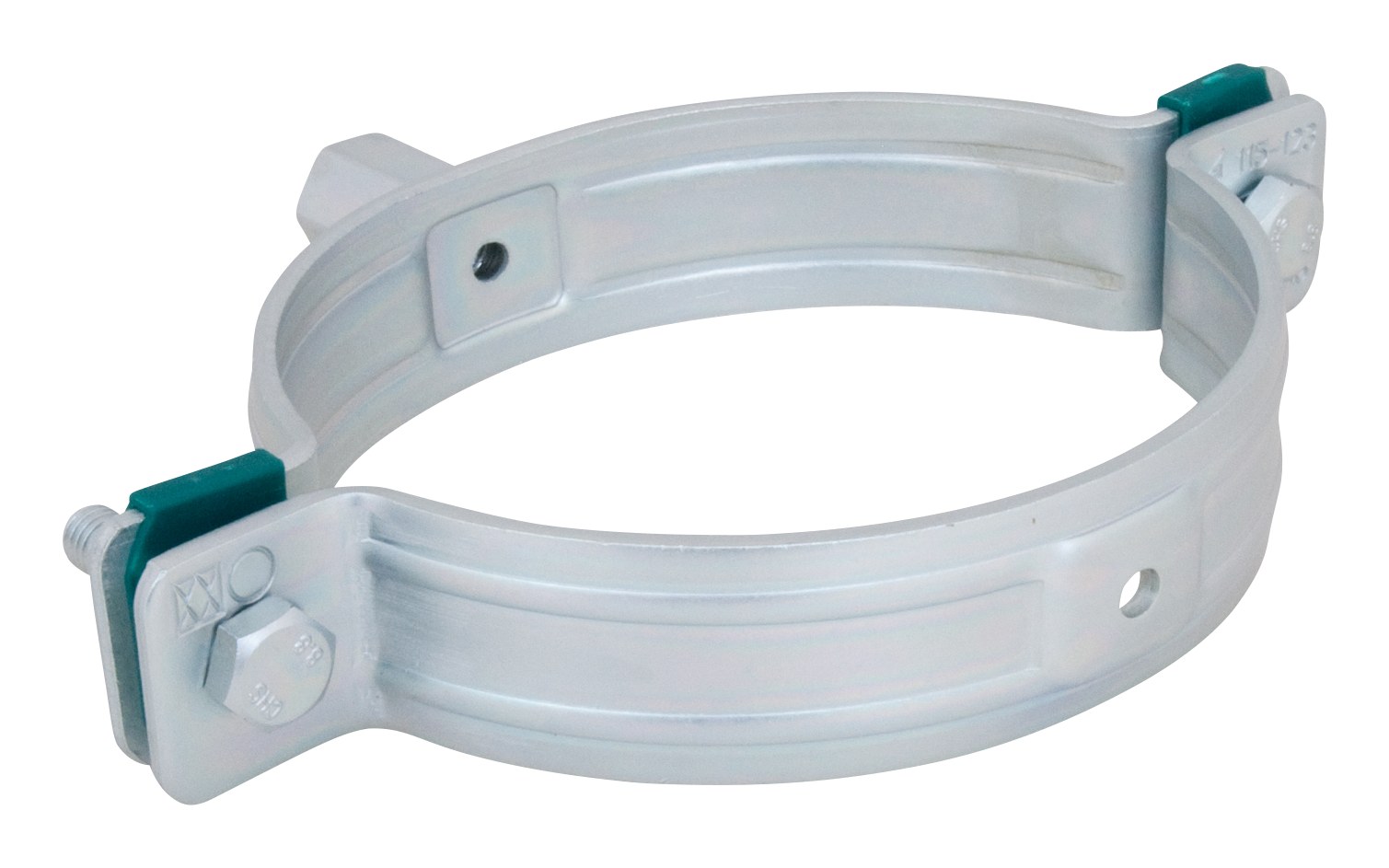

Walraven Obejma do dużych obciążeń HD500 (M10/12) BUP, 72–78 mm
Walraven Obejma do dużych obciążeń HD500 (M10/12) BUP, 72–78 mm to obejma marki Walraven do rur stalowych. Numer katalogowy producenta: 33048078. Zakres średnic rury: 72-78 mm. Gwint łączący: M10/M12. Maksymalne dopuszczalne obciążenie: 4000 N.
Najważniejsze cechy
- dwuczęściowa obejma z dwiema śrubami zabezpieczającymi
- wytrzymała konstrukcja
- śruby zamykające zabezpieczone podkładkami zapobiegającymi ich wypadaniu
- z nakrętką przyłączeniową spawaną CO2
- materiał: stal
- pokrycie powierzchni:
- produkt jest częścią systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- dostępne także: z okładziną z gumy silikonowej (w kolorze brunatnym), o odporności do +200 °C okładzina silikonowa (A 35 15)
- testowane pod względem bezpieczeństwa pożarowego

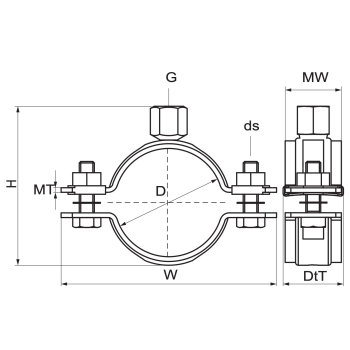

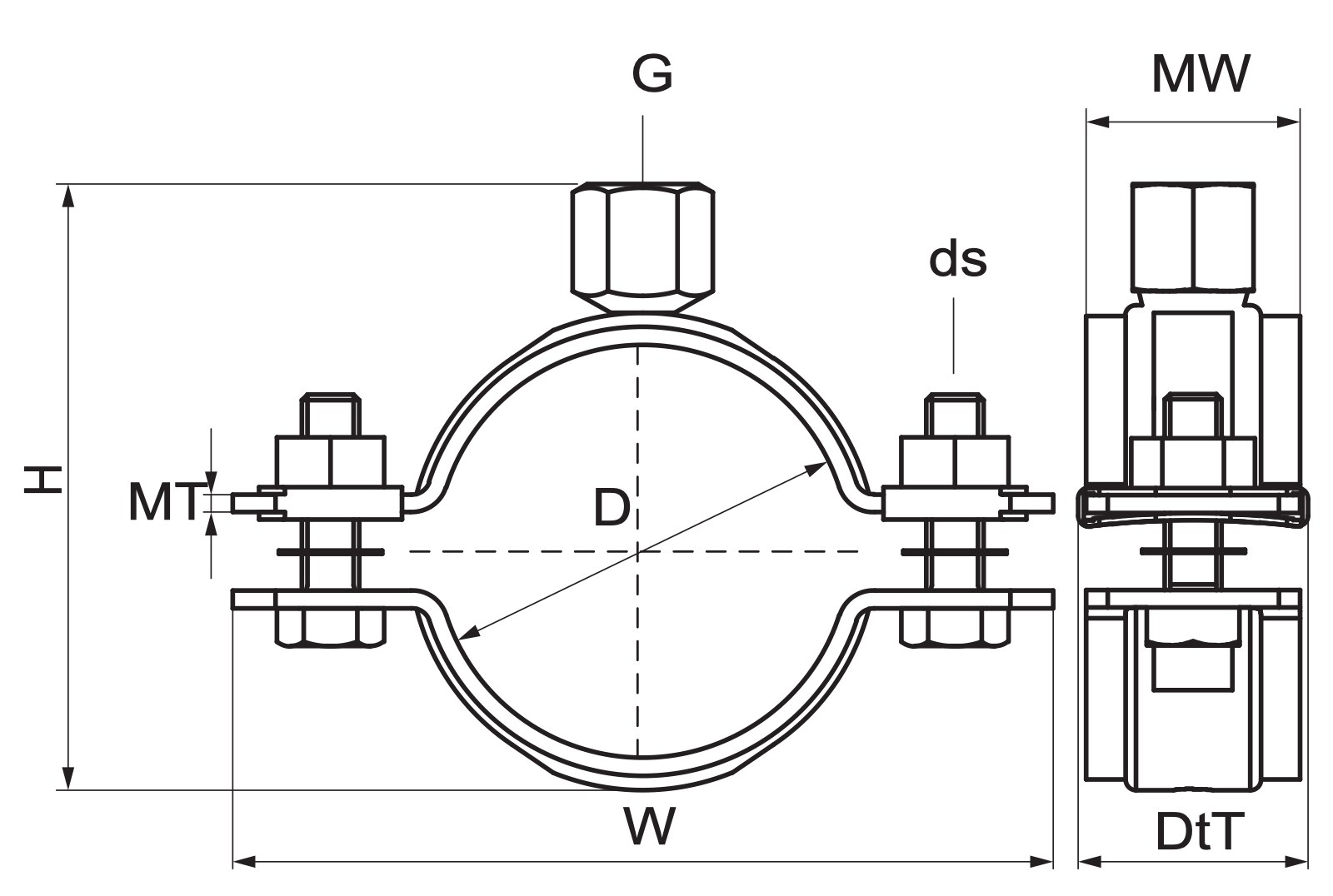

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33048078 |
| Producent | Walraven |
| Kod rodziny | B1005 |
| Średnica zewnętrzna rury | 72-78 mm |
| DN | DN 65 |
| Średnica rury CTS 03 (IMP) | 2½″ |
| Gwint łączący | M10/M12 |
| Całkowita wysokość | 115 mm |
| Całkowita szerokość | 137 mm |
| Całkowita głębokość | 32 mm |
| Materiał Szerokość | 30 mm |
| Grubość materiału | 3 mm |
| Rozmiar śruby | M8 |
| Maksymalne dopuszczalne obciążenie Faz | 4000 N |
| Aprobaty | CE, ETA, RAL-GZ 655/B, RAL-GZ 656, VdS, ITB (KOT), FM, EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 1800 |
Wszystkie rozmiary w serii (14 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 33048078 (ten produkt) | 72-78 | DN 65 | 2½ | M10/M12 |
| 33048085 | 79-85 | - | - | M10/M12 |
| 33048092 | 86-92 | DN 80 | 3 | M10/M12 |
| 33048106 | 98-106 | - | - | M10/M12 |
| 33048116 | 108-116 | DN 100 | 4 | M10/M12 |
| 33048123 | 116-123 | - | - | M10/M12 |
| 33048133 | 125-133 | - | - | M10/M12 |
| 33048140 | 132-140 | DN 125 | 5 | M10/M12 |
| 33048154 | 148-154 | - | - | M10/M12 |
| 33048169 | 159-169 | DN 150 | 6 | M10/M12 |
| 33048183 | 173-183 | - | - | M10/M12 |
| 33048202 | 192-202 | - | - | M10/M12 |
| 33048219 | 208-219 | - | - | M10/M12 |
| 33048227 | 217-227 | DN 200 | 8 | M10/M12 |
Zastosowanie
Walraven Obejma do dużych obciążeń HD500 (M10/12) BUP, 72–78 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur stalowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma do dużych obciążeń HD500 (M10/12) BUP, 72–78 mm?
Ten numer katalogowy (33048078) obejmuje rury o średnicy zewnętrznej 72-78 mm (DN 65). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M10/M12, śruba M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: CE, ETA, RAL-GZ 655/B, RAL-GZ 656, VdS, ITB (KOT), FM, EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 1800 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
