Obejmy izolowane termicznie

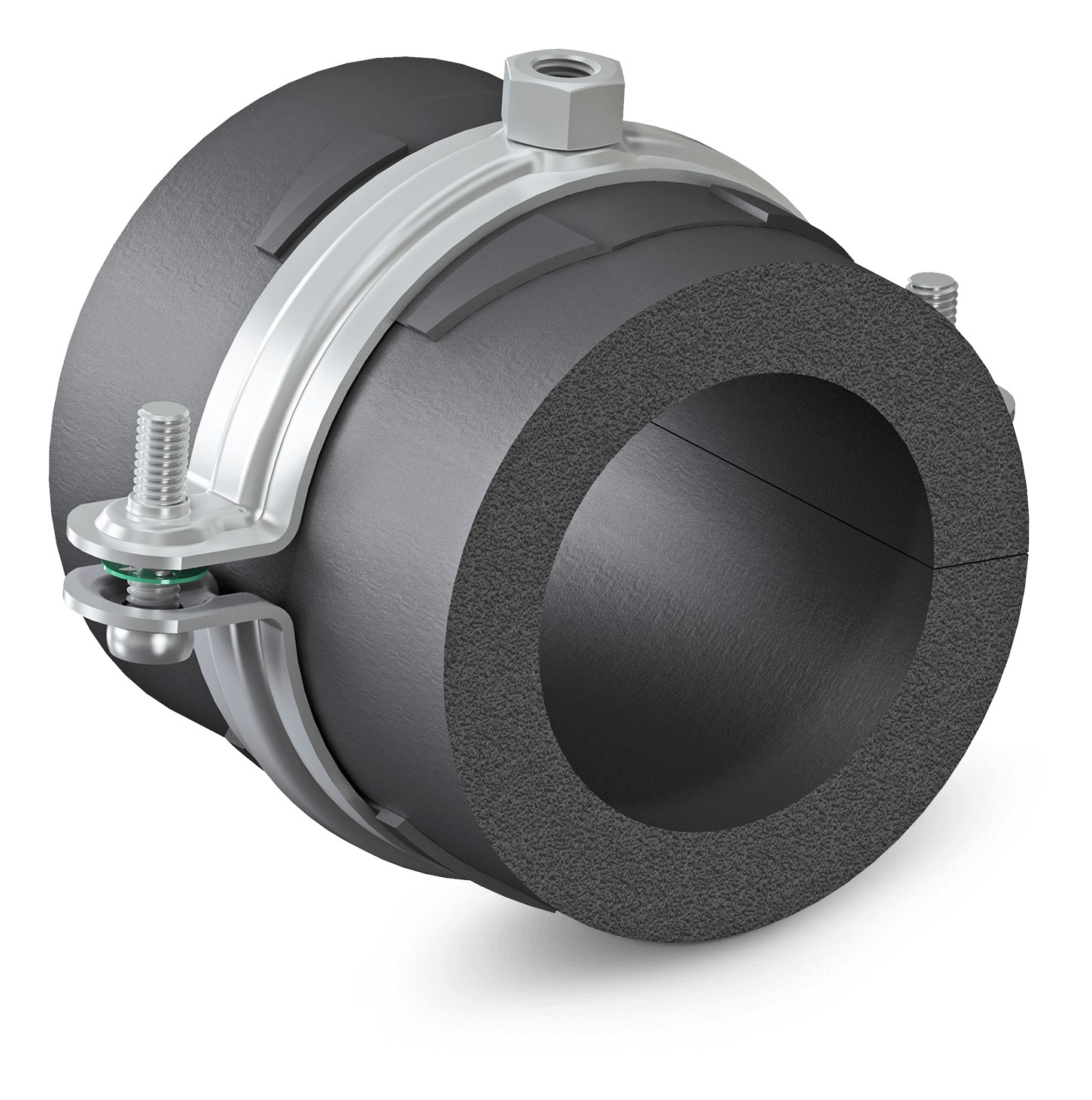

Obejmy chłodu z wkładką z pianki PUR/PIR o dużej gęstości do instalacji chłodniczych, klimatyzacji, wody lodowej i pomp ciepła: Walraven BISOFIX E13/E19/E25/E32, 88 i PIR oraz Niczuk L2/L4/L6 i PX20/PX30. Obejma przerywa mostek cieplny i zapobiega wykraplaniu na rurze – 354 produkty, Ø 8–406,4 mm.
Niczuk Obejmy chłodu L6, 48–49 mm
- Producent: Niczuk
- Numer katalogowy: 80260004800
- Kod producenta: L6-48
Niczuk Obejmy chłodu L6, 54 mm
- Producent: Niczuk
- Numer katalogowy: 80260005400
- Kod producenta: L6-54
Niczuk Obejmy chłodu L6, 57 mm
- Producent: Niczuk
- Numer katalogowy: 80260005700
- Kod producenta: L6-57
Niczuk Obejmy chłodu L6, 60–61 mm
- Producent: Niczuk
- Numer katalogowy: 80260006000
- Kod producenta: L6-60
Niczuk Obejmy chłodu L6, 63–64 mm
- Producent: Niczuk
- Numer katalogowy: 80260006300
- Kod producenta: L6-63/64
Niczuk Obejmy chłodu L6, 70 mm
- Producent: Niczuk
- Numer katalogowy: 80260007000
- Kod producenta: L6-70
Niczuk Obejmy chłodu L6, 76–77 mm
- Producent: Niczuk
- Numer katalogowy: 80260007600
- Kod producenta: L6-76
Niczuk Obejmy chłodu L6, 80 mm
- Producent: Niczuk
- Numer katalogowy: 80260008000
- Kod producenta: L6-80
Niczuk Obejmy chłodu L6, 88–90 mm
- Producent: Niczuk
- Numer katalogowy: 80260008900
- Kod producenta: L6-89
Niczuk Obejmy chłodu LX13, 25 mm
- Producent: Niczuk
- Numer katalogowy: 80221302500
- Kod producenta: LX13-25
Niczuk Obejmy chłodu LX13, 30 mm
- Producent: Niczuk
- Numer katalogowy: 80221303000
- Kod producenta: LX13-30
Niczuk Obejmy chłodu LX13, 54 mm
- Producent: Niczuk
- Numer katalogowy: 80221305400
- Kod producenta: LX13-54
Niczuk Obejmy chłodu LX13, 63–64 mm
- Producent: Niczuk
- Numer katalogowy: 80221306400
- Kod producenta: LX13-64
Niczuk Obejmy chłodu LX13, 70 mm
- Producent: Niczuk
- Numer katalogowy: 80221307000
- Kod producenta: LX13-70
Niczuk Obejmy chłodu LX13, 76–77 mm
- Producent: Niczuk
- Numer katalogowy: 80221307600
- Kod producenta: LX13-76
Kalkulator doboru obejmy: wybierz rodzaj i rozmiar rury (stal DN, miedź, PVC, PEX, żeliwo…) albo wpisz średnicę zewnętrzną, a kalkulator pokaże pasujące obejmy Walraven i Niczuk z tej kategorii – z gwintem, okładziną, wykończeniem i obciążeniem, także dla rur w izolacji.
Dla kogo
Dla firm chłodniczych, klimatyzacyjnych i wykonawców instalacji wody lodowej oraz pomp ciepła. Zwykła obejma na rurze w izolacji zgniata otulinę i tworzy mostek cieplny – w tym miejscu rura się poci, a izolacja niszczeje. Obejma izolowana ma nośny rdzeń z pianki o gęstości ok. 80–200 kg/m³ i paroszczelną powłokę, którą łączy się z izolacją rury.
Jak dobrać obejmę izolowaną
| Filtr | Jak wybrać |
|---|---|
| Średnica rury [mm] | zewnętrzna średnica rury (nie izolacji) – wkładka jest dopasowana fabrycznie: miedź 12–54, stal 21,3–406,4 mm. |
| Okładzina = grubość izolacji | E13 / E19 / E25 / E32 = 13, 19, 25, 32 mm PUR; PIR20 / PIR30 / PIR50 – do niższych temperatur i większych grubości; L2/L4/L6 Niczuk – 20/40/60 mm. |
| Gwint | M8/M10 do rur miedzianych i małych stalowych; M10/M12 i M12/M16 przy większych średnicach i obciążeniach. |
| Obciążenie [kN] | od 0,8 do 4,5 kN – przy ciężkich rurach z wodą dobieraj z zapasem. |
Montaż
- grubość wkładki dobierz równą grubości izolacji rury – powłoki łączy się taśmą paroszczelną,
- obejmę można zamontować jako podporę ślizgową (standard) lub punkt stały (z odpowiednią wersją / wkładką stalową),
- przy ujemnych temperaturach medium (freon, glikol) wybieraj PIR o wyższej gęstości i większej grubości.
Najczęstsze pytania
Czym różni się BISOFIX E od PIR?
E – pianka PUR w grubościach 13–32 mm do klimatyzacji i wody lodowej; PIR – pianka o wyższej odporności i grubościach 20–50 mm do chłodnictwa i niższych temperatur.
Czy obejma izolowana może być punktem stałym?
Wybrane modele (np. BISOFIX z wkładką stalową 434, Niczuk PX) – wtedy siła przenoszona jest przez rdzeń nośny; sprawdź w karcie produktu.
Dlaczego nie zwykła obejma na izolacji?
Zgniecenie otuliny tworzy mostek cieplny: kondensacja, korozja rury i zniszczona izolacja w miejscu podpory.
