Systemy Zamocowań

Systemy zamocowań

Dla kogo

Dla firm instalacyjnych (hydraulika, CO, klimatyzacja, wentylacja, sprężone powietrze), elektryków, wykonawców instalacji przemysłowych oraz projektantów i działów zakupów, które kompletują mocowania pod konkretny obiekt. Produkty pochodzą z dwóch pełnych systemów, w których każdy element pasuje do pozostałych: obejma → pręt → nakrętka szynowa → szyna → konsola → kotwa.

Jak zbudować mocowanie – od rury do przegrody

Element	Co dobrać	Kategoria
Uchwyt rury	obejma z wkładką EPDM (woda, CO, klimatyzacja), bez wkładki (para, ppoż.), izolowana (chłód), punkt stały / podpora ślizgowa	Obejmy do rur i mocowania instalacji
Połączenie	pręt gwintowany M8–M16, nakrętka kombinowana, wkręt dwugwintowy, łącznik	Pręty i akcesoria gwintowane
Konstrukcja wsporcza	szyna 41×21 / 41×41 / 41×62, konsola ścienna, kątownik, trawersa	Szyny montażowe i akcesoria
Kotwienie	kotwa sworzniowa lub wbijana (beton), chemiczna z tuleją (pustak, gazobeton), kołek ramowy (mur)	Kotwy i technika kotwienia
Tłumienie drgań	wibroizolatory sprężynowe i gumowe pod urządzenia, zawiesia sprężynowe	Wibroizolatory
Dach	stopy i stelaże dachowe bez przebijania pokrycia	Podpory dachowe
Elektryka	klipsy do dźwigarów, mocowania do blach i płatwi, uchwyty do prętów	Mocowania instalacji elektrycznych

Dobór wykończenia do środowiska

Ocynk galwaniczny

Suche wnętrza (C1–C2): biura, mieszkania, szachty, sufity podwieszane.

Ocynk ogniowy / BUP1000 / Ultra Cover XP

Zewnętrze, garaże, hale wilgotne (C3–C4): ocynk ogniowy 45–70 µm albo powłoki > 1000 h w komorze solnej – Walraven BIS UltraProtect 1000 (BUP1000), Niczuk Ultra Cover XP.

Stal nierdzewna A2 / A4

Przemysł spożywczy, baseny, oczyszczalnie, wybrzeże (C4–C5); A4 przy chlorkach.

Cały układ (obejma, nakrętki, szyna, kotwa) powinien być w jednej klasie ochrony – połączenie ocynku z nierdzewną w wilgoci kończy się korozją bimetaliczną. Szczegóły w poradniku o doborze wykończenia.

Jak korzystać z filtrów

Średnica rury [mm] – zewnętrzna średnica rury (stal DN 15 = 21,3 mm, miedź 22 mm, PP 20 mm); przy rurach w izolacji – średnica izolacji.
DN – dla rur stalowych gwintowanych i spawanych.
Gwint – M8, M8/M10 (nakrętka kombinowana), M10/M12, M12/M16.
Okładzina – EPDM, bez okładziny, silikonowa, PUR/PIR (obejmy chłodu).
Wykończenie – ocynk galwaniczny, ogniowy, BUP1000 (Walraven), Ultra Cover XP (Niczuk), stal nierdzewna.
Rozmiar szyny i Pasuje do szyny – akcesoria do profili 27/30/41.

Najczęstsze pytania

Czy elementy Walraven i Niczuk można łączyć?

W profilach 41 mm wymiary są zgodne z normą i nakrętki zwykle pasują, ale deklarowana nośność dotyczy kompletu jednego producenta. Najlepiej trzymać się jednego systemu w obrębie trasy.

Czy produkty bez ceny są dostępne?

Tak – wyceniamy je indywidualnie w dniu roboczym (przycisk „Zapytaj o cenę" na karcie). Przy zamówieniach projektowych przygotowujemy zestawienie z cenami netto.

Skąd wziąć nośności i dokumenty?

Karty techniczne, deklaracje i instrukcje montażu są w plikach do pobrania na karcie każdego produktu.

Ile udźwignie obejma / szyna / kotwa?

Nośność podajemy w parametrze „Obciążenie [kN]" i w kartach; o nośności układu decyduje najsłabszy element – najczęściej kotwa lub pręt.

Zobacz także

Zabezpieczenia pożarowe (PPOŻ)Poradnik: Jak dobrać obejmę do rury Poradnik: Szyny montażowe 41×41, 41×21, 30×30 Poradnik: Kotwy mechaniczne czy chemiczne Poradnik: Punkty stałe i podpory ślizgowe Poradnik: Ocynk galwaniczny, ogniowy czy stal nierdzewna

Zamówienie B2B, wycena lub dobór pod projekt?Wyceniamy indywidualnie w dniu roboczym, kompletujemy całe systemy pod projekt i doradzamy dobór na podstawie dokumentacji producentów.

691 76 78 76 Napisz do nas

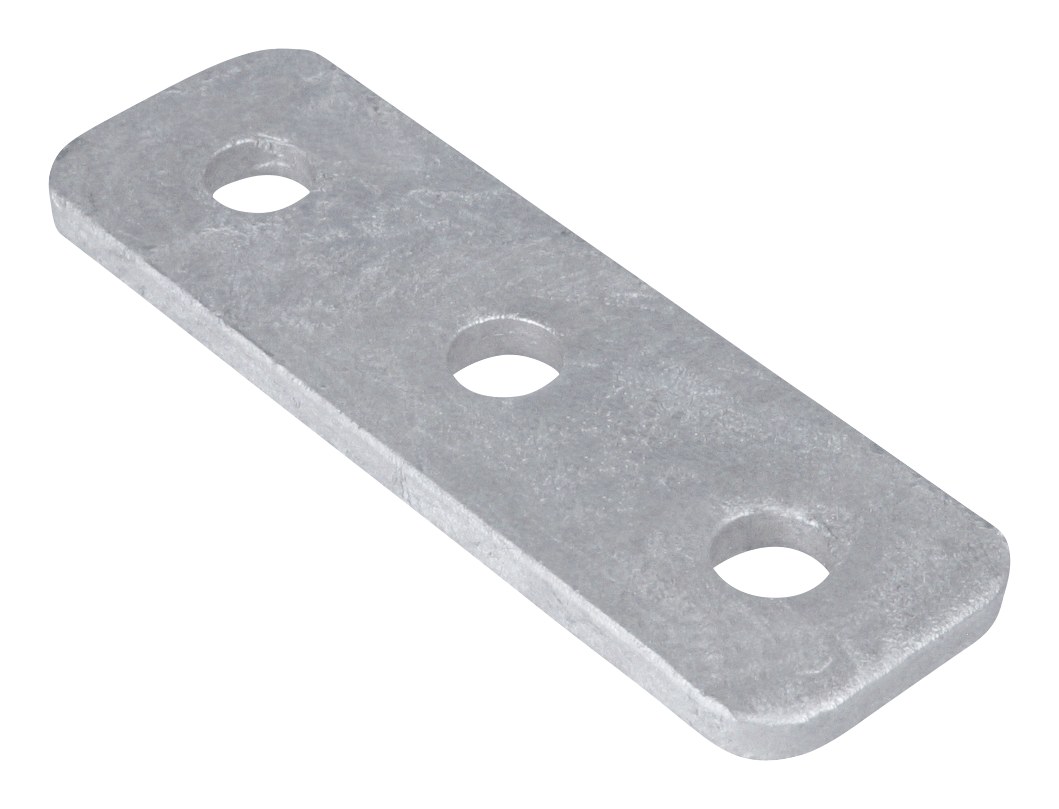

Walraven Łącznik płaski ocynk ogniowy 3-otwory

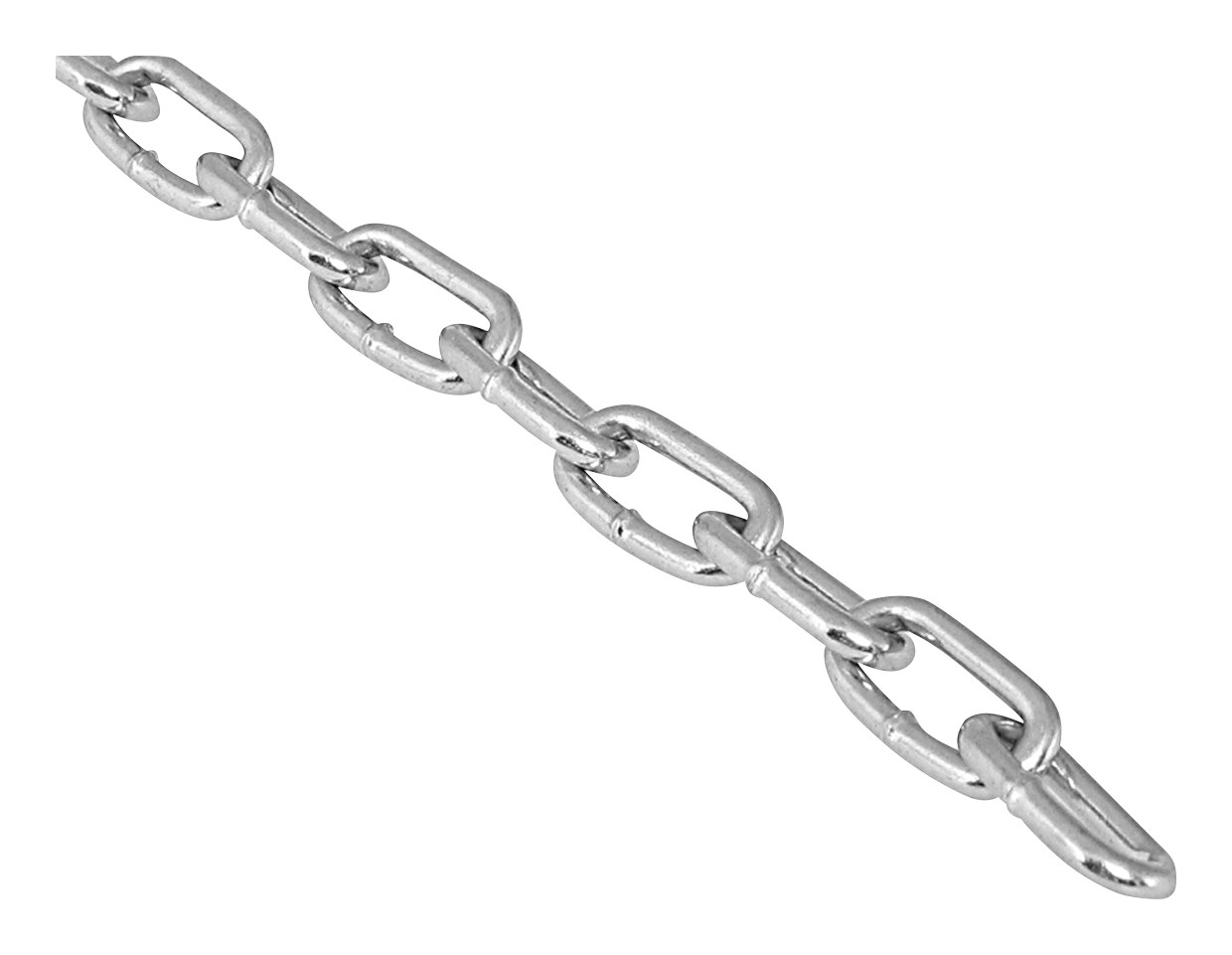

Walraven Łańcuch (DIN 5685), 11,4 mm 11,4 mm 3 mm 16 mm

Walraven Łańcuch (DIN 5685), 11,4 mm 11,4 mm 3 mm 26 mm

Walraven Łańcuch (DIN 5685), 15,2 mm 15,2 mm 4 mm 32 mm

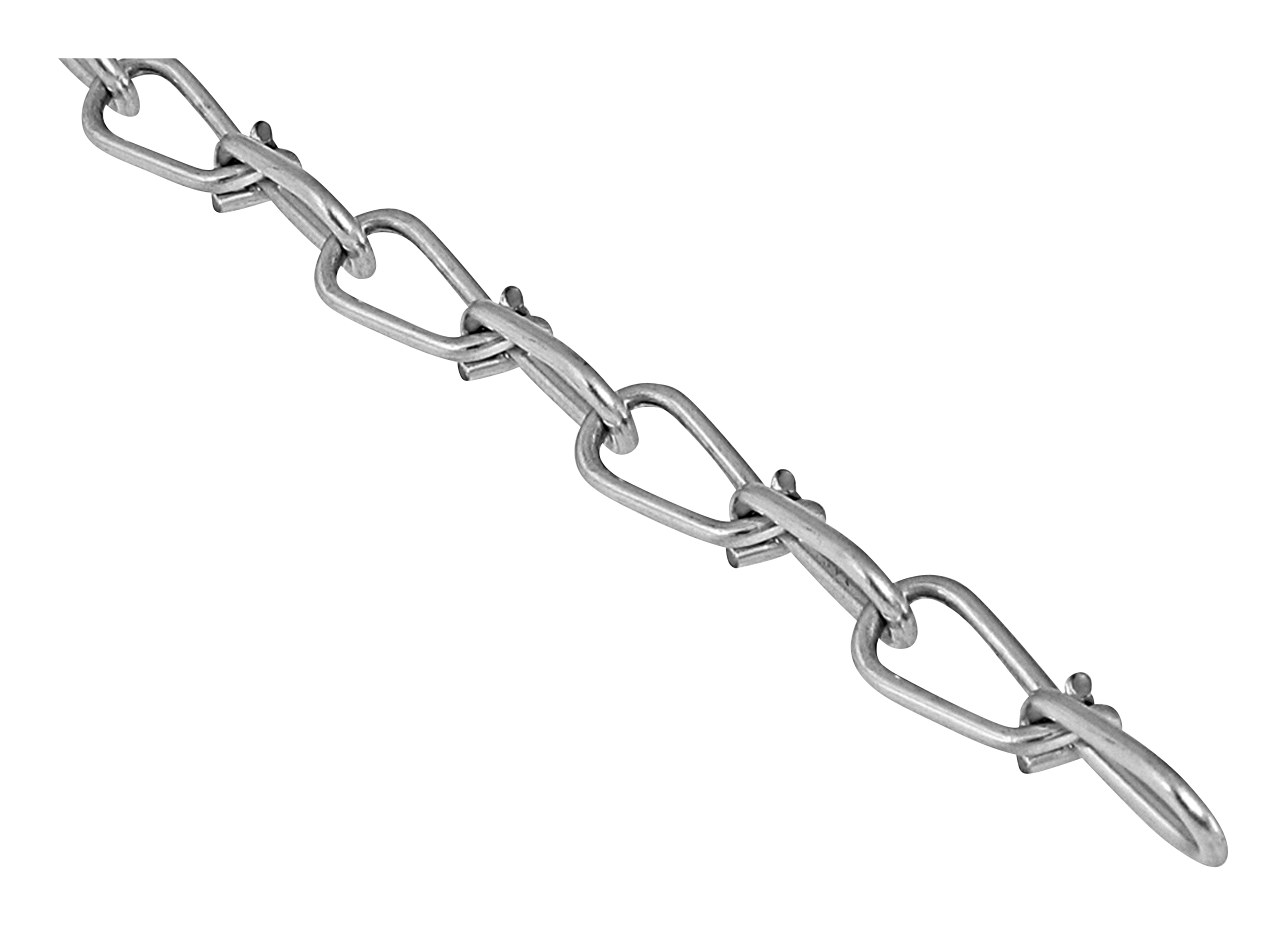

Walraven Łańcuch węzłowy (DIN5686), 11 mm

Walraven Łańcuch węzłowy (DIN5686), 9 mm
